Скоростное выравнивание волоконного оптического гиропоказателя с точностью 0,3 градуса и интерфейсом RS422 для поиска истинного севера

Name: Скоростное выравнивание волоконного оптического гиропоказателя с точностью 0,3 градуса и интерфейсом RS422 для поиска истинного севера
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	NF701A

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO 9001:2015, CE, RoHS

Точность поиска севера:

<= 0,3 градуса (NF701A)

Размер искателя севера:

115 х 90 х 110 мм

Выход:

RS422

Горизонтальная точность (1 сигма):

<= 0,05 градуса

Разрешающая способность по азимуту:

<= 0,5 градуса

Масса:

<= 2 кг

Выделить:

fiber optic gyro north finder

satellite antenna alignment pointing system

0.3 deg accuracy NF701A gyro seeker

Описание продукта

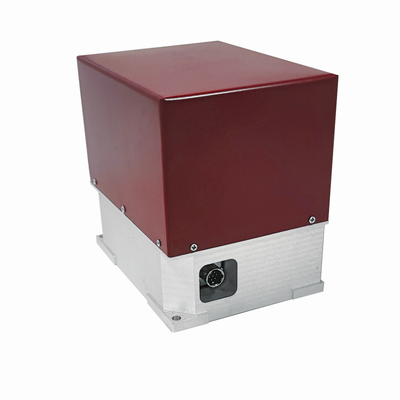

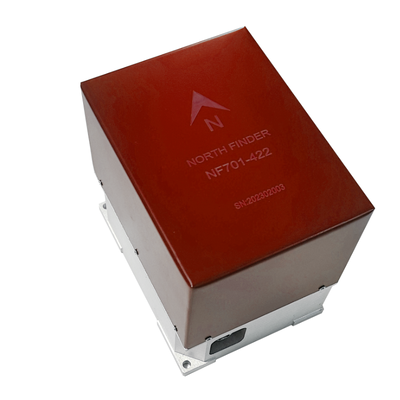

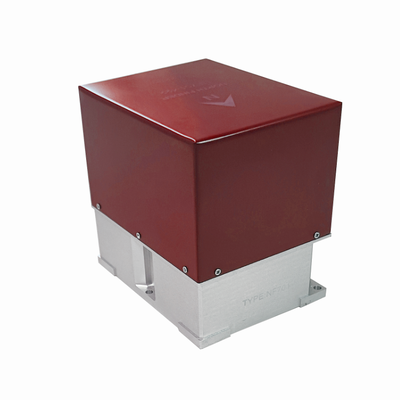

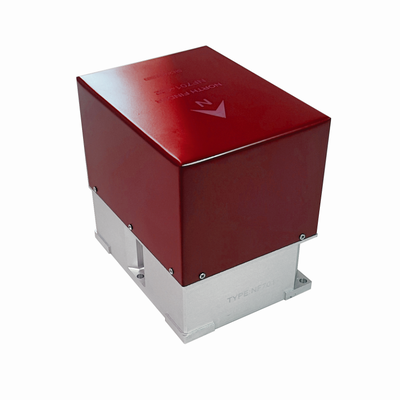

Система поиска севера с оптоволоконным гироскопом с быстрой юстировкой

Волоконно-оптический гироскопический искатель севера NF701A обеспечивает быструю и точную привязку к истинному северу для выравнивания антенны спутниковой связи. Его точность 0,3 градуса обеспечивает точную начальную настройку азимута для терминалов VSAT, телепортационных наземных станций и мобильных систем SATCOM, сокращая время наведения антенны и обеспечивая оптимальный прием спутникового сигнала.

Размеры

115 х 90 х 110 мм

Технические характеристики

Время поиска севера: ≤ 3 минут
Точность поиска севера (1 сигма): ≤ 0,3 градуса (NF701A); ≤ 0,5 град (NF701B)
Горизонтальная точность: ≤ 0,05 градуса (1 сигма)
Окружность: ≤ 0,5 градуса (1 сигма)
Вес: ≤ 2 кг
Источник питания: 12 В постоянного тока ~ 24 В постоянного тока
Потребляемая мощность: 15 Вт (пиковая)
Интерфейс: RS422
Режим работы: автоматическая самопроверка при включении питания, управление поиском севера через верхний компьютер.

Экологические требования

Рабочая температура: от -40°C до +70°C.
Температура хранения: от -55°C до +85°C.
Влажность: Относительная влажность менее 95%.

Надежность

Среднее время безотказной работы ≥ 1000 часов
Среднее время восстановления ≤ 30 минут

Идеальные приложения

Расположение терминала VSAT:Быстрая ссылка на север для быстрого развертывания и ввода в эксплуатацию VSAT
Телепортация наземных станций:Точный азимут для антенн спутниковой связи с большой апертурой
Мобильные системы спутниковой связи:Быстрый захват севера для спутниковых терминалов, установленных на транспортных средствах
Радиотелескопические установки:Точная ориентация антенных решеток астрономических наблюдений
Радиовещательные станции Uplink:Надежный север для спутникового телевидения и радиовещания.

Конфигурация внешнего разъема (интерфейс Y50EX-0607TX2)

Номер контакта штекера	Функциональное определение
а	12 В постоянного тока ~ 24 В постоянного тока
б	12 В постоянного тока ~ 24 В, земля
с	ТД+
д	ТД-
е	РД+
ж	РД-
г	Земля
