Последовательный интерфейс основанный ТУМАНОМ гироскопа северный искателя RS422 24V

Наименование марки:	Firepower
Номер модели:	НФ701-422
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	1000/Month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Наименование продукта:

Динамический северный искатель

Протяженность (/s):

100

Ноль (/H, 1σ):

0.1

Стабильность при нулевом предвзятости (/H, Allan):

0,02

Ряд акселерометра:

2 г

Пропускная способность:

50 Гц

Сила:

5 ~ 12 В

Выход:

RS422

Упаковывая детали:

коробка с губкой

Поставка способности:

1000/Month

Выделить:

Основанный ТУМАНОМ искатель гироскопа северный

Интерфейс искателя RS422 гироскопа северный

Описание продукта

Основанный на FOG гироскопический искатель севера RS422 с последовательным интерфейсом 24В

Технические характеристики продукта

Атрибут	Значение
Название продукта	динамический искатель севера
Диапазон (/с)	100
Нуль (/ч, 1σ)	0.1
Стабильность нулевого смещения (/ч, Аллан)	0.02
Диапазон акселерометра	2g
Полоса пропускания	50 Гц
Питание	5~12В
Выход	RS422

Описание продукта

Основанный на FOG искатель севера, система точного поиска севера

Электрические характеристики

Сопротивление изоляции между независимыми цепями гироскопического искателя севера и между цепью и корпусом должно быть не менее 100 МОм в стандартных атмосферных условиях

Внешний интерфейс

Вход питания 24В±4В
Последовательный интерфейс RS422 с 1 стартовым битом, 8 битами данных, 1 стоповым битом, без контроля четности и скоростью передачи 9600 бит/с (данные в формате ASIC)

Технические параметры

Параметры	NF701	Единица измерения
Точность поиска севера (1σ)	≤0.1	°
Время поиска севера	≤ 3	мин
Горизонтальная точность (тангаж и крен)	≤0.05 (1σ)	°
Круговая линейность (1σ)	≤0.1	°
Время подготовки к включению	6	мин
Интерфейс	RS422	/
Вес	<5.5	кг
Размер	150×170×172	мм

Режим работы

После включения питания начинается самотестирование. После завершения самотестирования он ответит на команду поиска севера от верхнего компьютера. После поиска севера результат будет отправлен на верхний компьютер.

Требования к окружающей среде

Рабочая температура	-40 ~ +65 °C
Температура хранения	-45~ +70 °C
Относительная влажность	95%

Использование и обслуживание

Если ток при включении превышает 1000 мА, проверьте напряжение питания. Если оно в норме, обратитесь к специалисту для ремонта
Если нет вывода данных из последовательного порта, проверьте подключение, настройки последовательного порта и формат приема данных. Если все правильно, обратитесь к специалисту для ремонта

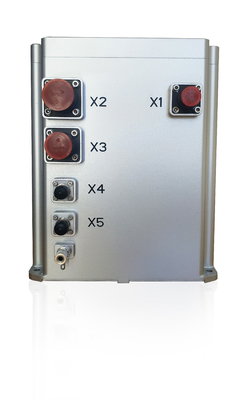

Чертеж изделия

О компании Firepower Technology

Firepower Technology (Shenzhen) Co., Ltd. - это высокотехнологичное предприятие, основанное в 2013 году, занимающееся исследованиями, разработками и производством кварцевых акселерометров, FOG, IMU, INS, поворотного стола и других продуктов.

Компания разработала серию автономных навигационных продуктов с независимыми правами интеллектуальной собственности, используемых в БПЛА, транспортных средствах и кораблях с саморазработанным алгоритмом массива в качестве основной технологии.

Квалификации

Национальное высокотехнологичное предприятие
Сертификация национальной военной системы стандартов
Квалификация конфиденциальности II уровня
Квалификация производства оружия и оборудования (класс А)
17 выданных патентов (включая 3 патента на изобретения)

Политика развития

Одно сердце: Преданность патриотизму и служению стране
Две интеграции: Гражданско-военная и промышленная интеграция
Три лидера: Инновации, культурная сила и конкурентоспособность
Четыре автономии: Автономия оборудования, программного обеспечения, схемы и производства
