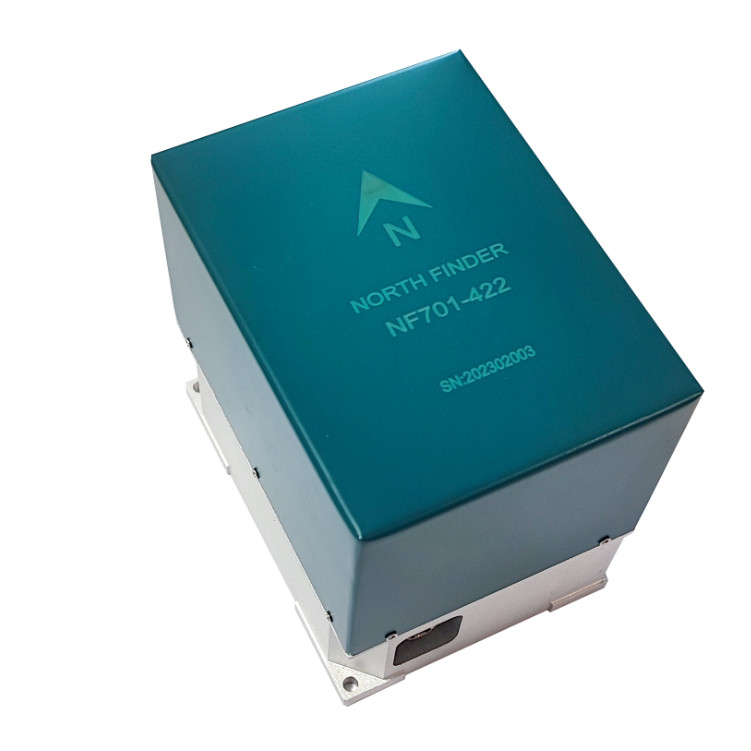

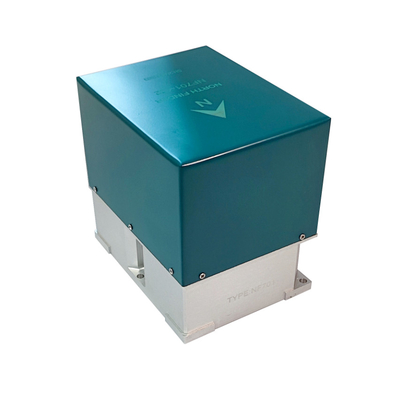

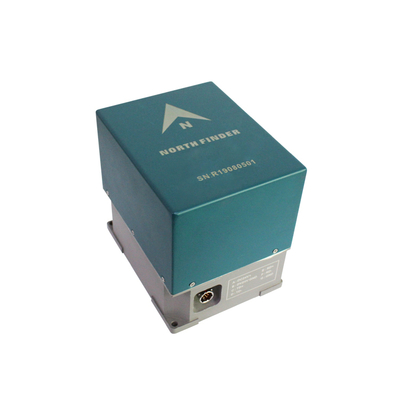

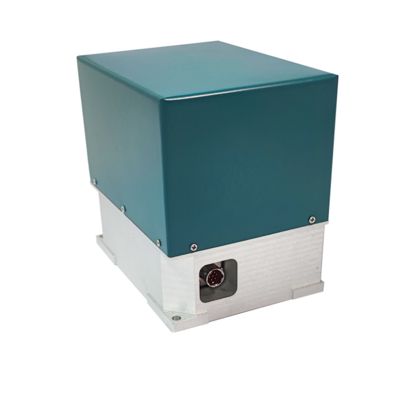

Антимагнитный волоконно-оптический гироскоп Северный поисковик Северный поисковик Гироскоп

Описание продукта

Гироскоп с оптическим волокном, используемый для определения северного направления, используется для быстрого и автономного определения истинного северного направления.получение скорости угла вращения Земли посредством отслеживания волоконно-оптическим гироскопом, разрешающий сигнал скорости угла вращения земли, вычисляя включенный угол между главной осью гироскопа и истинным северным направлением земли,и предоставление азимута и положения информации для перевозчика.

Волоконно-оптический гироскоп северный поисковик является электромеханическим интегрированным продуктом, который состоит из волоконно-оптического гироскопа, акселерометра, механического устройства управления вращением и встроенного компьютера.

Технические параметры

A) Время поиска на север: ≤ 3 мин;
B) Точность поиска на севере (1σ): ≤ 0,3 ° (NF701A); ≤ 0,5 ° (NF701B)
В) горизонтальная точность: ≤ 0,05° (1σ);
D) Окружность: ≤ 0,5 ° (1σ)
Е) Вес: ≤ 2 кг;
F) Источник питания: DC 12V ~ 24V;
G) Потребление энергии: 15 Вт (пик);
H) Интерфейс: RS422
I) Рабочий режим: автоматическая самопроверка после включения, управление поиском на север верхним компьютером и отправка результатов поиска на север верхнему компьютеру после завершения поиска на север;

            1) Рабочая температура: -40 oC ~ + 70 oCoC;
2) Температура хранения: -55 oC~ + 85 oC.
3) влажные и жаркие условия окружающей среды: относительная влажность менее 95%.
4) Внешний вид: металлсверхулицодолжны быть свободны от ruсt, а покрытие должно быть свободно от пузырей, шелушения и т.д.

Сопротивление изоляции:the insulation resistance between the independent circuits of the fiber optic  gyroscope north finder and between the circuit and the shell shall not be less than 10 MΩ under standard atmospheric conditions.

MTBF ≥ 1000 часов;
MTTR ≤ 30 мин.

(5)Внешний интерфейс

1. С функцией выхода серийного порта.
2. С входом питания DC12 V ~ 24 V.
3. Внешняя розетка:

Очертание контуры
