точная северная ширина полосы частот ряда 2g 50Hz акселерометра искателя 0.1deg

Точный северный искатель, датчик точности азимута 0,1 градуса

Экологические требования

1) Рабочая температура: -40°C+65°C;

2) Температура хранения: -45°C+70°C.

3) Песок и пыль: в условиях песка и пыли, указанных в статье 2 GJB150.12, следующие условия не должны возникать в гироскопе волоконно-оптического направления на север:

a. организация слишком плоская, застрявшая или неработающая;

b. электрические компоненты имеют короткое замыкание или не могут нормально работать;

Внутренние механические части пыльные.

4) Солевой туман

Гироскоп с оптическим волокном должен соответствовать условиям GJB150.11.

5) влажные и жаркие условия окружающей среды

Относительная влажность: 95%; температура: 30±2°C; время хранения 72 часа.

Сопротивление изоляции должно быть не менее 2 МΩ, металлическая поверхность не должна подвергаться коррозии, а покрытие не должно иметь пузырьков или очищаться, и оно может работать нормально.

6) Вибрационная среда

Требования к среде синусоидных вибраций сканирования

Диапазон частот: 5 Hz ~ 5,5 Hz, смещение вибрации (двойная амплитуда) 25,4 мм

Диапазон частот: 5,5 - 200 Гц, ускорение вибрации 1,5 г;

Время сканирования: 12 мин.

направление вибрации: 3 оси (оси X, Y, Z);

Каждая ось: 2 часа;

7) Влияние на условия окружающей среды

Волновая форма удара: полусинусный импульс

Максимальное ускорение: 20 г, ширина импульса 11 мс,

Количество ударов по оси (ось X, ось Y, ось Z): 3

8) Условия окружающей среды при аварии

Максимальное ускорение: 10 г.

Ширина импульса: 16 мс

Скорость столкновения: вертикальная ось 80 раз/мин

Время столкновения: 1000±10 раз

Направление столкновения: вертикальная плоскость установки

9) Экологические требования к спортивным автомобилям

Дорожная спортивная машина имеет пробег 500 км. в:

Грязная дорога и гравийная: скорость 20-30 км/ч, 300 км.

Асфальтированная дорога и бетонная дорога: скорость транспортного средства составляет 30-40 км/ч, 200 км.

10) Электромагнитная совместимость

Электромагнитная совместимость относится к соответствующим требованиям GJB151A-97 "Электромагнитные излучения и требования к чувствительности для военного оборудования и подсистем".

11) Магнитное поле

Характеристики работы гиросеки при условии интенсивности магнитной индукции (3±0,5) × 10-4T должны соответствовать требованиям технического индекса.

Спецификации

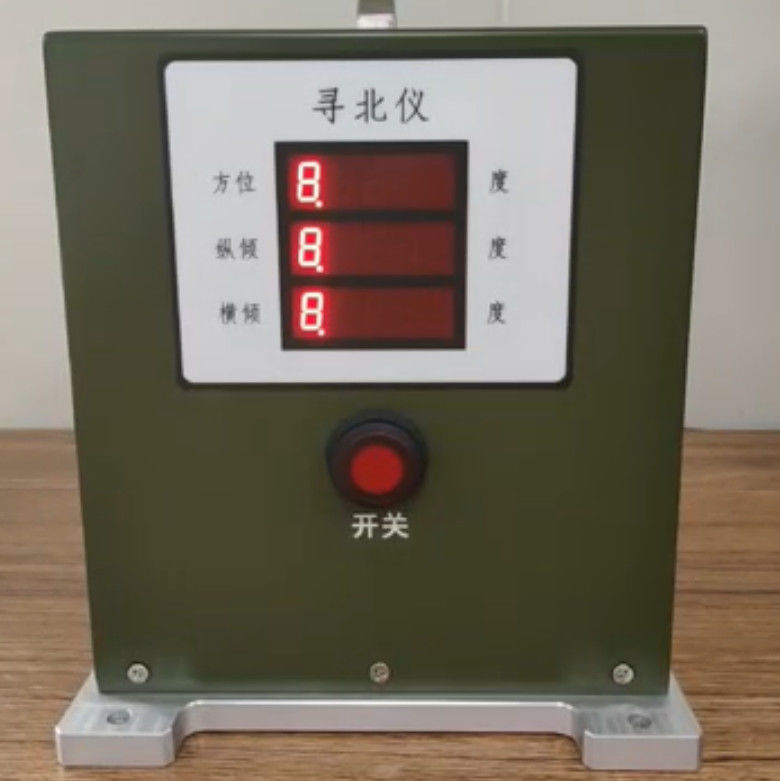

Рисунок продукта
