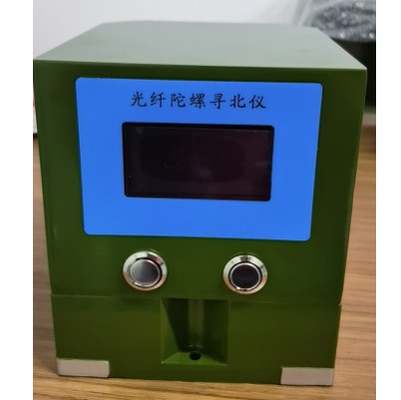

0.1deg северный ища интерфейс датчика Rs422 осей гироскопа 3 северный

север волокна датчика точности севера 0.1deg ища находя датчик

Экологические требования

1) Работая температура: -40℃~+65℃;

2) Температура хранения: -45℃~+70℃.

3) Песок и пыль: Под условиями песка и пыли определенными в статье 2 GJB150.12, следующие условия не произойдут в искателе волчка оптического волокна северном:

a. Организация слишком плотна, вставленный или работать неправильно;

b. Электрические детали закорочены или не могут работать нормально;

c. Внутренние механические части пылевоздушны.

4) Туман соли

Искатель волчка оптического волокна северный должен соотвествовать условия брызг соли GJB150.11.

5) Влажные и горячие условия окружающей среды

Относительная влажность: 95%; температура: 30±2  c; продолжительность хранения 72 часа.

Сопротивление изоляции не должно быть чем 2 MΩ, поверхность металла не должна быть вытравлена, и покрытие следует быть blistered или слезано, и оно может работать нормально.

6) Окружающая среда вибрации

Синусоидальные просматривая требования к окружающей среды вибрации

Диапазон изменения частот: 5Hz~5.5Hz, смещение вибрации (удвоенная амплитуда) 25.4mm

Диапазон изменения частот: 5.5Hz~200Hz, ускорение 1.5g вибрации;

Время развертки: 12min;

Направление вибрации: 3 оси (x ось, ось Y-osи, z);

Каждая ось: 2h;

7) Условия окружающей среды удара

Форма волны удара: ИМП ульс полу-синуса

Пиковое ускорение: 20g, ширина ИМПа ульс 11ms,

Количество ударов согласно с ось (X-ось, Y-osь, Z-ось): 3

8) Условия окружающей среды аварии

Пиковое ускорение: 10g

Ширина ИМПа ульс: 16ms

Частота столкновений: вертикальное 80 раз оси/минута

Времена столкновения: 1000±10 раз

Направление столкновения: вертикальный самолет установки

9) Экологические требования для автомобилей спорт

Автомобиль спорт дороги имеет пробег 500 km. в:

Дорога грязной улицы и гравия: Скорость 20-30 km/h, 300 km.

Дорога асфальта и конкретная дорога: скорость автомобиля 30-40 km/h, 200 km.

10) Электромагнитная совместимость

Электромагнитная совместимость ссылается на уместные требования GJB151A-97 «электромагнитные требования к излучения и чувствительности для военных оборудования и подсистем».

11) Магнитное поле

Режимные характеристики искателя гироскопа северного под условием интенсивности магнитной индукции (3±0.5) ×10-4T должны соотвествовать технического индекса.

Электрическое представление

1) Сопротивление изоляции

Сопротивление изоляции между независимыми цепями искателя гироскопа северного, и между цепью и снабжением жилищем не должно быть чем 100 MΩ под стандартными атмосферическими условиями.

Размер

Внешний интерфейс

1.1.1 с потребляемой мощностью 24V±4V.

1.1.2 с функцией выхода серийной гавани, определен выход серийной гавани следующим образом:

Порт внешней связи принимает форму последовательного интерфейса RS422, с 1 стартовым битом, 8 бит информациями, 1 битом стопа, никаким равенством, и скоростью передачи информации в бодах 9600bps. Данные в формате ASIC.
