Цифровой режим закрытой петли Волоконно-оптический гироскоп низкая нулевая предвзятость

Наименование марки:	Firepower
Номер модели:	F70A
МОК:	1 шт.
цена:	US$3,150.00~3,250.00
Условия оплаты:	T/T
Способность к поставкам:	500 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

Измеренный диапазон:

±400~±800°/с

стабильность нулевого смещения:

≤ 0,05°/ч, 10 с

Повторяемость с нулевым смещением:

≤0.05°/h

Коэффициент случайной ходьбы:

≤ 0,005°/√h

Нелинейность коэффициента масштабирования:

≤50ppm

Повторяемость по масштабному фактору:

≤50ppm

Асимметрия коэффициента масштаба:

≤50ppm

Время начала:

≤ 1 с

Пропускная способность:

500Hz

Источник питания:

±5±0,15 В

Сила:

≤6W

Операционная температура:

-40 ~ +70°c

Температура хранения:

-55~+85°К

Вибрация:

20~2000 Гц, 0,06 г2/Гц

Удар:

30 г, 11 мс

Ставка Baud:

921600 (настраиваемая) bps

Режим вывода:

RS-422

Соединитель:

J30J-15TJL/(Настраиваемая)

Общие размеры:

70*70*30 мм

Установка:

62 мм*62 мм

Упаковывая детали:

губка и коробка

Поставка способности:

500 штук в месяц

Выделить:

Гироскоп из оптических волокон с низким нулевым предубеждением

Гироскоп с оптическими волокнами с близкой петлей

Гироскопический гироскоп с оптическими волокнами

Описание продукта

Цифровой волоконно-оптический гироскоп с замкнутым контуром и низкой стабильностью нулевого смещения

Технические характеристики

Диапазон измерения	±400~±800°/с
Стабильность нулевого смещения	≤0.05°/ч, 10 с
Повторяемость нулевого смещения	≤0.05°/ч
Коэффициент случайного блуждания	≤0.005°/√h
Нелинейность масштабного коэффициента	≤50ppm
Повторяемость масштабного коэффициента	≤50ppm
Асимметрия масштабного коэффициента	≤50ppm
Время запуска	≤1с
Полоса пропускания	500 Гц
Электропитание	±5±0.15В
Потребляемая мощность	≤6Вт
Рабочая температура	-40~+70°C
Температура хранения	-55~+85°C
Виброустойчивость	20~2000 Гц, 0.06g²/Гц
Ударопрочность	30g, 11 мс
Скорость передачи данных	921600 (Настраиваемая) бит/с
Режим вывода	RS-422
Разъем	J30J-15TJL/(Настраиваемый)
Размеры	70 мм × 70 мм × 30 мм
Установка	62 мм × 62 мм

Обзор продукта

Модель F70 Одноосный волоконно-оптический гироскоп

Этот высокоточный волоконно-оптический гироскоп обладает точностью 0,05 град/ч, степенью защиты IP67 и сертификацией CE. Благодаря компактному дизайну 70 мм × 70 мм × 32 мм, он обеспечивает исключительную производительность в сложных промышленных и аэрокосмических приложениях.

Основные характеристики:

Высокая полоса пропускания (≥200 Гц) для точного измерения угловой скорости
Короткое время активации (≤1 с) для быстрой готовности системы
Отличная стабильность смещения (≤0,05°/ч) для долговременной точности
Низкий коэффициент случайного блуждания (≤0,005°/√h)
Прочная конструкция для устойчивости к вибрациям и ударам
Настраиваемая скорость передачи данных (115200~921600 Гц) и разъемы

Технология

Используя эффект Саньяка, этот волоконно-оптический гироскоп измеряет угловую скорость посредством интерференции световых волн в кольцевом интерферометре. Оптимизированная конструкция волоконного кольца обеспечивает стабильность, ударопрочность и термические характеристики.

Электрический интерфейс

Узел	Определение	Примечание
1, 2	+5В	Вход питания +5В
3, 4	-5В	Вход питания -5В
5, 6	±5VGND	Земля питания (Примечание: не должна быть подключена к корпусу гироскопа)
7	T+	Выходной сигнал гироскопа+
18	T-	Выходной сигнал гироскопа-
Остальные	Отключено	Не подключено

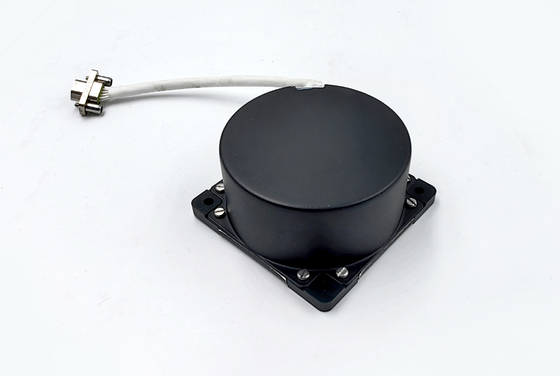

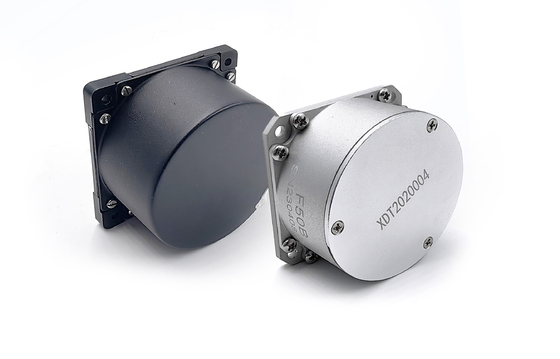

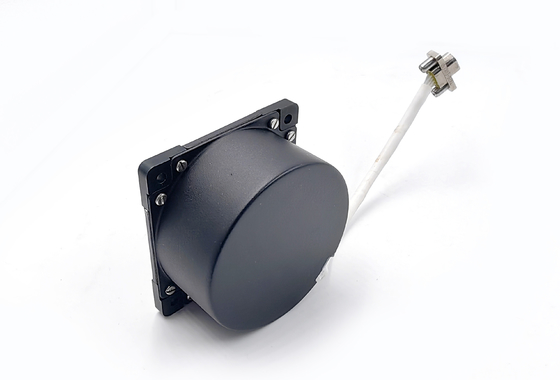

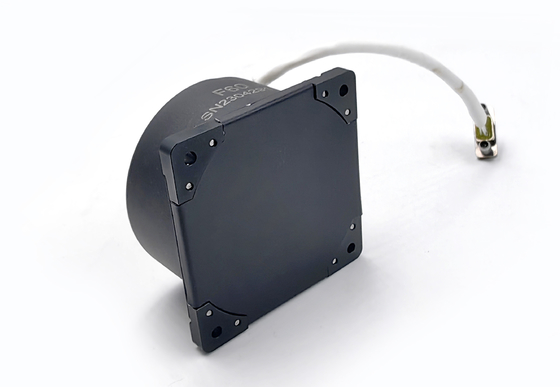

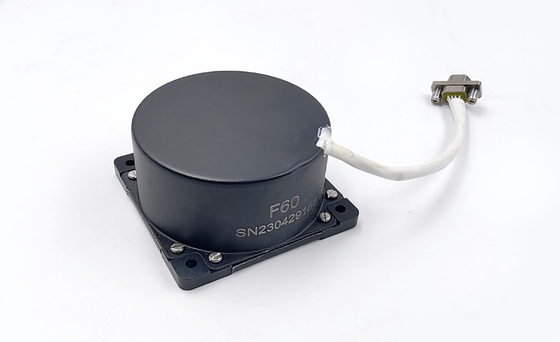

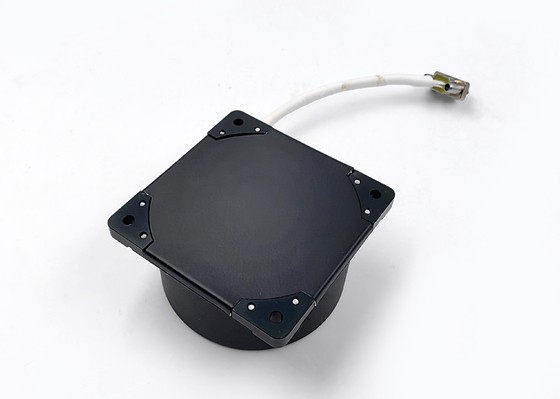

Изображения продукта
