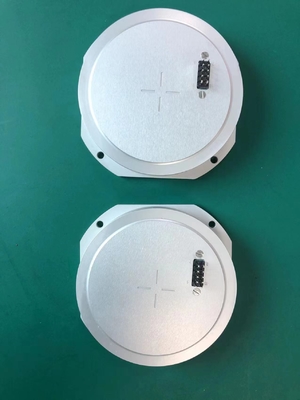

Высокоточный гироскоп микро-нанооптического интегрального волокна FOG с стабильностью 0,8°/ч ≤ 10 с

Наименование марки:	Firepower
Номер модели:	MFOG-910A
МОК:	1 шт.
цена:	Подлежит обсуждению
Условия оплаты:	L/C,T/T
Способность к поставкам:	500 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

Диапазон измерений:

-240~+240°/с

стабильность нулевого смещения:

≤ 0,8°/h ((10 с, 1

Нолевая предвзятость:

≤ 0,8°/h

Коэффициент случайной ходьбы:

≤ 0,02°/√h

Коэффициент масштаба:

47±5

Время начала:

≤ 2 с

Пропускная способность:

≥ 300 Гц

Силовое питание:

5±0.25, ± 12

Сила:

≤1W

Операционная температура:

-45 ~ +70°C

Температура хранения:

-55~+85°К

Вибрация:

20~2000 Гц, 0,04 г2/Гц

Удар:

30 г, 11 мс

Режим вывода:

Аналоговое напряжение

Коннектор:

сварная булавка/подставка

Общие измерения:

82 мм*82 мм*19.5 мм

Упаковывая детали:

губка и коробка

Поставка способности:

500 штук в месяц

Выделить:

Волчок оптического волокна высокой точности

Интегрированный микро-нановолоконный оптический гироскоп

Гироскоп оптического волокна с нулевой стабильностью предвзятости

Описание продукта

Характеристики

№	Элементы	Значение
1	Диапазон (°/с)	±240
2	Коэффициент масштабирования(мВ/o/с)	47±5
3	Нелинейность коэффициента масштабирования (ppm)	≤1000
4	Стабильность смещения (10с,1σ, °/ч)	≤0.8
5	Повторяемость смещения (1σ,o/ч)	≤0.8
6	Полоса пропускания 3 дБ (Гц)	≥1000
7	Случайное блуждание(o/√ч)	≤0.02
8	Питание (В)	5+0.25 +12
9	Потребляемая мощность (Вт)	≤1.5
10	Удар (g)	≥1500
11	Ускорение (g)	≥70
12	Срок службы (Расчетная оценка)	≥15
13	MTBF (Расчетная оценка)	≥100000

Высокоточный гироскоп микро-нанооптического интегрального волокна FOG с стабильностью 0,8°/ч ≤ 10 с 0
1 Введение
1.1 Обзор продукта
Волоконный гироскоп MFOG-910 (далее именуемый этим продуктом) представляет собой датчик угловой скорости, объединяющий свет, механику и электричество. Основанный на эффекте Саньяка, он объединяет множество высоконадежных микро-нано волоконных устройств для достижения процесса обнаружения путем обнаружения, обработки и обратной связи разности фаз, генерируемой двумя лучами света, распространяющимися в противоположных направлениях. Этот продукт реализует измерение сверхвысокой скорости вращения за счет перепроектирования оптики, структурной опоры и алгоритмов управления.
Этот продукт в основном состоит из оптических компонентов, компонентов схемы и структурных компонентов. Он обладает характеристиками простой структуры, отсутствия движущихся частей, отсутствия изнашиваемых частей, ударопрочности, быстрого запуска, небольшого размера, легкого веса и высокой надежности. Он может применяться для управления и измерения носителей движения.
1.2Состав
Продукт в основном состоит из следующих компонентов:
a) оптические компоненты;
b) Плата схемы обнаружения и управления сигналом;
c) Каркас волоконного кольца, корпус и другие конструктивные детали;

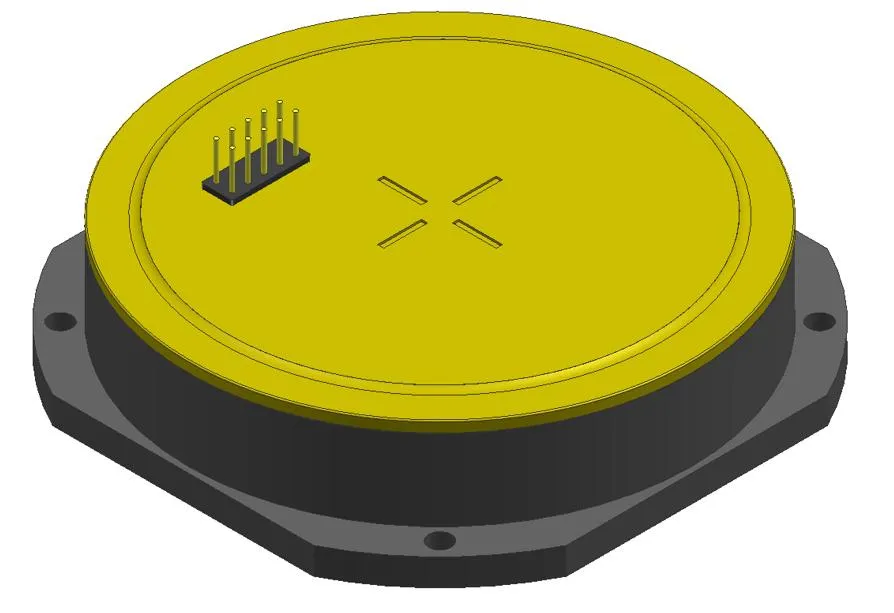

1.3Размер
82мм×82мм×19.5мм(не включая штекер).

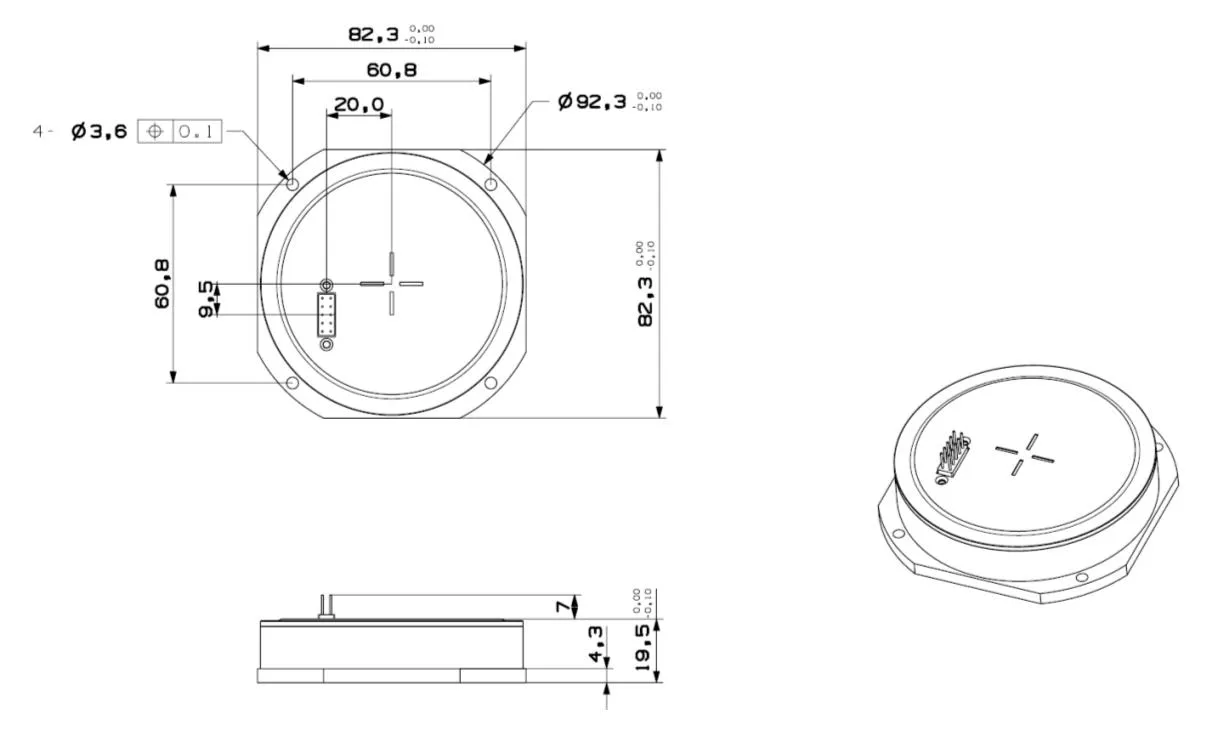

Размер

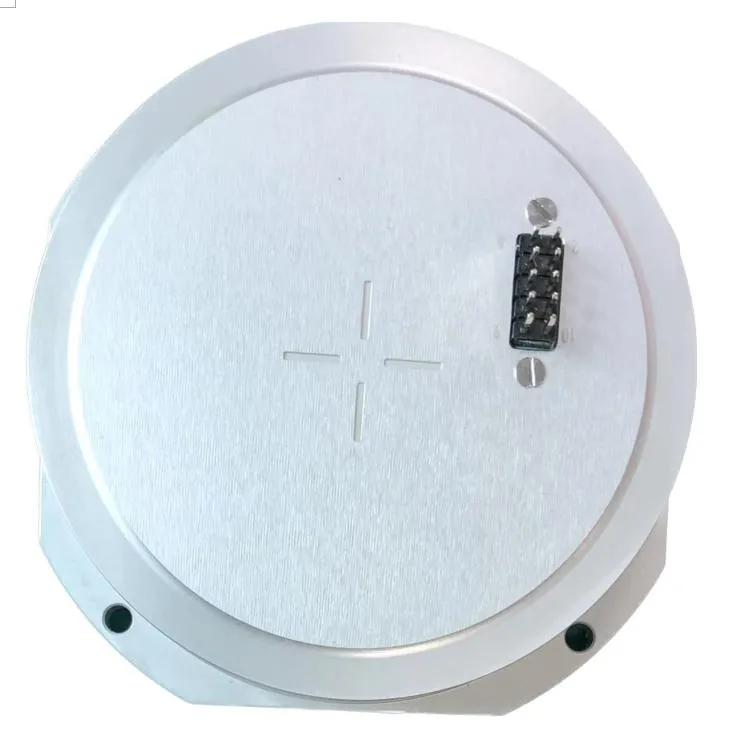

Электрический интерфейс

№	Определение	Примечание
1	5В	Потребляемая мощность менее 1 Вт
2	12В
3	Выход	Дифференциальный выход с AGND
4	-12В
5	AGND	Аналоговый GND
6	GND
7	null
8	GND	Питание GND
9	TS	Сигнал датчика температуры TMP Соотношения преобразования T=(TS-750)/10+25 Единица измерения - мВ, T - температура в градусах Цельсия

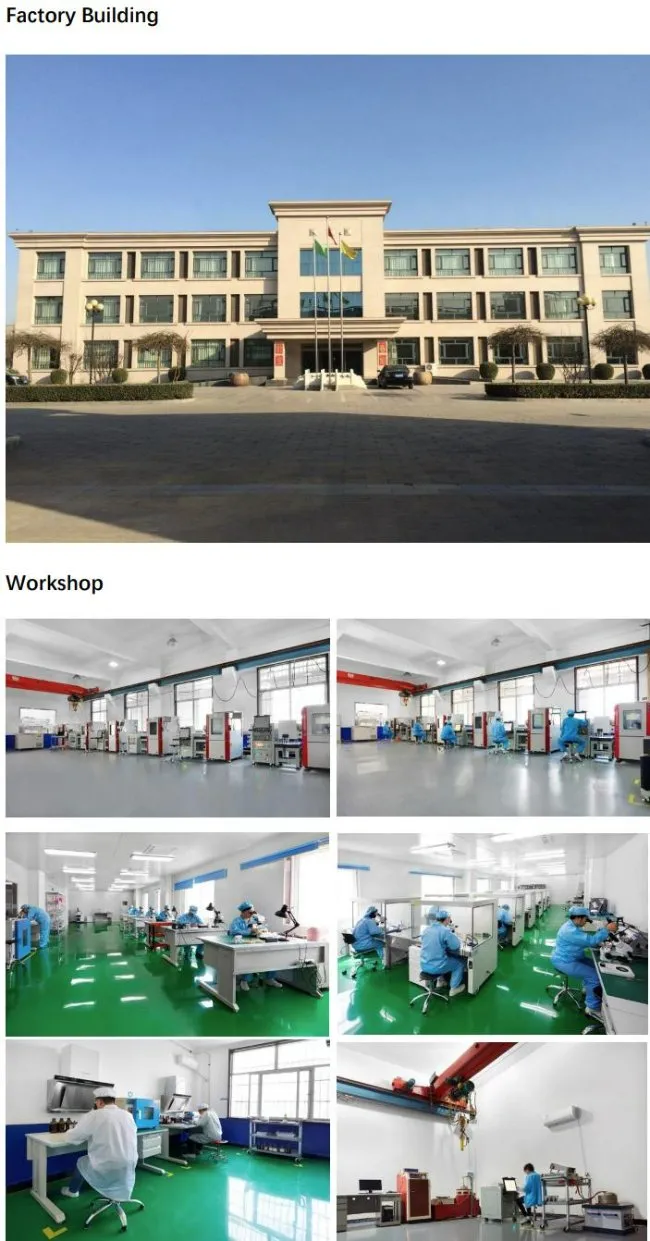

Компания и производство
