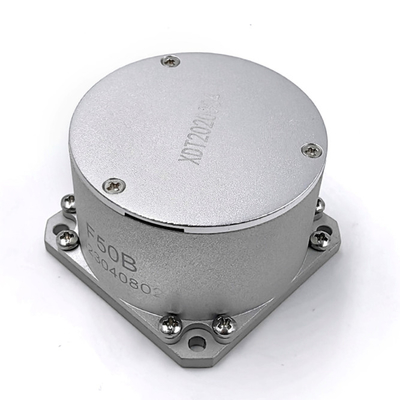

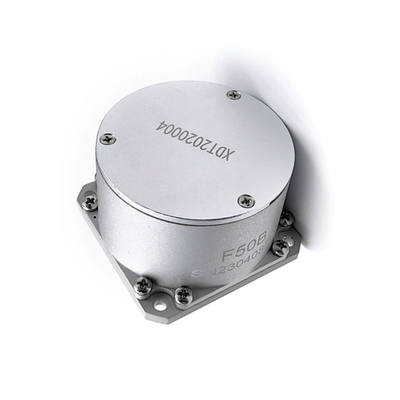

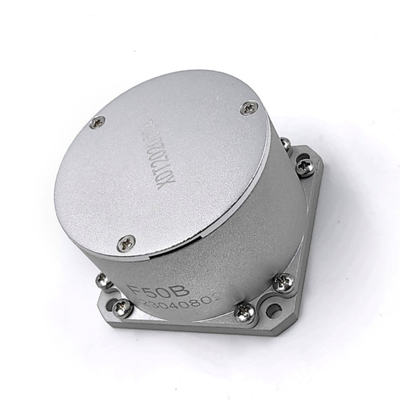

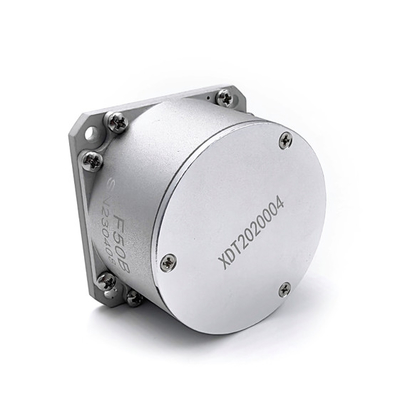

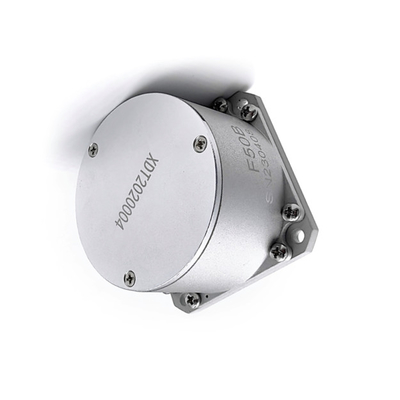

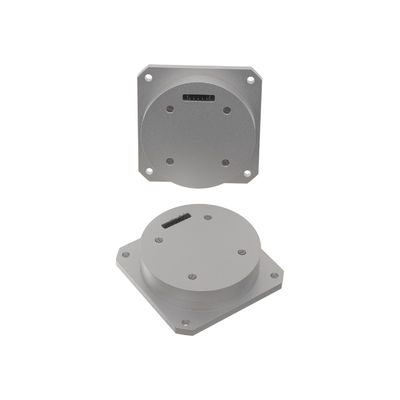

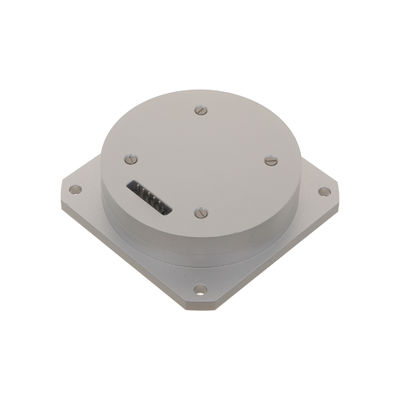

Мини Rs422 Волокно Гиро Хорошая нелинейность Стабильность с нулевым уклоном

Наименование марки:	Firepower
Номер модели:	F50B
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	T/T
Способность к поставкам:	200/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Измеренный диапазон:

-300°/s~+300°/s

Повторяемость с нулевым смещением:

стабильность с нулевым уклоном:

Пропускная способность:

> 200 Гц

Время инициализации:

<5s>

Режим связи:

RS422

Рабочая температура:

-45℃~+60℃

Температура хранения:

-55℃~+75℃

Упаковывая детали:

Коробка Sponge+

Поставка способности:

200/month

Выделить:

хорошее нелинейное гироволновое устройство из волокон

Гироцикл из волокон с нулевой стабильностью предвзятости

rs422 волоконный гироскоп

Описание продукта

Мини RS422 Жиркальщик из волокна с отличной нелинейностью и нулевой стабильностью

Основные характеристики

Атрибут	Стоимость
Диапазон измерений	-300°/s ~ +300°/s
Повторяемость с нулевой предвзятостью	≤ 0,3°/ч
Стабильность с нулевым уклоном	≤ 0,2°/ч
Пропускная способность	> 200 Гц
Время инициализации	< 5S
Режим связи	RS422
Рабочая температура	-45°C+60°C
Температура хранения	-55°C+75°C

Электрический интерфейс

Модель гиропривода: J30-15ZK

Соединительная линия: 0,12 мм линия AFR длиной 250 мм

Номер подставки	Определение	Описание
1,9	T+	Выход из серийного порта RS422 +
2,10	Я не знаю.	Серийный выход порта RS422-
4,5	+5ВА	Аналоговое питание +5В
6,7	AGND	Аналоговая заземление
8,15	-5ВА	Аналоговый источник питания -5В
12,13	ВКК	Цифровое питание +5/+3,3В
11,14	ГНД	Цифровая заземляющая мощность

Потребности в электроэнергии

+5VA: +5V ±5%, 0,4A (переходный пик ~1,5A), рипп <50mV
-5ВА: -5В ±5%, 100mA, волновая мощность < 50mV
VCC: +5V ±10% или +3,3V ±10%

Примечание: GND и AGND не должны подключаться к корпусу гироскопа.

Спецификации производительности

Фактор масштаба

Нелинейность при комнатной температуре: < 100 ppm
Повторяемость коэффициента масштаба: < 100 ppm (1σ)

Стабильность без предвзятости

F50A: <0,1°/H (1σ) 10s результат испытания 1H
F50B: <0,2°/H (1σ) 10 с результатом гладкого испытания 1H

Повторяемость без предвзятости

F50A: <0,2°/H (1σ) 6 Расчет данных испытания
F50B: < 0,3°/H (1σ) 6 Расчет данных испытания
Полномасштабный рабочий диапазон:
- F50A: < 0,5°/H (крайняя разница температуры в полном объеме)
- F50B: < 0,6°/H (полное разница температурного предела)

Дополнительные показатели эффективности

Случайная прогулка: <0,02°/√h
Пропускная способность: > 200 Гц
Время инициализации: <5S
Динамический диапазон: ± 300°/с

Экологические спецификации

Рабочая температура: -45°C+60°C
Температура хранения: -55°C+75°C
Удар: 100 г (11 мс), 3 раза в 3 направления. Среднее изменение нулевого отклонения ≤ 0,5°/h
Вибрация: 3 минуты в каждом направлении. Среднее изменение нулевого отклонения ≤ 0,5°/h во время испытания

Протокол связи

Стандартный RS-422 серийный интерфейс связи с регулируемым протоколом.

Скорость передачи: 614,4 кбит / с
Формат данных: 11 бит на кадр (1 старт, 8 данных, 1 парный паритет, 1 остановка)
Период обновления данных: 0,5 мс
32-разрядные подписанные целые числа гиро-данные, передаваемые в 7-байтовых пакетах

Размеры продукта
