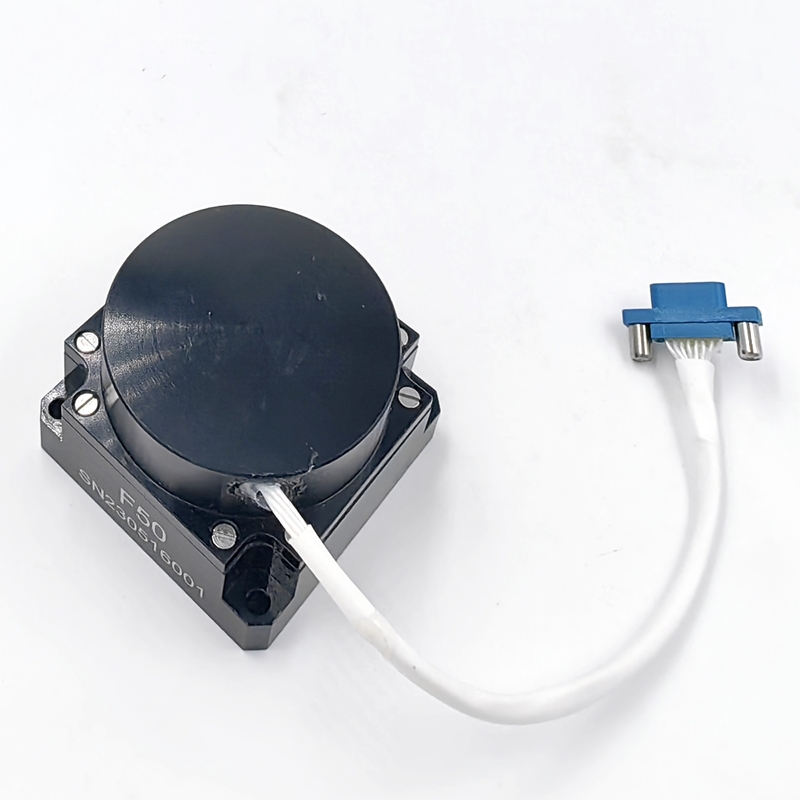

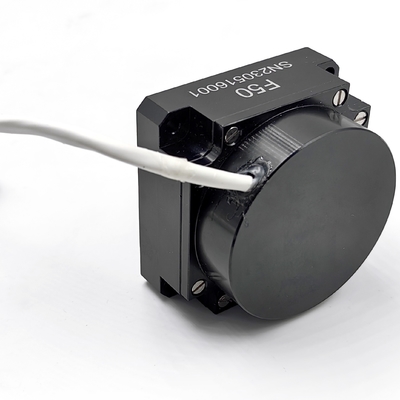

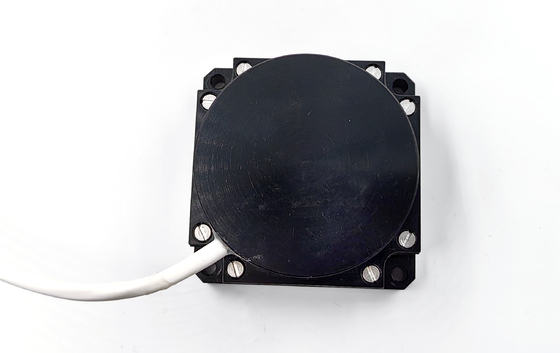

Гирскопы с оптическими волокнами с высокой точностью инерциальный датчик угловой скорости

Наименование марки:	Firepower
Номер модели:	F50A
МОК:	1 шт.
цена:	US$2,800.00~3,000.00
Условия оплаты:	L/C, T/T
Способность к поставкам:	100 шт. в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

Диапазон измерений:

-500~+500°/с

стабильность нулевого смещения:

≤ 0,05°/ч, 10 с

Повторяемость с нулевым смещением:

≤0.05°/h

Коэффициент случайного блуждания:

≤ 0,006°/√h

Нелинейность коэффициента масштабирования:

≤30ppm

Повторяемость по масштабному фактору:

≤30ppm

Асимметрия коэффициента масштаба:

≤30ppm

Время начала:

≤ 1 с

Пропускная способность:

500Hz

Силовое питание:

±5±0,15 В

Сила:

≤6W

Рабочая температура:

-40 ~ +70°c

Температура хранения:

-55~+85°К

Вибрация:

20~2000 Гц, 0,06 г2/Гц

Удар:

30 г, 11 мс

Ставка Baud:

921600 ((Настраиваемая) bps

Режим вывода:

RS-422

Коннектор:

J30J-15TJL/(Настраиваемая)

Общие размеры:

50 мм*50 мм*32

Размеры установки:

43 мм*43 мм

Упаковывая детали:

губка и коробка

Поставка способности:

100 шт. в месяц

Выделить:

Датчик инерциальной угловой скорости

Волчок оптического волокна высокой точности

Гироскоп с оптическими волокнами с близкой петлей

Описание продукта

1.1Обзор продукта
Данный продукт представляет собой инерциальный датчик угловой скорости, основанный на оптическом эффекте Сагнака, который используется для измерения угловой скорости носителя вдоль чувствительной оси продукта.Угловая скорость детектор устройства продукта является кольцо оптического волокна, для извлечения разницы оптического пути света, распространяющегося по часовой стрелке и против часовой стрелки, вызванной внешней физической угловой скоростью, используется цифровая схема обнаружения с закрытым циклом,который обнаруживается кольцом из оптических волокон, и тем временем сигнал напряжения, преобразованный из сигнала разницы оптического пути, подвергается обратной связи и контролю в замкнутом цикле, так что модуляция и демодуляция сигнала реализуются,и цель обнаружения сигналов угловой скорости достигнута.

1.2 Функция
Данный продукт состоит из оптического модуля обнаружения угловой скорости и модуля обнаружения сигнала, обеспечивающего информацию о угловом увеличении на одной оси и информацию о внутренней температуре.
1.3 Применение
Продукция в основном подходит для таких применений, как инерциальные навигационные системы средней точности, системы позиционирования и ориентации и системы сервостабилизации.

Продукт состоит в основном из следующих компонентов:
а) компоненты оптического пути;
b) схема обнаружения и управления сигналом;
c) скелет кольца оптического волокна, оболочка и другие структурные части;
1.3Размер
общие размеры (мм): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);
Размер установки (мм): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 мм × 4

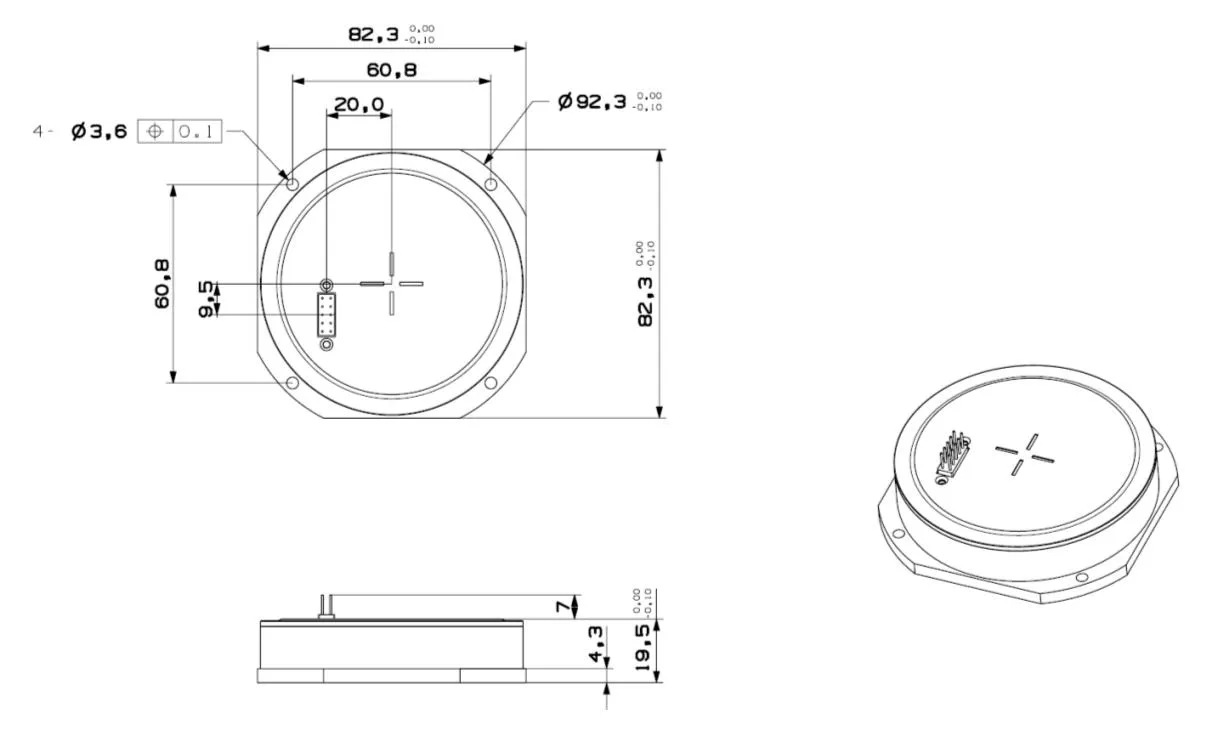

Размер

Электрический интерфейс

Номер ключевой точки	Определение	Комментарий
1	+5В	Ввод питания
2	ГНД	Силовое заземление
3	- Я...	Сохраняется
4	RXD+	Гиродифференциальная сортировка и коррекция
5	TXD+	Выход гиро RS422 положительный
6	+5В	Ввод питания
7	ГНД	Силовое заземление
8	РРД-	Гиродифференциал отрицательный.
9	TXD-	Выход гиро RS422 отрицательный
