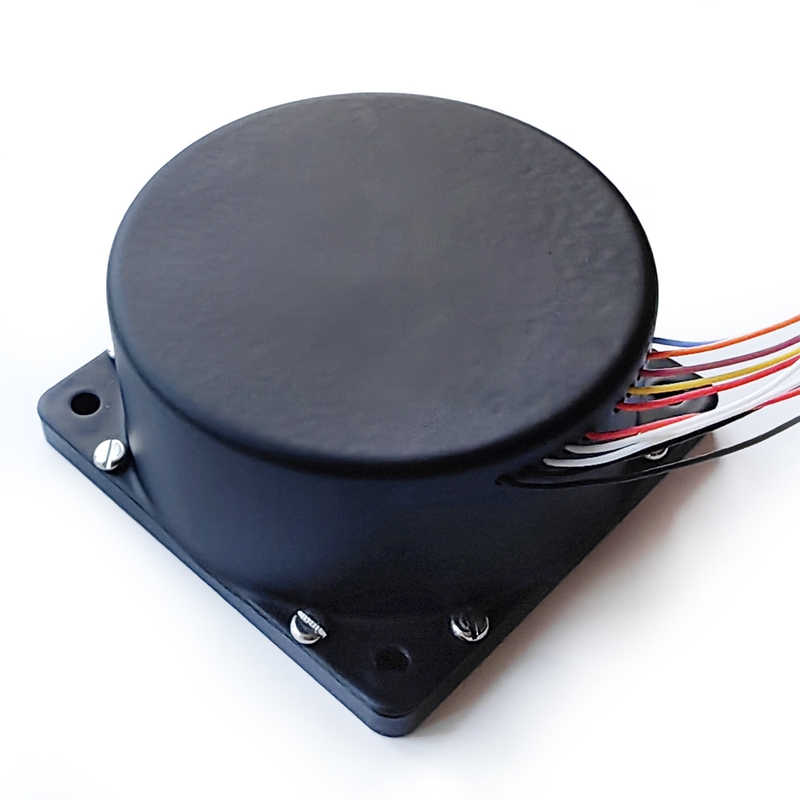

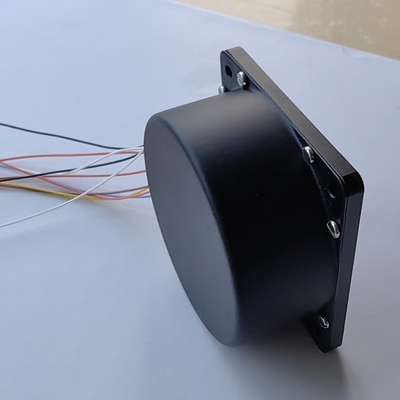

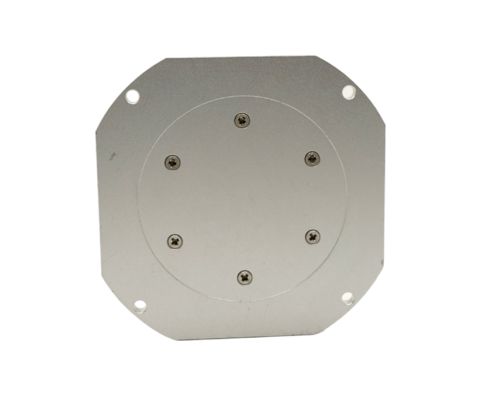

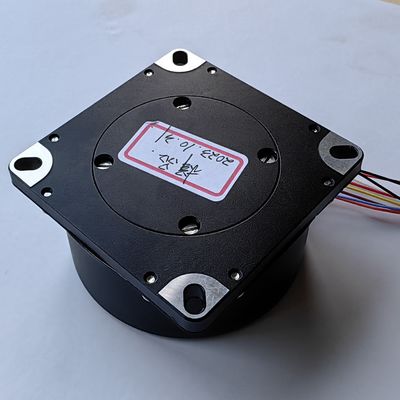

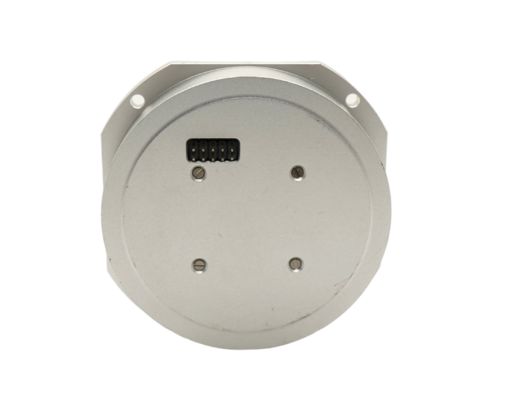

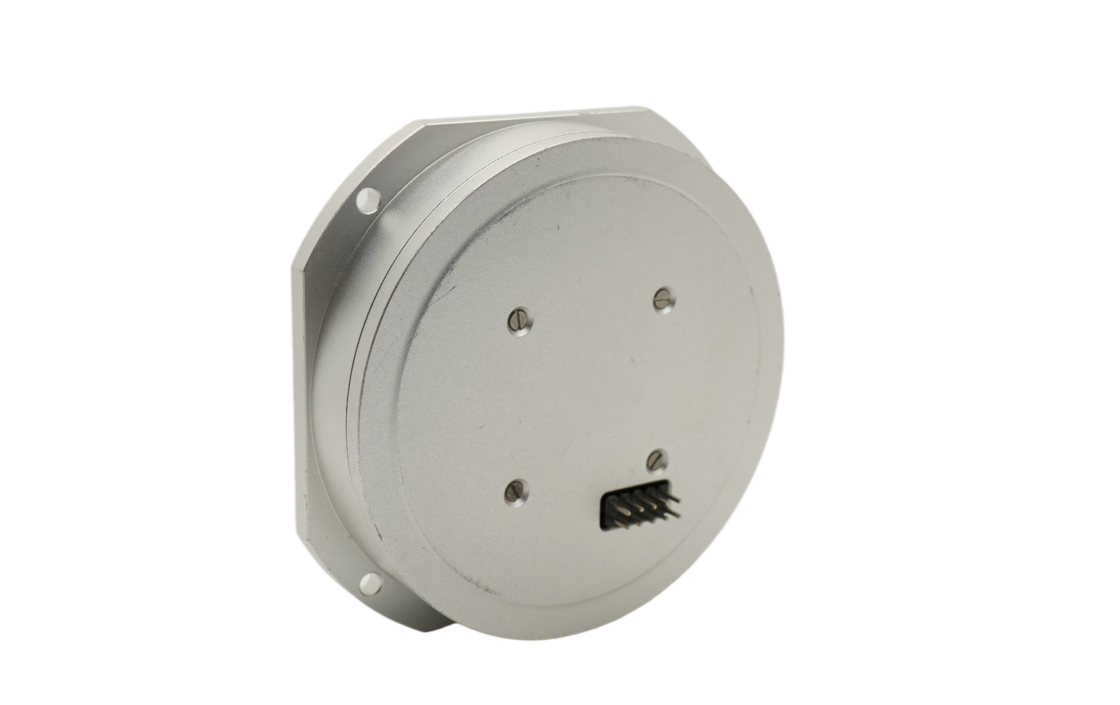

Цифровой режим закрытой петли Волоконно-оптический гироскоп низкая нулевая предвзятость

Наименование марки:	Firepower
Номер модели:	F70A
МОК:	1 шт.
цена:	US$3,150.00~3,250.00
Условия оплаты:	T/T
Способность к поставкам:	500 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

Диапазон измерений:

±400~±800°/с

стабильность нулевого смещения:

≤ 0,05°/ч, 10 с

Повторяемость с нулевым смещением:

≤0.05°/h

Коэффициент случайного блуждания:

≤ 0,005°/√h

Нелинейность коэффициента масштабирования:

≤50ppm

Повторяемость по масштабному фактору:

≤50ppm

Асимметрия коэффициента масштаба:

≤50ppm

Время начала:

≤ 1 с

Пропускная способность:

500Hz

Силовое питание:

±5±0,15 В

Сила:

≤6W

Рабочая температура:

-40 ~ +70°c

Температура хранения:

-55~+85°К

Вибрация:

20~2000 Гц, 0,06 г2/Гц

Удар:

30 г, 11 мс

Ставка Baud:

921600 (настраиваемая) bps

Режим вывода:

RS-422

Коннектор:

J30J-15TJL/(Настраиваемая)

Общие размеры:

70*70*30 мм

Установка:

62 мм*62 мм

Упаковывая детали:

губка и коробка

Поставка способности:

500 штук в месяц

Выделить:

Гироскоп из оптических волокон с низким нулевым предубеждением

Гироскоп с оптическими волокнами с близкой петлей

Гироскопический гироскоп с оптическими волокнами

Описание продукта

Основная информация.

Модель No.

F70

Измерение количества валов

Одинокий

Степень точности

00,05 градуса в час.

Рейтинг ИС

IP67

Сертификация

Настраиваемый

Диапазон измерений

800 градусов по С

Стабильность предвзятости

00,05 градуса в час.

Коэффициент случайной ходьбы

00,005 градусов в час

Силовое питание

5В

Баудовая ставка

115200 ~ 921600 Гц

Транспортный пакет

Губка и коробка

Спецификация

70 мм × 70 мм × 32 мм

Код СС

9031809090

Производственная мощность

500 в месяц

Описание продукта

Гироскоп высокой точности с высокой пропускной способностью

Гироскоп из оптических волокон - это вид волоконного датчика, чувствительного к угловой скорости.световая волна, излучаемая источником света, разделяется на две части разделителем луча, и два луча света будут вдоль вперед и назад направления соответственно.

Структура и особенности продукта
Структура гироскопа использует типичную схему конструкции кольцевой структуры оптического волокна, а из миниатюризации интегрированного дизайна, структурная стабильность (устойчивость к ударам и вибрациям),антирезонансный, конструктивная симметрия, простота установки и термическая конструкция (температурные характеристики) и другие аспекты были рассмотрены, и существующая структура гироскопа была оптимизирована и разработана.

основные параметры гироскопа
Коэффициент шкалы нелинейности: ≤50ppm (1σ)
Асимметрия коэффициента масштаба: ≤50ppm (1σ)
Повторяемость с коэффициентом масштаба: ≤ 50 ppm (1σ)
Динамический диапазон:±300°/s
Стабильность непредвзятости: ≤0.05°/h (1σ)
Повторяемость предвзятости: ≤ 0.05°/h (1σ)
Коэффициент случайной ходьбы: ≤0.005°/√h
Пропускная способность: ≥ 200 Гц
Масса: ≤ 250 г

Интерфейс

Номер узла	Определение	Примечание
1	+5В	Входная мощность +5В
2	+5В	Входная мощность +5В
3	-5В	-5В входная мощность
4	-5В	-5В входная мощность
5	±5VGND	Силовое заземление (Примечание: не должно подключаться к гироколе)
6	±5VGND	Силовое заземление (Примечание: не должно подключаться к гироколе)
7	T+	Выходной сигнал гироскопа+
18	Я не знаю.	Выходной сигнал гиро-
остальные	Отключить
