10-осевой высокоточный IMU с гироскопом, акселерометром, магнитометром и барометром

Name: 10-осевой высокоточный IMU с гироскопом, акселерометром, магнитометром и барометром
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	16488HB
МОК:	1
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

500/2000°/с

стабильность нулевого смещения:

0,8°/ч

Пропускная способность:

200 Hz

Коэффициент случайной ходьбы:

≤ 0,15°/Vh

Изменение нулевого смещения в зависимости от температуры, оси X и Y:

±0,06°/с

Плотность шума:

0,001°/с/√Гц

Упаковывая детали:

губка + коробка

Поставка способности:

500/месяц

Выделить:

10-осевой высокоточный IMU

IMU с гироскопом и акселерометром

Высокоточный магнитометр и барометр

Описание продукта

10-осевое высокоточное ИМУ с гироскопом, акселерометром, магнитометром и барометром

Обзор продукции

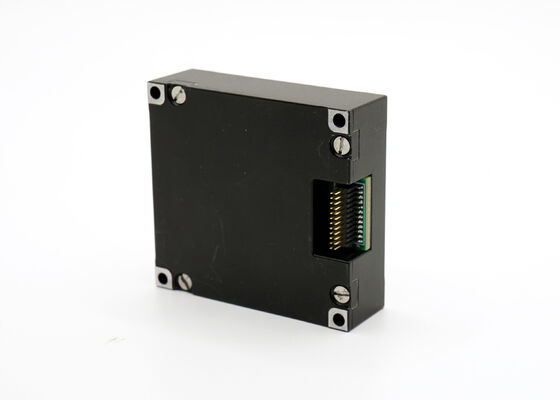

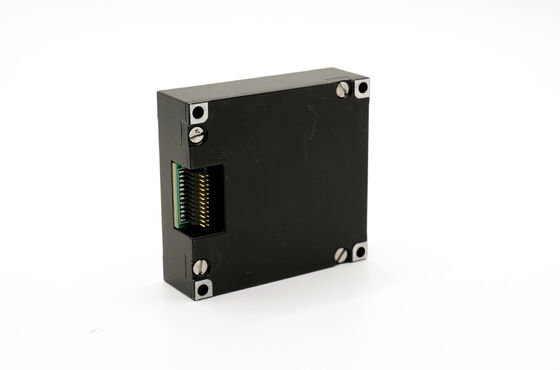

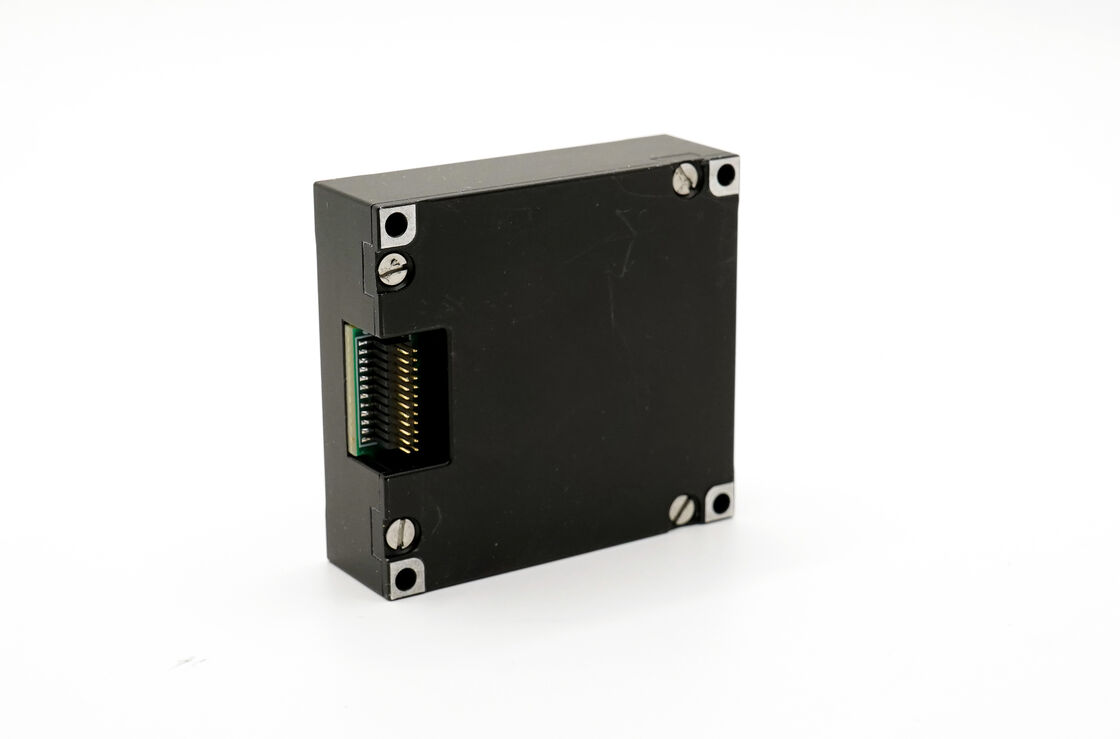

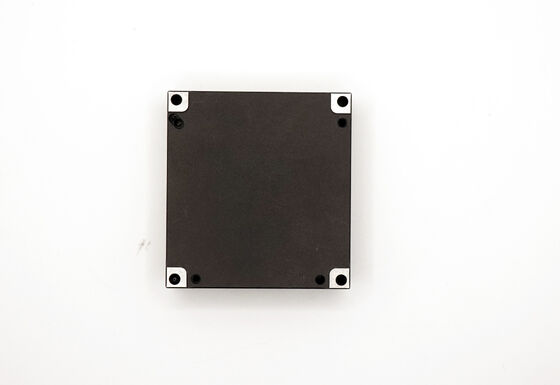

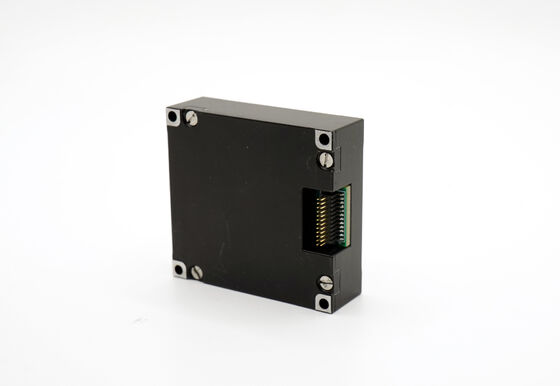

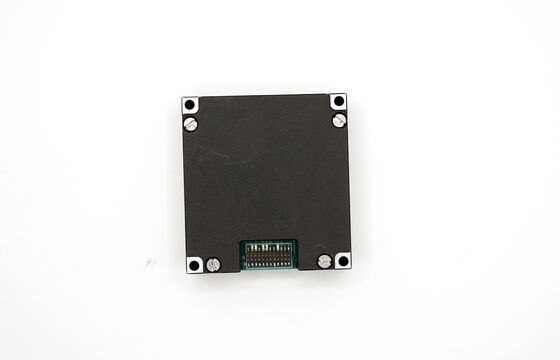

Инерциальное измерительное устройство (IMU) 16488HB представляет собой высокопроизводительное IMU на базе MEMS, оснащенное трехосновым цифровым гироскопом, акселерометром и магнитометром.Это точное навигационное устройство обеспечивает динамический диапазон ±2000o/s для гироскопа и ±200g для акселерометраБлагодаря исключительной надежности и адаптивности к окружающей среде, это идеальное решение для беспилотных транспортных средств, мобильной связи и геодезических приложений.Эта модель служит полной заменой для Adis 16497, обеспечивая повышенную точность и стабильность для критических операций.

Характеристики продукта

Цифровой гироскоп с тремя осями:Динамический диапазон измерений ±2000o/s с стабильностью отклонения 3°/H (GJB, 10S, ось Z) и 0,8°/H (ALLAN, ось Z)
Триаксиальный цифровой акселерометр:Динамический диапазон измерений ±200 г с стабильностью отклонения 0,4 мг (GJB, 10S) и 0,06 мг (ALLAN)
Триаксиальный цифровой магнитометр:2диапазон измерений в 0,5 гауса
Цифровой барометр:Диапазон от 300 до 1100 мбар
Высокая надежность:MTBF 20 000 часов
Точность полного температурного диапазона:Гарантированная производительность от -40°C до +80°C с встроенной температурной калибровкой и компенсацией
Сопротивление вибрации:Подходит для работы под сильными вибрациями (6,06 G, 20-2000 Hz)
Устойчивость к ударам:Подходит для работы в условиях больших ударов (1000 Г, 0,5 мс)

Технические спецификации

Параметр	Условия испытания	Минимальная величина	Типичная стоимость	Максимальное значение	Единица
Гироскоп
Динамический диапазон измерений		500		2000	°/s
Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		°/h
Стабильность с нулевым уклоном	Дифференциация Алана, оси X и Y		1.6		°/h
Стабильность с нулевым уклоном	Среднее значение 10 с (-40 °C ~ + 70 °C, постоянная температура), ось Z		3		°/h
Стабильность с нулевым уклоном	Среднее значение 10 с (-40°C~+70°C, постоянная температура), оси X и Y		6		°/h
Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.07		°/s
Нулевая предвзятость	Диапазон нулевой предвзятости, оси X и Y		±0.2		°/s
Изменение предвзятости в полном диапазоне температур	Ось Z		±0.02		°/s
Никакое изменение температуры	Оси X и Y		±0.06		°/s
Точность коэффициента масштаба	Ось Z		0.3		%
Точность коэффициента масштаба	Оси X и Y		0.6		%
Угловой случайный ход			0.15		°/√hr
Плотность шума			0.001		°/s/√Hz
Ускоритель
Динамический диапазон измерений		16		200	g
Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
Стабильность с нулевым уклоном	Среднее значение 10 с (-40°C~+70°C, постоянная температура)		0.4		Мг
Диапазон нулевой предвзятости			2		Мг
Точность коэффициента масштаба			0.5		%
Плотность шума			0.025		mg/√Hz
Магнетометр
Диапазон магнитного поля	Брг, секси		±13		Гаус
Точность курса	30 мкТ горизонтальный геомагнитный компонент, 25°C		±2.5		дег
Электрические характеристики
Напряжение		3.0	3.3	3.6	V
Потребление энергии			1.5		W
Структурные характеристики
Размер			474414		мм
Вес			50		g

Примечание: расчеты нулевого уклонения для полного процесса изменения температуры предполагают скорость изменения температуры ≤ 1 °C/мин в диапазоне от -40°C до +70°C. Условия вибрации составляют 6,06 G, 20Hz-2000Hz.

Очертание контуры
