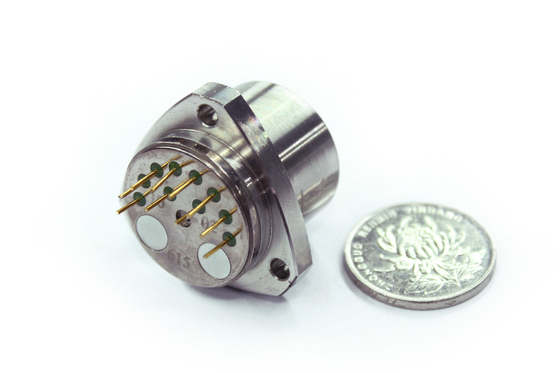

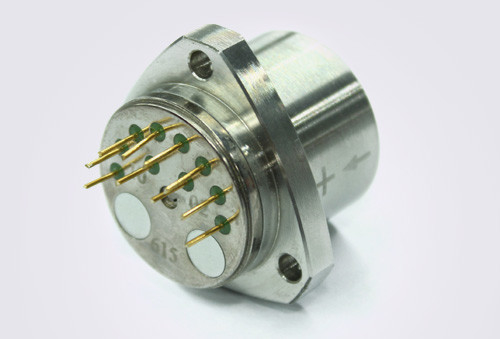

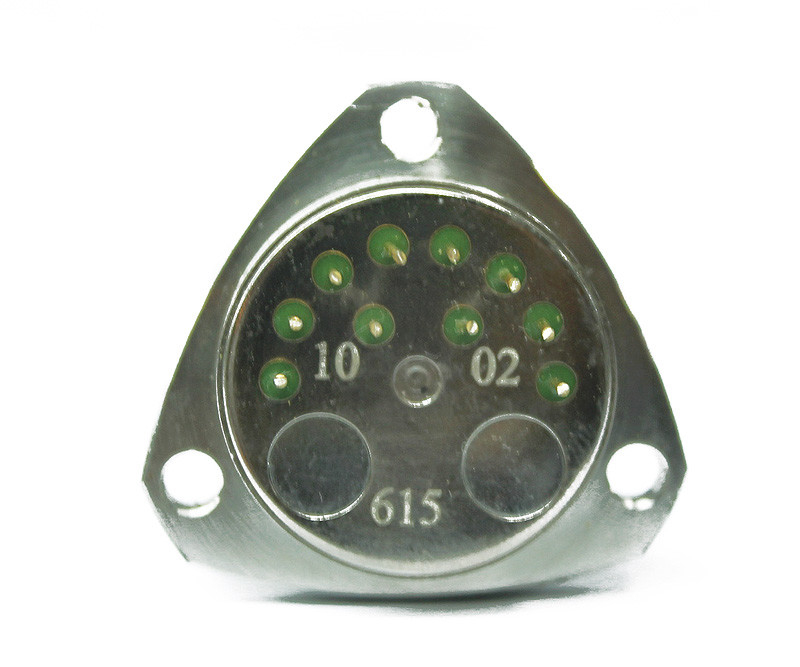

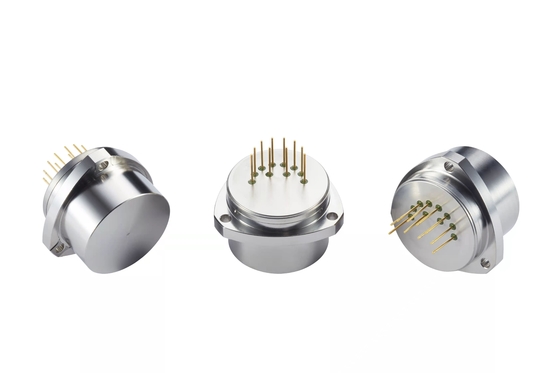

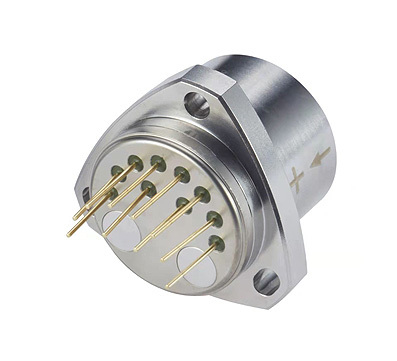

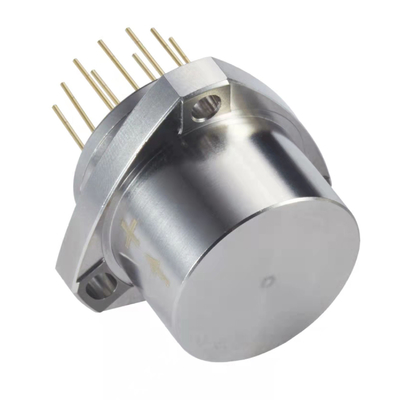

Аналоговый выход одноосевого кварцевого акселерометра, датчик вибрации для бурения нефтяных скважин

Аналоговый выход одноосевой кварцевый акселерометр, датчик вибрации для бурения нефти

• Описание продукта




  Датчик ускорения вибрации серии ACC2является высокоточным акселерометром широкого диапазона, способным измерять до ± 100 г. Он обладает отличной долгосрочной стабильностью, повторяемостью, быстрой работоспособностью при запуске, высокой адаптивностью к окружающей среде,и высокая надежностьДатчик подходит как для статических, так и для динамических измерений, а также может служить стандартным датчиком вибрации или наклона.

  Выходной ток датчика поддерживает линейную связь с применяемой силой или ускорением.Пользователи могут достичь высокой точности выхода, рассчитывая и выбирая подходящий резистор отбора пробКроме того, встроенный датчик температуры позволяет компенсировать предвзятость и масштабный фактор, эффективно уменьшая влияние температуры окружающей среды в соответствии с требованиями пользователя.

• Технический параметр



  Серийный номер	Параметр	ACC2-01	ACC2-02	ACC2-03
  1	Диапазон	± 70 г, ± 100 г	± 70 г, ± 100 г	± 70 г, ± 100 г
  2	Предел	5 мкг	5 мкг	5 мкг
  3	Уклонение k0/K1	≤ ± 3 мг	≤ ± 3 мг	≤ ± 5 мг
  4	Коэффициент масштаба K1	00,8-1,2 мА/г	00,8-1,2 мА/г	00,8-1,2 мА/г
  5	Нелинейный коэффициент К2 класса II	≤±10μg/g2	≤±15μg/g2	≤±20μg/g2
  6	0g 4-Часовая краткосрочная стабильность	≤ 10 мкг	≤ 10 мкг	≤ 10 мкг
  7	1g 4-часовая краткосрочная стабильность	≤ 10 ppm	≤ 10 ppm	≤ 10 ppm
  8	Противопоказания cповторяемость σK0 (1σ, 1 месяц)	≤ 10 мкг	≤ 15 мкг	≤ 25 мкг
  9	Всеобъемлющая повторяемость по масштабному фактору σ K1/K1 (1σ, 1 месяц)	≤ 15 ppm	≤ 20 ppm	≤ 30 ppm
  10	Нелинейный коэффициент полной повторяемости K2/K1 (1σ, 1 месяц)	≤±10 мкг/г2	≤±10 мкг/г2	≤±10 мкг/г2
  11	Температурный коэффициент предвзятости (средняя температура полной температуры)	≤ ± 10 мкг /°C	≤ ± 20 мкг /°C	≤±30 мкг /°C
  12	Коэффициент температуры по шкале (средний по температуре)	≤±20 ppm /°C	≤±30 ppm /°C	≤±50 ppm /°C
  13	Шум (840 Ом резистора отбора проб)	≤ 5 мв	≤ 5 мв	≤ 5 мв
  14	Естественная частота	400-800 Гц	400-800 Гц	400-800 Гц
  15	Пропускная способность	800-2500 Гц	800-2500 Гц	800-2500 Гц
  16	Случайные вибрации	6g ((20-2000Hz)	6g ((20-2000Hz)	6g ((20-2000Hz)
  17	Влияние	100 грамм, 8 мс, 1/2 си	100 грамм, 8 мс, 1/2 си	100 грамм, 8 мс, 1/2 си
  18	Диапазон температуры работы	-55 ̊+85°С	-55 ̊+85°С	-55 ̊+85°С
  19	Диапазон температуры хранения	-60 ~ + 120°C	-60 ~ + 120°C	60~+120°C
  20	Электрическое питание	± 12 ~ ± 15 В	± 12 ~ ± 15 В	± 12 ~ ± 15 В
  21	Текущее потребление	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Датчик температуры	Вариант	Вариант	Вариант
  23	Размер	Ф25.4х30мм	Ф25.4х30мм	Ф25.4х30мм
  24	Вес	≤ 80 г	≤ 80 г	≤ 80 г






  Рисунок размеров



  Стандартная версия



  Дверь для установки имеет форму U.



  Квадратный фланц
