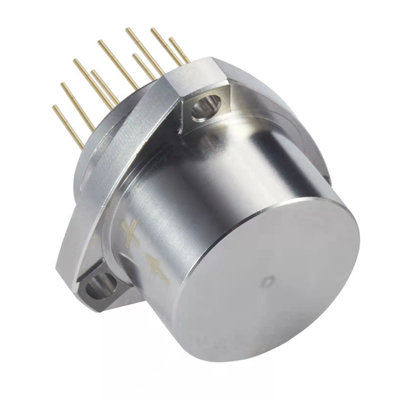

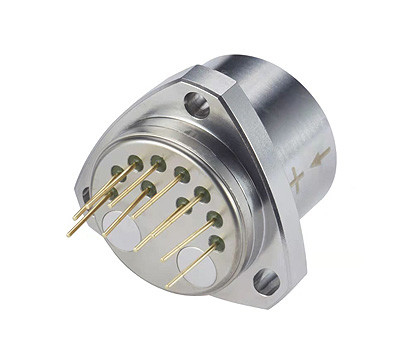

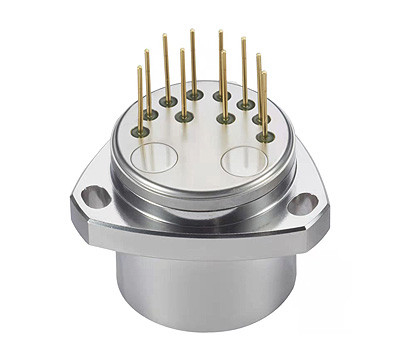

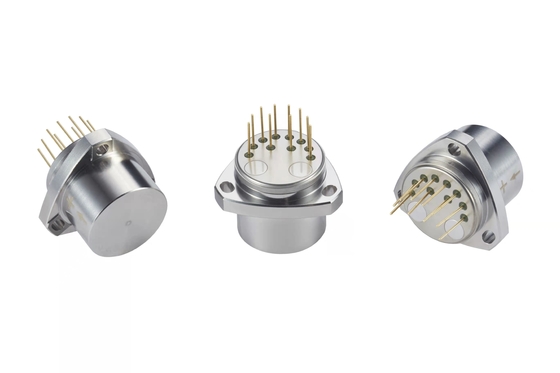

Кварцевый акселерометр навигационного класса, датчик вибрации Q-Flex QA-3000

Кварцевый акселерометр навигационного класса, датчик вибрации Q-Flex QA-3000

• Описание продукта

  Серия ACC1vибрацияа)ускорениесзакреплениеявляется высокоточным акселерометром с отличной долгосрочной стабильностью, повторяемостью, работоспособностью при запуске, адаптивностью к окружающей среде и высокой надежностью.Он может использоваться как для статических, так и для динамических испытаний.Это также стандартный датчик вибрации и датчик наклона.

  Выходной ток продукта имеет линейную связь с силой или ускорением,и пользователь может выбрать подходящее сопротивление отбора проб с помощью расчета для достижения высокой точности выходаВстроенный датчик температуры может быть использован для компенсации предвзятости и фактора масштаба и уменьшения влияния температуры окружающей среды в соответствии с требованиями пользователя.

• Технический параметр

  Серийный номер	Параметр	ACC1-01	ACC1-02	ACC1-03
  1	Диапазон	±50 г,± 60 г,± 70 г	±50 г,± 60 г,± 70 г	±50 г,± 60 г,± 70 г
  2	Предел	5 мкг	5 мкг	5 мкг
  3	Уклонение K0/K1	≤ ± 3 мг	≤ ± 3 мг	≤ ± 5 мг
  4	Коэффициент масштаба K1	10,0 - 1,30 мА/г	10,0 - 1,30 мА/г	10,0 - 1,30 мА/г
  5	Нелинейный коэффициент К2 класса II	≤±10μg/g2	≤±15μg/g2	≤±20μg/g2
  6	0g 4 часа краткосрочной стабильности	≤ 10 мкг	≤ 10мг	≤10 мг
  7	1g 4-часовая краткосрочная стабильность	≤ 10 ppm	≤ 10 ppm	≤10 ppm
  8	Противопоказания cповторяемость σK0 (1σ, 1 месяц)	≤ 10 мкг	≤15мг	≤25 мг
  9	Коэффициент масштабаcвсеобъемлющийПовторяемость σ K1/K1 (1σ, 1 месяц)	≤ 10ppm	≤20 ppm	≤30 ppm
  10	Нелинейный коэффициентcповторяемость K2/K1 (1σ, 1 месяц)	≤±10 мкг/г2	≤ ±15 μg /g2	≤ ±20 мкг/г2
  11	Температурный коэффициент предвзятости (средняя температура полной температуры)	≤ ± 10 мкг /°C	≤ ±20 мкг /°C	≤ ±30 мкг /°C
  12	Температура по шкале Коэффициент (средний показатель)  Температура)	≤ ± 10 ppm /°C	≤±30 ppm /°C	≤±50 ppm /°C
  13	Шум (840 Ом резистора отбора проб)	≤ 5 мв	≤ 8,4 мв	≤ 8,4 мв
  14	Естественная частота	400-800 Гц	400-800 Гц	400-800 Гц
  15	Пропускная способность	800-2500 Гц	800-2500 Гц	800-2500 Гц
  16	Случайные вибрации	6g ((20-2000Hz)	6g ((20-2000Hz)	6g ((20-2000Hz)
  17	Влияние	100 г,8ms,1/2sin	100 г,8ms,1/2sin	100 г,8ms,1/2sin
  18	Диапазон температуры работы	-55 ~ + 85°C	-55 ~ + 85°C	-55 ~ + 85°C
  19	Диапазон температуры хранения	-60 ~ + 120°C	-60 ~ + 120°C	-60 ~ + 120°C
  20	Электрическое питание	± 12 ~ ± 15 В	± 12 ~ ± 15 В	± 12 ~ ± 15 В
  21	Текущее потребление	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Датчик температуры	Вариант	Вариант	Вариант
  23	Размер	Ф25.4х30мм	Ф25.4х30мм	Ф25.4х30мм
  24	Вес	≤ 80 г	≤ 80 г	≤ 80 г

  Рисунок размеров
