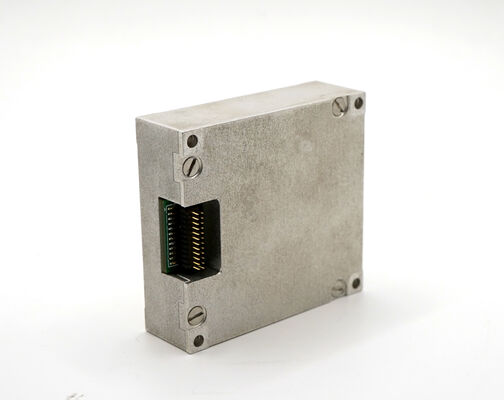

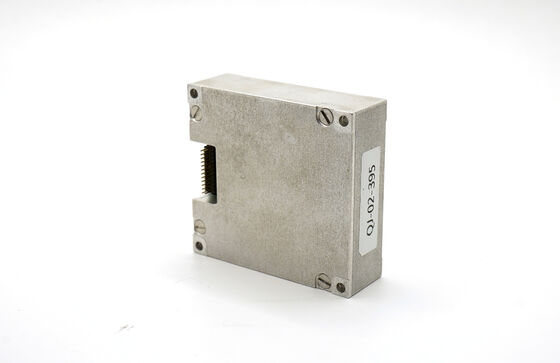

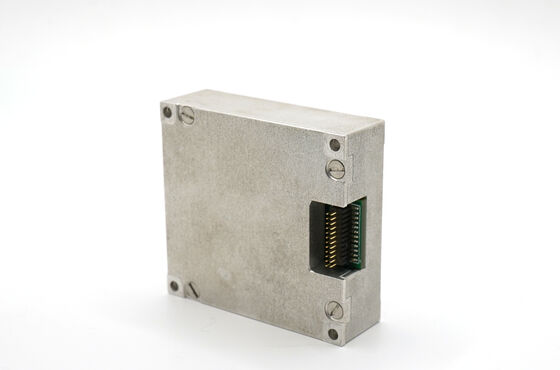

16488HB MEMS Инерциальное измерительное устройство IMU с 0,8 градусами в час Gyro 0,06mg Accelerometer и полосой пропускания 200 Hz для оборудования для географического картографирования

Name: 16488HB MEMS Инерциальное измерительное устройство IMU с 0,8 градусами в час Gyro 0,06mg Accelerometer и полосой пропускания 200 Hz для оборудования для географического картографирования
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Стабильность предвзятости:

0,8 град/ч

Пропускная способность:

200 Гц

Динамический диапазон измерений:

500/2000 град/с

Угловая случайная прогулка:

0,15 град/rt-час

Размер:

47x44x14 мм

Ряд акселерометра:

16/200г

Стабильность смещения акселерометра:

00,06 мг

Масса:

50 г

Выделить:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

Описание продукта

AIdis16488 MEMS инерциальный измерительный блок IMU 0,8 град/ч гироскопический акселерометр для геодезического картографического оборудования

Обзор продукта

Инерциальный измерительный блок MEMS 16488HB оптимизирован для геодезического и картографического оборудования, требующего точной компенсации движения. Его гироскоп со скоростью 0,8 град/ч и акселерометр 0,06 мг обеспечивают точную ориентацию и данные о скорости для мобильных LiDAR, фотограмметрии и интегрированных систем GNSS/IMU. Полная температурная компенсация обеспечивает надежные измерения в полевых условиях на открытом воздухе от -40 до +70°C.

Особенности продукта

Гироскоп 0,8 град/ч и акселерометр 0,06 мг для точного определения движения
Встроенный магнитометр и барометр для полной географической привязки.
Полоса пропускания 200 Гц для динамической компенсации движения платформы
SPI на частоте 2460 Гц для высокоскоростного сбора данных
Рабочий диапазон от -40 до +70°C для всепогодного использования в полевых условиях.
Компактный размер 47x44x14 мм для портативных геодезических приборов.

Область применения

Мобильные системы LiDAR и лазерного сканирования
Аэрофотограмметрия и ортофотопланирование
Интегрированное позиционирование GNSS/IMU для геопространственных исследований
3D-моделирование города и обследование инфраструктуры
Картирование подземных коммуникаций и трубопроводов

16488HB Технические характеристики изделия

Параметр	Условия испытаний	Мин	Типичный	Макс	Единица
Гироскоп
Динамический диапазон измерения			500	2000 г.	град/с
Стабильность нулевого смещения	Отклонение Аллана, ось Z		0,8		град/ч
Стабильность нулевого смещения	Отклонение Аллана, ось X/Y		1,6		град/ч
Стабильность нулевого смещения	В среднем 10 с, -40~+70°C, ось Z		3		град/ч
Угловое случайное блуждание			0,15		град/rt-час
Нелинейность масштабного коэффициента	ось Z		0,01		%FS
Пропускная способность			200		Гц
Акселерометр
Динамический диапазон измерения			16	200	г
Стабильность нулевого смещения	Отклонение Аллана		0,06		мг
Пропускная способность			200		Гц
Магнитометр
Динамический диапазон измерения			2,5		гаусс
Точность курса	30 мкТл, 25°С		±2,5		град
Барометр
Динамический диапазон измерения		300		1100	мбар
Коммуникация
1-сторонний SPI	Скорость передачи данных			15	МГц
1-сторонний CAN	Скорость передачи данных			1	МГц
Частота дискретизации	СПИ		2460		Гц
Электрический
Напряжение		3.0	3.3	3.6	В
Потребляемая мощность				1,5	Вт
Физический
Размер			474414		мм
Масса			50		г
Среда
Рабочая температура		-40		70	°С
Вибрация			20-2000Гц, 6,06г
Влияние			1000 г, 0,5 мс
Надежность
среднее время безотказной работы			20000		час

Скорость изменения температуры ≤ 1°C/мин, диапазон от -40°C до +70°C
Состояние вибрации: 6,06G, 20–2000 Гц.
