Легкая 6-осевая инерциальная измерительная единица акселерометр гироскопный датчик

Подробная информация

Место происхождения:

Китай

Сертификация:

Ряд гироскопа:

±500°/s

гироскоп Устойчивость к нулевому смещению:

1°/ч

Диапазон Acc:

± 16 г

Стабильность смещения акселерометра:

0.07 мг (ALLAN)

Интерфейс связи:

1-канальный SPI/UART/CAN

Пропускная способность:

150 Гц

Вес:

≤40g

РАЗМЕР:

30*30*16 мм

Упаковывая детали:

губка/коробка

Поставка способности:

500/MONTH

Выделить:

Описание продукта

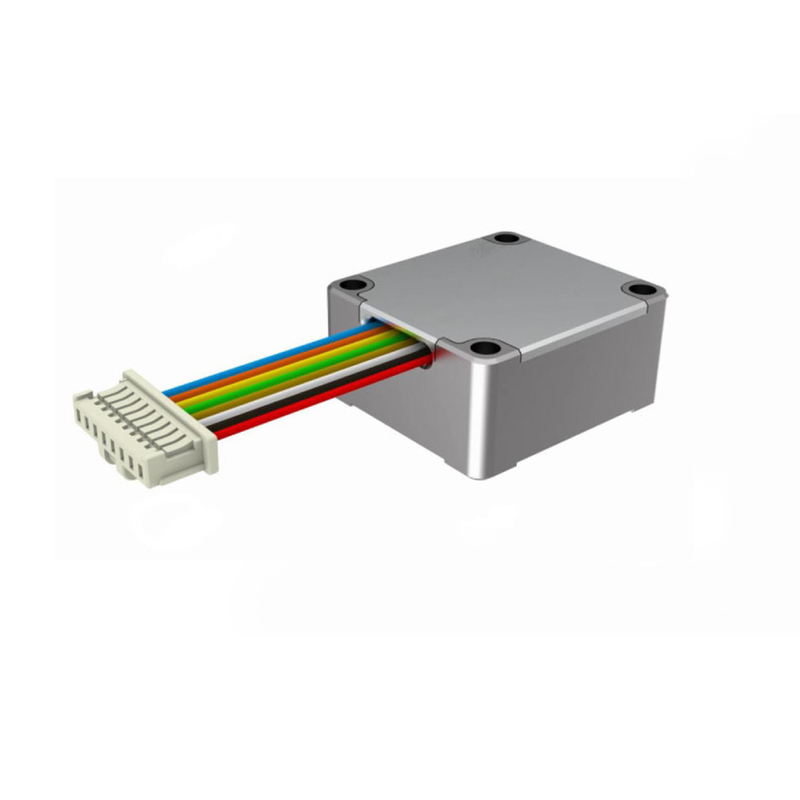

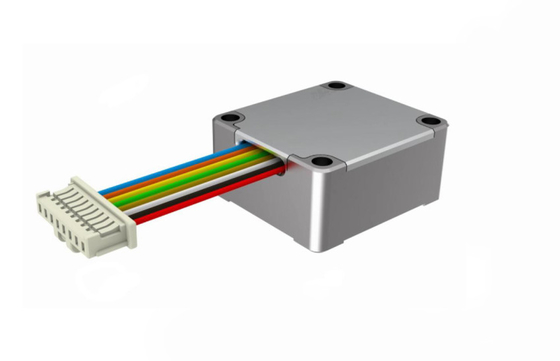

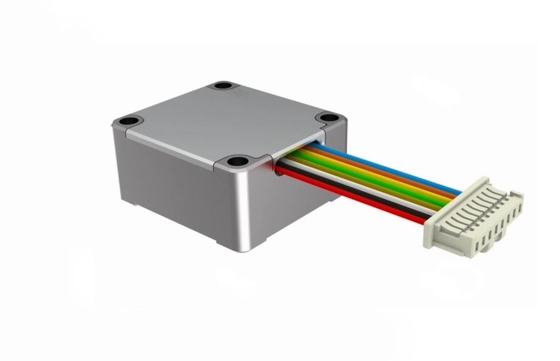

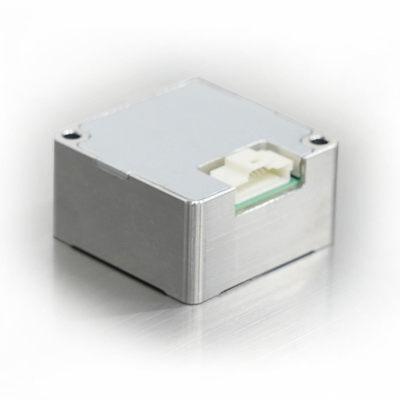

Легкая 6-осевая инерциальная измерительная единица акселерометр гироскопный датчик

Основные характеристики

Гироразмер	± 500°/с
Стабильность гиронормального поля	1°/ч
Диапазон Acc	± 16 г
Стабильность при уклоне акселерометра	00, 07 мг (ALLAN)
Интерфейс связи	1-канальный SPI/UART/CAN
Пропускная способность	150 Гц
Вес	≤ 40 г
Размер	30 мм × 30 мм × 16 мм

Характеристики продукта

Цифровой гироскоп с тремя осями:
- Динамический диапазон измерений: ±500o/s
- Стабильность при нулевой предвзятости: 1°/ч
Триаксиальный цифровой акселерометр:
- Динамический диапазон измерений: ± 16 g
- Стабильность при нулевом предвзятости: 0, 07 мг (ALLAN)
Высокая надежность: MTBF > 20 000 часов
Гарантированная точность в пределах полного температурного диапазона (-40oC - 70oC) с встроенным высокопроизводительным алгоритмом калибровки температуры и компенсации
Проектированные для работы в условиях сильных вибраций
Опции интерфейса: 1 канал UART, 1 канал SPI, 1 канал CAN

Технические параметры

Спецификации гиро

Модель	ИМУ115	IMU103	IMU109
Диапазон (°/с)	±250/±500	± 500	±250/±500
Нестабильность предвзятости (Allan, °/h)	≤ 8.0	≤ 1	≤ 3,5 ~ 4.5
Стабильность предвзятости при полной температуре (10 с, °/ч)	≤ 13	≤ 2.5	≤ 6,0 ~ 8.0
Диапазон предвзятости (°/с)	±0.15	±0.03	±0.1
Изменение предвзятости при полной температуре (°/с)	±0.08	±0.01	±0.1
Точность коэффициента масштаба (%)	0.2	0.15	0.15
Нелинейность коэффициента масштаба (% FS)	0.02	0.005	0.015
Пропускная способность (Hz)	150	150	150

Спецификации акселерометра

Модель	ИМУ115	IMU103	IMU109
Диапазон (g)	4/16	16	4/16
Стабильность предвзятости (Allan, mg)	0.065	0.02	0.055
Стабильность предвзятости при полной температуре (10 с, мг)	0.12	0.035	0.12
Диапазон предвзятости (мг)	±3	±0.75	±1.5
Изменение предвзятости при полной температуре (10 с, мг)	±3	± 1	±1.5
Точность коэффициента масштаба (%)	0.3	0.2	0.3
Нелинейность коэффициента масштаба (% FS)	0.03	0.03	0.03
Пропускная способность (Hz)	150	150	150
