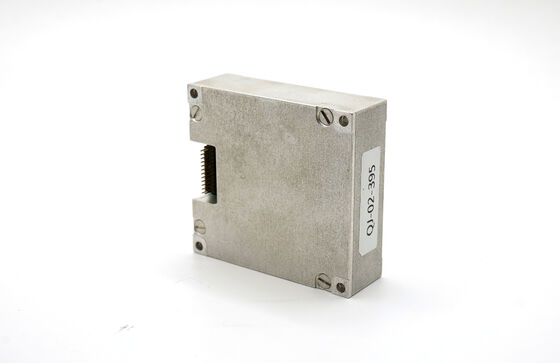

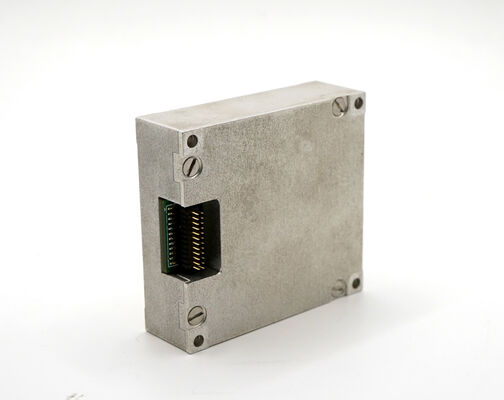

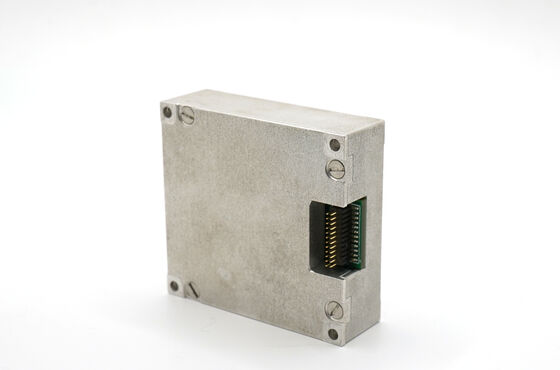

16488HB MEMS IMU 6-осевой датчик с 0,8 градуса/час Стабильностью предвзятости 200 Гц Пропускная способность и 47x44x14 мм компактный размер для беспилотных летательных аппаратов AHRS

Name: 16488HB MEMS IMU 6-осевой датчик с 0,8 градуса/час Стабильностью предвзятости 200 Гц Пропускная способность и 47x44x14 мм компактный размер для беспилотных летательных аппаратов AHRS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Стабильность предвзятости:

0,8 град/ч

Пропускная способность:

200 Гц

Динамический диапазон измерений:

500/2000 град/с

Угловая случайная прогулка:

0,15 град/rt-час

Размер:

47x44x14 мм

Ряд акселерометра:

16/200г

Стабильность смещения акселерометра:

00,06 мг

Масса:

50 г

Выделить:

MEMS IMU accelerometer gyro sensor

UAV drone AHRS attitude reference

0.8 deg/h bias 6-axis IMU

Описание продукта

16488HB MEMS IMU Accelerometer Gyro 0,8 deg/h Bias 6-Axis Sensor для беспилотных летательных аппаратов AHRS

Обзор продукции

16488HB высокопроизводительный МЭМС ИМУ предназначен для беспилотных летательных аппаратов с системой ориентации и ориентации (AHRS).Этот компактный 47x44x14мм датчик выводит 3-осе угловой скорости и 3-осе ускорения с интегрированным магнитометром и барометромВстроенная калибровка температуры обеспечивает точную производительность от -40°C до +70°C.

Характеристики продукта

3-осевой гироскоп: диапазон ±2000 градусов/с, стабильность отклонения 0,8 градуса/ч (ось Allan, Z)
3-осевой акселерометр: диапазон ±200 г, стабильность предвзятости 0,06 мг (Allan)
3-осевой магнитометр и цифровой барометр для полной навигации
Интерфейсы связи SPI (2460 Гц) и CAN
47х44х14мм компактный размер и вес всего 50г
MTBF 20,000h с 1000g удар и 6,06g сопротивления вибрации

Область применения

Управление полетами БПЛА и беспилотных летательных аппаратов и стабилизация положения
полезные нагрузки для аэрокартографии и фотограмметрии
Инспекционные и мониторинговые системы с использованием беспилотных летательных аппаратов
Точность навигации сельскохозяйственных беспилотников
Автономное управление дроном доставки

Спецификации продукции

Параметр	Условия испытания	Минуты	Типичный	Макс	Единица
Гироскоп
Динамический диапазон измерений			500	2000	градусы/с
Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		Deg/h
Стабильность с нулевым уклоном	Дифференциация Алана, ось X/Y		1.6		Deg/h
Стабильность с нулевым уклоном	Средняя температура 10 с, -40 ~ +70°C, ось Z		3		Deg/h
Угловой случайный ход			0.15		Deg/rt-hr
Нелинейность коэффициента масштаба	Ось Z		0.01		% ФС
Пропускная способность			200		Гц
Ускоритель
Динамический диапазон измерений			16	200	g
Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
Пропускная способность			200		Гц
Магнетометр
Динамический диапазон измерений			2.5		Гаус
Точность курса	30μT, 25°C		±2.5		дег
Барометр
Динамический диапазон измерений		300		1100	мбар
Коммуникация
Однонаправленный SPI	Ставка Baud			15	МГц
Однонаправленный КОН	Ставка Baud			1	МГц
Частота отбора проб	ППИ		2460		Гц
Электрические
Напряжение		3.0	3.3	3.6	V
Потребление энергии				1.5	W
Физические
Размер			47х44х14		мм
Вес			50		g
Экология
Рабочая температура		-40		70	°C
Вибрация			20-2000 Гц, 6,06 г
Влияние			1000 г, 0,5 мс
Надежность
MTBF			20000		h

Скорость изменения температуры ≤ 1°C/мин, диапазон от -40°C до +70°C
Условия вибрации: 6,06G, 20Hz~2000Hz
