Сенсор высокоточной угловой скорости MFOG-24 микро-нановолоконный оптический гироскоп

Name: Сенсор высокоточной угловой скорости MFOG-24 микро-нановолоконный оптический гироскоп
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: МФОГ-24
Price: 700 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	МФОГ-24
МОК:	1
цена:	700$
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Максимальная угловая скорость:

±500°/s

Стабильность смещения:

≤2°/ч

Нолевая предвзятость:

≤2°/ч

Коэффициент случайного блуждания:

≤0,04°/√ч

Напряжение питания:

+5В

Тип выхода:

Аналоговый

ширина полосы:

≥300 Гц

Измерение:

φ24X39 мм

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/месяц

Описание продукта

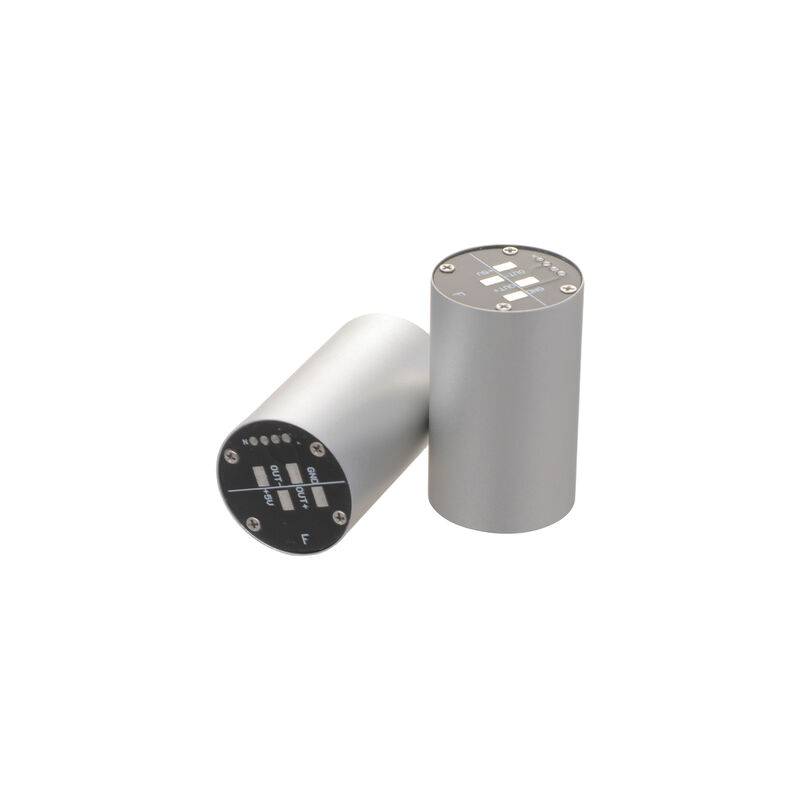

Высокоточный датчик угловой скорости MFOG-24 Микро-нано-волоконный гироскоп

Обзор продукта

МФОГ-24объединяет оптику, механику и электронику в одном компактном блоке, используяЭффект Саньякадля достижения точного определения угловой скорости. Благодаря цилиндрической конструкции φ24×39 мм и весу менее 30 г он идеально подходит для применений, где размер, вес и надежность имеют решающее значение. Егоконструкция без движущихся частейобеспечивает долговечность и минимальное обслуживание, а быстрый запуск и низкое энергопотребление (<1,5 Вт) делают его идеальным дляБПЛА, дроны, автономные транспортные средства и промышленная робототехника.

Ключевые особенности

Диапазон угловой скорости: ±500°/с, со сверхнизким дрейфом нулевого смещения ≤1,5°/ч.
Нелинейность масштабного коэффициента: 300 ppm
Угловое случайное блуждание: ≤0,03°/ч^1/2
Рабочая температура: от -40°C до +65°C, при хранении до +85°C.
Устойчивость к вибрации: 20 г (20–2000 Гц)
Совместимая замена дляФизоптика ВГ191АД

Сценарии применения

Стабилизация БПЛА и дронов:Точное измерение ориентации обеспечивает плавный полет и точное позиционирование.
Автономные транспортные средства и робототехника:Повышает надежность навигации в сложных условиях.
Промышленная автоматизация:Интегрируется в роботизированные манипуляторы и прецизионное оборудование для стабильного управления движением.
Аэрокосмическая и спутниковая навигация:Компактный размер и высокая надежность соответствуют строгим аэрокосмическим стандартам.

Технические характеристики

МФОГ-24 vs МФОГ-24-АН vs Физоптика ВГ191АД – Полное сравнение параметров

Параметр	Единица	МФОГ-24	МФОГ-24-АН	Физоптика ВГ191АД
Диапазон измерения	°/с	±500	±300	300
Масштабный коэффициент	LSB/°/с или мВ/°/с	3600 младших разрядов/°/с	7 мВ/°/с	0,02 % среднеквадратичного значения
Нелинейность масштабного коэффициента	ppm	300	≤1000	Н/Д
Стабильность нулевого смещения (10 с, 1σ)	°/ч	≤1,5	≤2	1 (минимальная дисперсия Аллана)
Повторяемость при нулевом смещении (1σ)	°/ч	≤1,5	≤2	Н/Д
Угловое случайное блуждание (ARW)	°/√ч	≤0,03	≤0,04	0,012
Полоса пропускания (3 дБ)	Гц / кГц	≥300 Гц	≥450 Гц	0,6 кГц
Магнитный отклик	°/ч/Гаусс	Н/Д	Н/Д	3 / 0,05 типичное
Инициализация	с	Быстрый	Быстрый	0,03
Источник питания	В	5 ±0,15	5 ±0,15	+5В
Потребляемая мощность	Вт	≤1,5	≤0,7	0,5
Скорость передачи данных	кГц	Н/Д	Н/Д	8 (24-бит)
Скорость передачи данных	кБд	Н/Д	Н/Д	921.6, асинхронный RS422
Рабочая температура	°С	-40~+65	-40~+65	-40…+70
Срок службы/температура хранения	°С	-55~+85	-55~+85	-55…+85 (>2 ч, нерабочий)
Случайная вибрация	г	20, 20-2000 Гц	20 г	18 г, 20–2000 Гц, среднеквадратичное значение
Потрясения	г	Н/Д	Н/Д	750 г, полусинусоида 1 мс
Размеры	мм	φ24 × 39	φ24 × 39	φ24 × 48
Масса	г	≤30	≤30	30 / 45
Жилье	--	Структурный + Оптический + Электроника	Структурный + Оптический + Электроника	Алюминиевый сплав/мк-металл, IP67
Наработка на отказ / срок службы	год	Н/Д	Н/Д	15 (при соблюдении условий влажности)
Движущиеся части	--	Никто	Никто	Никто
Запускать	--	Быстрый	Быстрый	0,03 с
Приложения	--	БПЛА, робототехника, контроль ориентации, прецизионные измерения	БПЛА, робототехника, контроль ориентации, прецизионные измерения	БПЛА, робототехника, контроль ориентации, прецизионные измерения
Замена	--	Совместимость с Физоптика ВГ191АД	Совместимость с Физоптика ВГ191АД	Н/Д

Электрический интерфейс

Число	Определение
1	5В
2	Аналоговый выход Низкий
3	Аналоговый выход высокий
4	Земля
