Подробная информация о продукции

Дом продукты

Заводские MEMS гироскопические чипы напрямую от производителя. Доступен OEM. Быстрая доставка

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

Стабильность предвзятости:

<0,1°/ч

Пропускная способность:

200 Гц

Угловая случайная прогулка:

<0,05°/√ч

Точность вывода:

24 бита

Рабочая температура:

-40ºC к +85ºC

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

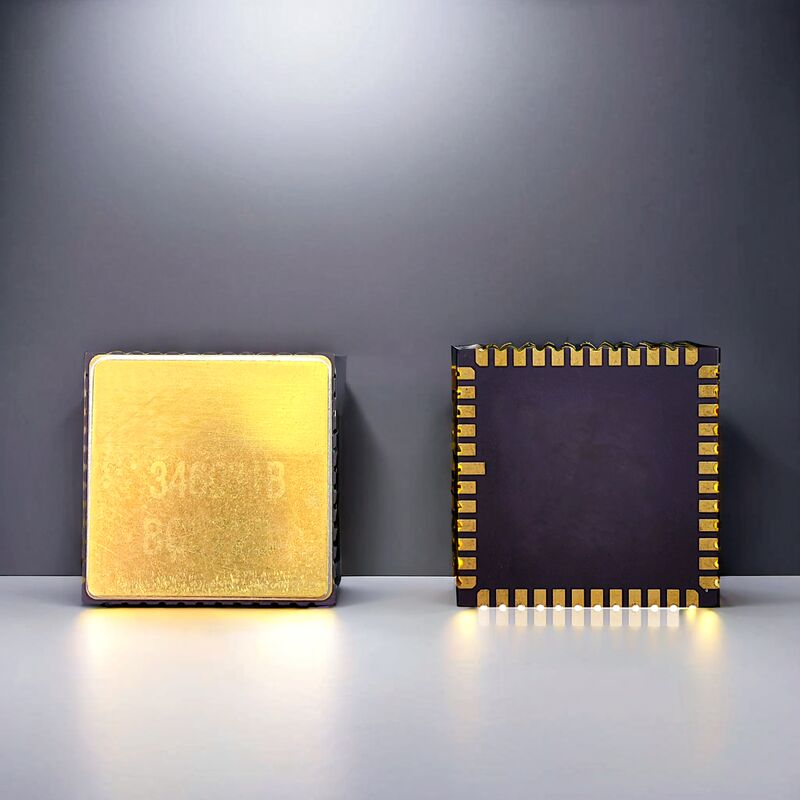

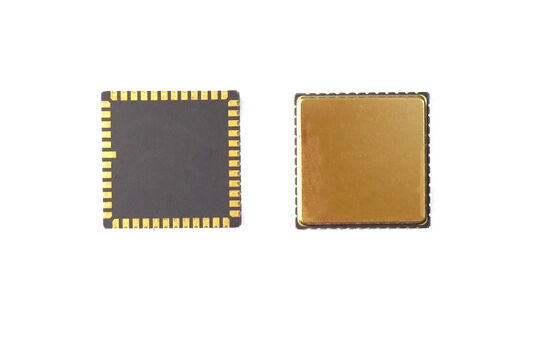

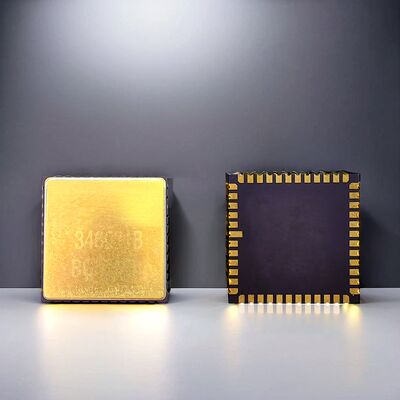

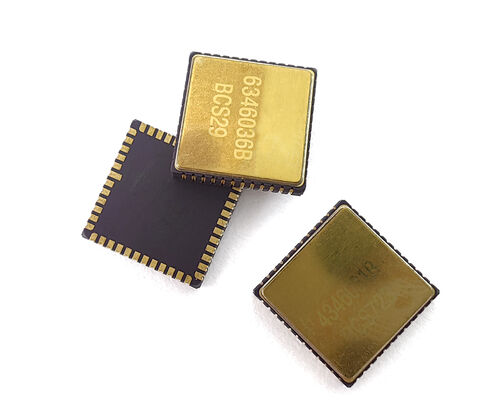

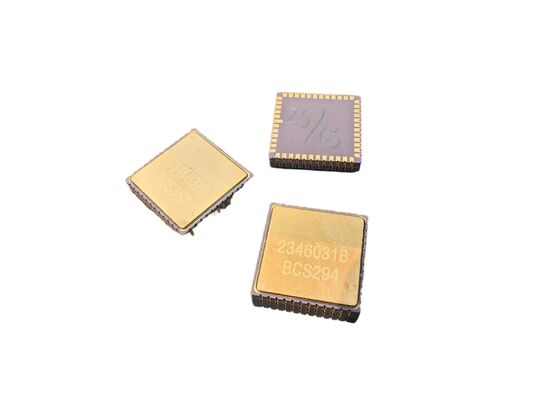

MEMS Gyro Chip - OEM прямой изготовитель доступен с быстрой доставкой

Обзор продукции

Используя передовую технологию MEMS, этот гироскопический чип обеспечивает точные и надежные данные о угловой скорости для навигации и управления.Его низкий дрейф и высокая стабильность делают его подходящим для требовательных приложений, таких как аэрокосмическая промышленность, робототехники и автономных систем.

Руководящие принципы проектирования ПКБ

Конденсаторы для разъединения кнопок VCP, VREF, VBUF и VREG следует размещать как можно ближе к кнопам.
Минимизировать эквивалентное сопротивление следов
Подключите другие концы конденсаторов разъединения для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальной заземлению через магнитный шарик
Разместить конденсаторы разъединения для VCC и VIO рядом с соответствующими булавами
ВКК требует широких следов ПКБ для обеспечения стабильности напряжения (примерно 35 мА тока во время нормальной работы)
Избегайте маршрутизации под пакетом для плавной сборки
Найти компоненты, чтобы избежать зоны концентрации напряжения
Избегайте больших элементов рассеивания тепла и областей с внешним механическим контактом, экструзии и тяги
Избегайте мест, где при установке позиционирующие винты склонны к деформации

Технические спецификации

Производительность	Единица	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	градусы/с	400	400	400	400	400	100
Ширина полосы @ 3DB (настройка)	Гц	90	180	200	200	300	50
Точность вывода (цифровой SPI)	кусочки	24	24	24	24	24	24
Выпускная скорость (ODR) (настраиваемая)	Гц	12 километров	12 километров	12 километров	12 километров	12 километров	12 километров
Задержка (соответствует требованиям)	мс	< 3	< 1.5	< 1.5	< 1.5	< 1	< 6
Стабильность предвзятости	Deg/hr ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Устойчивость к предвзятости (1σ 10s)	Deg/hr ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Ошибка предвзятости над температурой (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Коэффициент масштаба при 25°С	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента масштаба (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Коэффициент масштаба против температуры (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Нелинейность коэффициента масштаба (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Угловой случайный ход (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (от пика до пика)	градусы/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Чувствительность значения	°/ч/г	< 1	< 1	< 1	< 3	< 1	< 1

Дополнительные спецификации

Время включения питания (действительные данные): 750 миль
Резонансная частота датчика: 10,5k-13,5kHz
Удар (направление): 500 г, 1 мс.
Сопротивление ударам (отключение питания): 10000 г, 10 мс
Вибрация (включенная мощность): 18 g rms (20 Hz до 2 kHz)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25V
Потребление тока: 45mA

Инструкция по установке
