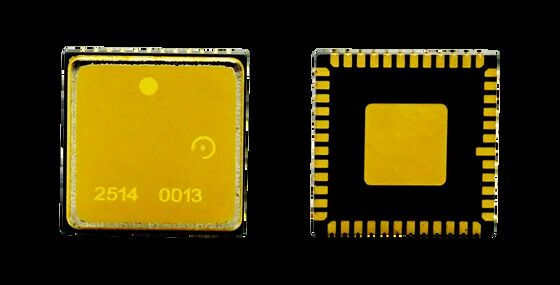

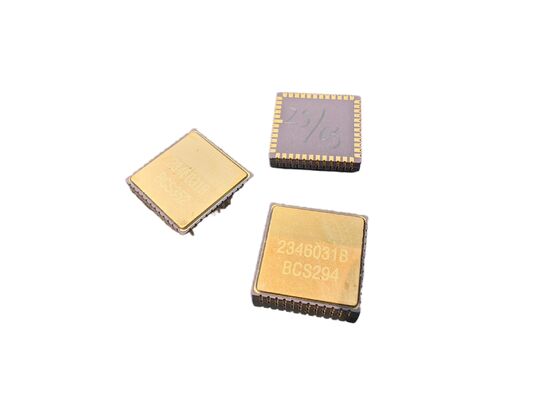

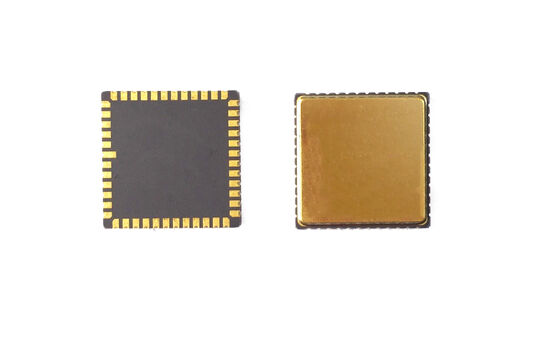

Высокоточный угловой датчик скорости MEMS для прецизионного управления MGZ318HC-A1

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400

Стабильность предвзятости:

<0,1°/ч

ширина полосы:

200 Гц

Угловая случайная прогулка:

<0,05°/√ч

Напряжение питания:

5±0,25 В

Текущее потребление:

45 мА

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

Высокопроизводительный MEMS-сенсор угловой скорости для точного управления MGZ318HC-A1

Обзор продукта

Наш MEMS-гироскоп обеспечивает точное и стабильное определение движения для систем навигации и управления следующего поколения. Обладая низким уровнем шума и высокой надежностью, он поддерживает применение в БПЛА, робототехнике и автономных транспортных средствах. OEM-кастомизация обеспечивает совместимость с вашими специфическими системными требованиями.

Рекомендации по проектированию печатных плат

Развязывающие конденсаторы для выводов VCP, VREF, VBUF и VREG должны быть расположены как можно ближе к выводам
Минимизировать эквивалентное сопротивление дорожек
Подключите другие концы развязывающих конденсаторов для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальному заземлению через магнитный фильтр
Разместите развязывающие конденсаторы для VCC и VIO близко к соответствующим выводам
Нормальный рабочий ток VCC: приблизительно 35 мА - требует широких дорожек печатной платы для стабильности напряжения
Избегайте прокладки под корпусом для плавной сборки
Располагайте компоненты так, чтобы избежать зон концентрации напряжений
Избегайте зон с элементами большого тепловыделения, внешним механическим контактом, экструзией, вытягиванием и зонами деформации от установочных винтов

Технические характеристики

Производительность	Единица измерения	MGZ318HC-A1
Диапазон	град/с	400
Полоса пропускания @3DB (настраиваемая)	Гц	200
Точность выходных данных (цифровой SPI)	бит	24
Частота выходных данных (ODR) (настраиваемая)	Гц	12K
Задержка (настраиваемая)	мс	<1.5
Стабильность смещения	град/ч (1σ)	<0.1
Стабильность смещения (1σ 10с)	град/ч (1σ)	<1
Ошибка смещения по температуре (1σ)	град/ч (1σ)	<10
Коэффициент масштабирования при 25°C	lsb/град/с	16000
Повторяемость коэффициента масштабирования (1σ)	ppm (1σ)	<20ppm
Коэффициент масштабирования в зависимости от температуры (1σ)	ppm (1σ)	<150ppm
Нелинейность коэффициента масштабирования (1σ)	ppm	<150ppm
Угловой случайный шум (ARW)	°/√ч	<0.05
Шум (пик-пик)	град/с	<0.35
Чувствительность к ускорению G	°/ч/g	<1
Время включения (действительные данные)	с	750м
Резонансная частота датчика	Гц	10.5k-13.5K

Экологические характеристики

Удар (при включении)	500g, 1мс
Ударопрочность (при выключении)	10000g, 10мс
Вибрация (при включении)	18g RMS (20Гц - 2кГц)
Рабочая температура	-40°C до +85°C
Температура хранения	-55°C до +125°C
Напряжение питания	5±0.25В
Потребление тока	45мА

Инструкции по установке
