Микроэлектромеханический гироскоп с низким дрейфом для системы стабилизации БПЛА

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

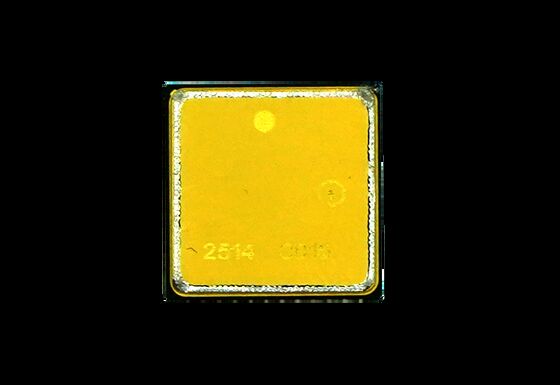

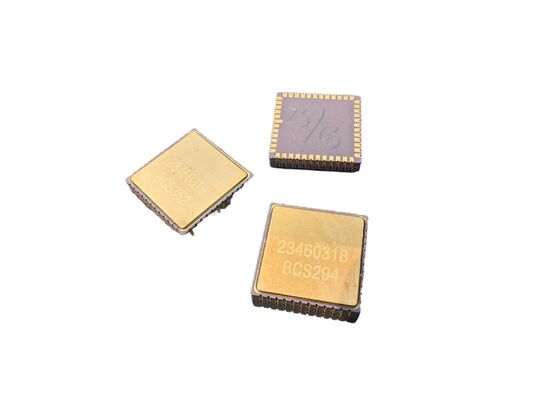

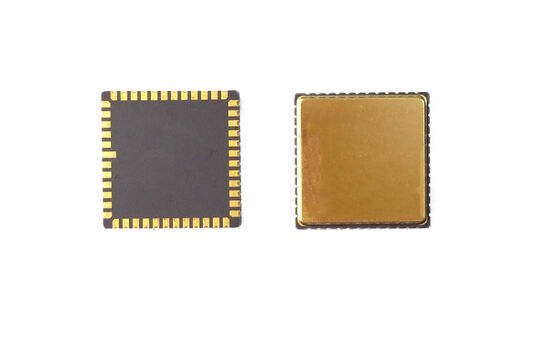

Микроэлектромеханический гироскопический чип с низким дрейфом для системы стабилизации БПЛА

Обзор продукта

Благодаря высокой чувствительности и низкому дрейфу этот микроэлектромеханический гироскопический чип обеспечивает точное обнаружение движения в сложных условиях. Он подходит для стабилизации БПЛА, робототехники и систем автономной навигации. Его компактная конструкция и низкое энергопотребление делают его идеальным для современных встраиваемых решений.

Рекомендации по проектированию печатных плат

Разделительные конденсаторы для выводов VCP, VREF, VBUF и VREG должны располагаться как можно ближе к выводам
Минимизируйте эквивалентное сопротивление дорожек
Подключите другие концы разделительных конденсаторов для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальному заземлению через магнитный фильтр
Разместите разделительные конденсаторы для VCC и VIO близко к соответствующим выводам
Обеспечьте широкие дорожки печатной платы для VCC (ток около 35 мА при нормальной работе)
Избегайте прокладки под корпусом для обеспечения плавной сборки
Размещайте компоненты так, чтобы избежать областей концентрации напряжений
Избегайте крупных элементов рассеивания тепла и областей с внешним механическим контактом
Предотвратите размещение в зонах, подверженных выдавливанию, вытягиванию или деформации во время установки

Технические характеристики

Производительность	Единица измерения	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	град/с	400	400	400	400	400	100
Полоса пропускания @3DB (настраиваемая)	Гц	90	180	200	200	300	50
Точность выходного сигнала (цифровой SPI)	бит	24	24	24	24	24	24
Частота выходного сигнала (ODR) (настраиваемая)	Гц	12K	12K	12K	12K	12K	12K
Задержка (настраиваемая)	мс	<3	<1.5	<1.5	<1.5	<1	<6
Стабильность смещения	град/ч(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Стабильность смещения (1σ 10с)	град/ч(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Ошибка смещения по температуре (1σ)	град/ч(1σ)	<5	<5	<10	<30	10	5
Коэффициент шкалы при 25°C	lsb/град/с	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента шкалы (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Коэффициент шкалы в зависимости от температуры (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Нелинейность коэффициента шкалы (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Угловая случайная блуждание (ARW)	°/√ч	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (пик-пик)	град/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Чувствительность к G-фактору	°/ч/g	<1	<1	<1	<3	<1	<1

Дополнительные характеристики

Время включения (действительные данные): 750 мс
Резонансная частота датчика: 10,5–13,5 кГц
Удар (при включении): 500g, 1 мс
Ударопрочность (при выключении): 10000g, 10 мс
Вибрация (при включении): 18g RMS (от 20 Гц до 2 кГц)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25 В
Потребляемый ток: 45 мА

Инструкции по установке
