MGZ318HC-A1 MEMS гироскопический датчик угловой скорости для системы управления полетом БПЛА

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

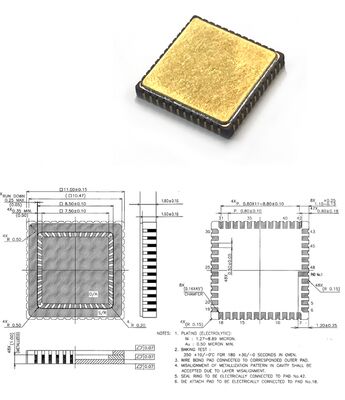

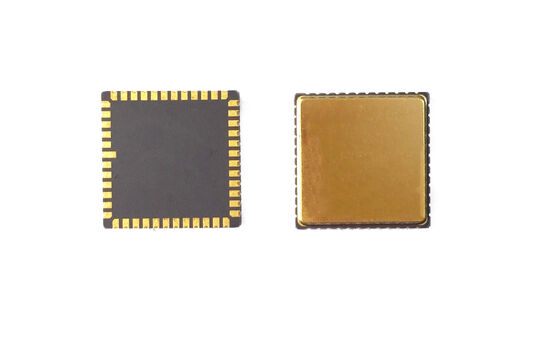

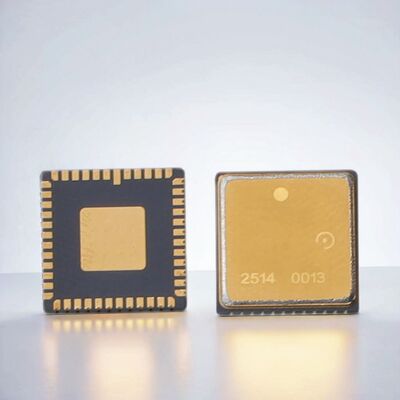

Микросхема MEMS гироскопа MGZ318HC-A1 для системы управления полетом БПЛА

Обзор продукта

Наша микросхема MEMS гироскопа оптимизирована для высокопроизводительных IMU и INS приложений. Обладая низкой нестабильностью смещения и высокой устойчивостью к вибрациям, она обеспечивает точные и стабильные данные для систем навигации и управления. Компактный размер и гибкие интерфейсы облегчают интеграцию в различные платформы.

Рекомендации по проектированию печатных плат

Развязывающие конденсаторы для выводов VCP, VREF, VBUF и VREG должны располагаться как можно ближе к выводам
Минимизировать эквивалентное сопротивление дорожек
Подключить другие концы развязывающих конденсаторов для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальному заземлению через магнитную бусину
Разместить развязывающие конденсаторы для VCC и VIO близко к соответствующим выводам
Нормальная работа VCC требует около 35 мА тока - используйте широкие дорожки печатной платы для стабильности напряжения
Избегайте прокладки дорожек под корпусом для плавной сборки
Размещайте компоненты так, чтобы избежать зон концентрации напряжений
Избегайте крупных элементов рассеивания тепла и зон с внешним механическим контактом, экструзией и натяжением
Избегайте зон, где установочные винты склонны к деформации во время установки

Технические характеристики

Производительность	Единица измерения	MGZ318HC-A1
Диапазон	град/с	400
Полоса пропускания @3DB (настраиваемая)	Гц	200
Точность выходных данных (цифровой SPI)	бит	24
Частота выходных данных (ODR) (настраиваемая)	Гц	12K
Задержка (настраиваемая)	мс	<1.5
Стабильность смещения	град/ч(1σ)	<0.1
Стабильность смещения (1σ 10с)	град/ч(1σ)	<1
Ошибка смещения по температуре (1σ)	град/ч(1σ)	<10
Коэффициент преобразования при 25°C	lsb/град/с	16000
Повторяемость коэффициента преобразования (1σ)	ppm(1σ)	<20ppm
Коэффициент преобразования в зависимости от температуры (1σ)	ppm(1σ)	<150ppm
Нелинейность коэффициента преобразования (1σ)	ppm	<150ppm
Угловой случайный блуждание (ARW)	°/√ч	<0.05
Шум (пик-пик)	град/с	<0.35
Чувствительность к G-фактору	°/ч/g	<1
Время включения (валидные данные)	с	750м
Резонансная частота датчика	Гц	10.5k-13.5K

Экологические характеристики

Удар (при включении): 500g, 1мс

Ударопрочность (при выключении): 10000g, 10мс

Вибрация (при включении): 18g RMS (20Гц - 2кГц)

Рабочая температура: -40°C до +85°C

Температура хранения: -55°C до +125°C

Напряжение питания: 5±0.25В

Потребляемый ток: 45мА

Инструкции по установке
