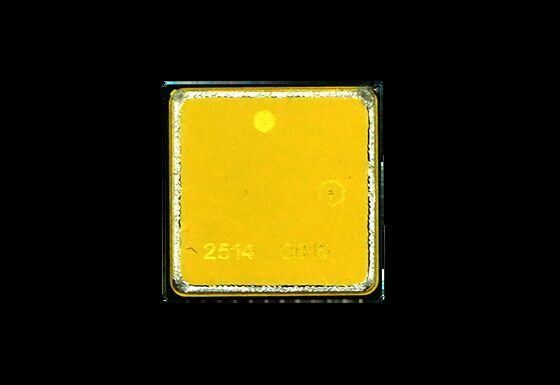

Производитель микроэлектромеханических гироскопов с низким уровнем шума и высокой точностью для промышленной автоматизации

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

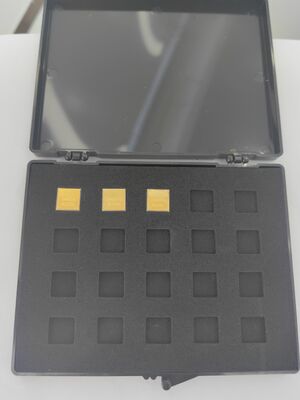

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

Производитель микросхем MEMS для гироскопов низкий уровень шума высокая точность для промышленной автоматизации

Обзор продукции

Разработанный для передовых систем навигации и управления, этот микросхема MEMS обеспечивает точное измерение угловой скорости с низким дрейфом и высокой надежностью.и системы автоматизации, где стабильность и точность являются критическимиГибкая интеграция и услуги OEM доступны.

Руководящие принципы проектирования ПКБ

Конденсаторы для разъединения кнопок VCP, VREF, VBUF и VREG следует размещать как можно ближе к кнопам.
Минимизировать эквивалентное сопротивление следов
Подключите другие концы конденсаторов разъединения для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальной заземлению через магнитный шарик
Разместить конденсаторы разъединения для VCC и VIO рядом с соответствующими булавами
Обеспечить широкие следы ПКБ для VCC (приблизительно 35 мА тока при нормальной работе)
Избегайте маршрутизации под пакетом для плавной сборки
Найти компоненты, чтобы избежать зоны концентрации напряжения
Избегайте районов с большими элементами рассеивания тепла, внешнего механического контакта, экструзии, тяги и позиционирования винтовых зоны изгиба

Технические спецификации

Производительность	Единица	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	градусы/с	400	400	400	400	400	100
Ширина полосы @ 3DB (настройка)	Гц	90	180	200	200	300	50
Точность вывода (цифровой SPI)	кусочки	24	24	24	24	24	24
Выпускная скорость (ODR) (настраиваемая)	Гц	12 километров	12 километров	12 километров	12 километров	12 километров	12 километров
Задержка (соответствует требованиям)	мс	< 3	< 1.5	< 1.5	< 1.5	< 1	< 6
Стабильность предвзятости	Deg/hr ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Устойчивость к предвзятости (1σ 10s)	Deg/hr ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Ошибка предвзятости над температурой (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Коэффициент масштаба при 25°С	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента масштаба (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Коэффициент масштаба против температуры (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Нелинейность коэффициента масштаба (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Угловой случайный ход (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (от пика до пика)	градусы/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Чувствительность значения	°/ч/г	< 1	< 1	< 1	< 3	< 1	< 1

Дополнительные спецификации

Время включения питания (действительные данные): 750 миль
Резонансная частота датчика: 10,5k-13,5kHz

Пригодный для окружающей среды

Удар (направление): 500 г, 1 мс.
Сопротивление ударам (отключение питания): 10000 г, 10 мс
Вибрация (включенная мощность): 18 g rms (20 Hz до 2 kHz)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25V
Потребление тока: 45mA

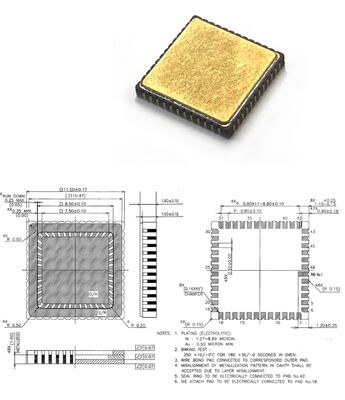

Инструкция по установке
