Китайский производитель микросхем MEMS-гироскопа Высокая точность с низким дрейфом

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

Стабильность предвзятости:

<0,1°/ч

ширина полосы:

200 Гц

Угловая случайная прогулка:

<0,05°/√ч

Точность вывода:

24 бита

Рабочая температура:

-40ºC к +85ºC

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

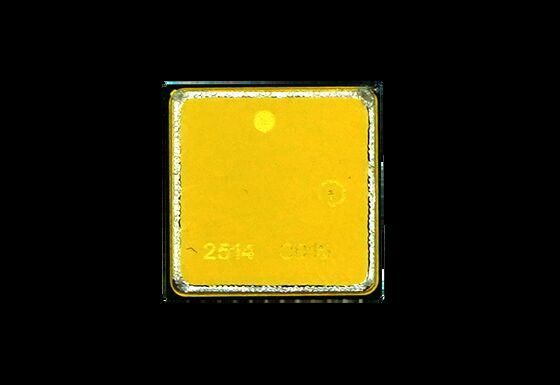

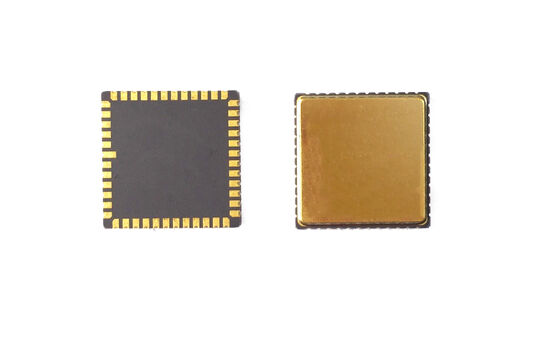

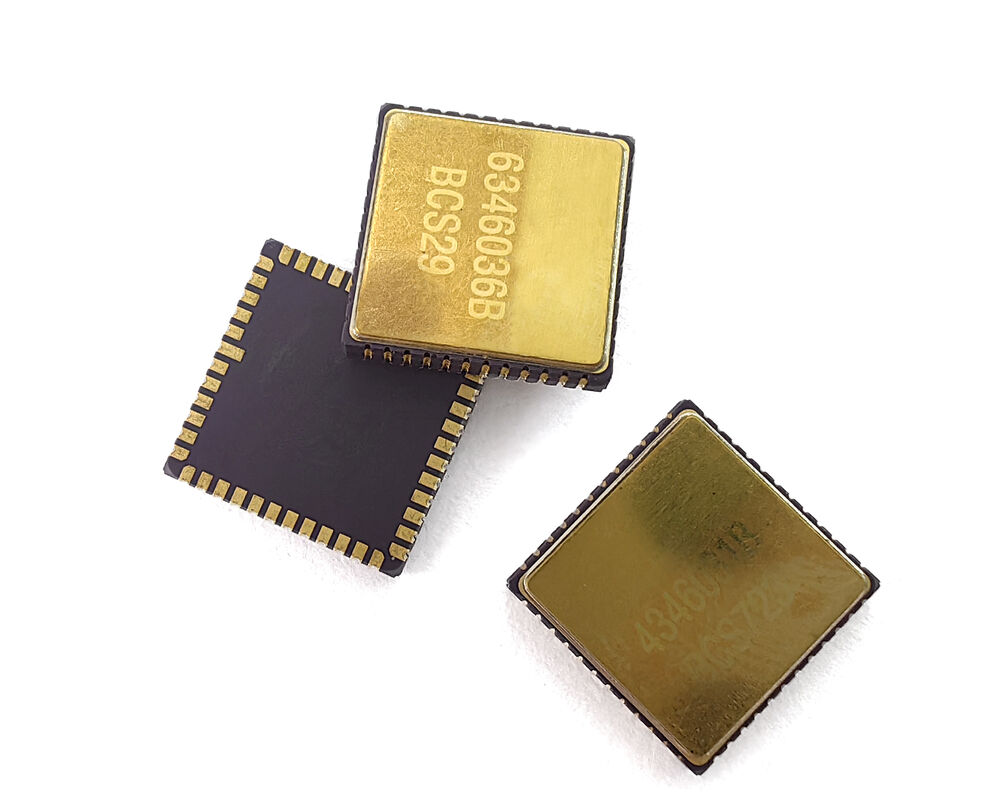

Китайский производитель микросхем гироскопов MEMS с высокой точностью и низким дрейфом

Обзор продукта

Наша микросхема гироскопа MEMS обеспечивает высокоточное определение движения с низким энергопотреблением и компактными размерами. Она оптимизирована для инерциальных измерительных блоков (IMU) и систем инерциальной навигации, обеспечивая стабильную работу в динамических условиях. Благодаря высокой устойчивости к помехам и настраиваемым функциям, она поддерживает широкий спектр промышленных и коммерческих применений.

Руководство по проектированию печатных плат

Развязывающие конденсаторы для выводов VCP, VREF, VBUF и VREG должны располагаться как можно ближе к выводам
Минимизировать эквивалентное сопротивление дорожек
Подключите другие концы развязывающих конденсаторов для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальному заземлению через магнитный фильтр
Разместите развязывающие конденсаторы для VCC и VIO близко к соответствующим выводам
VCC требует широких дорожек на печатной плате для обеспечения стабильности напряжения (ток около 35 мА при нормальной работе)
Избегайте прокладки дорожек под корпусом для облегчения сборки
Размещайте компоненты так, чтобы избежать зон концентрации напряжений
Избегайте зон с элементами большого тепловыделения, внешним механическим контактом, экструзией, вытягиванием и деформацией от установочных винтов во время установки

Технические характеристики

Производительность	Единица измерения	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	град/с	400	400	400	400	400	100
Полоса пропускания @3DB (настраиваемая)	Гц	90	180	200	200	300	50
Точность выходных данных (цифровой SPI)	бит	24	24	24	24	24	24
Частота выходных данных (ODR) (настраиваемая)	Гц	12K	12K	12K	12K	12K	12K
Задержка (настраиваемая)	мс	<3	<1.5	<1.5	<1.5	<1	<6
Стабильность смещения	град/ч (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Стабильность смещения (1σ 10с)	град/ч (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Ошибка смещения по температуре (1σ)	град/ч (1σ)	<5	<5	<10	<30	10	5
Коэффициент преобразования при 25°C	LSB/град/с	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента преобразования (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Коэффициент преобразования в зависимости от температуры (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Нелинейность коэффициента преобразования (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Угловой случайный шум (ARW)	°/√ч	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (от пика до пика)	град/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Чувствительность к G-фактору	°/ч/g	<1	<1	<1	<3	<1	<1

Дополнительные характеристики

Время включения (действительные данные): 750 мс

Резонансная частота датчика: 10.5k-13.5kHz

Удар (при включении): 500g, 1мс

Ударопрочность (при выключении): 10000g, 10мс

Вибрация (при включении): 18g RMS (20 Гц - 2 кГц)

Рабочая температура: -40°C до +85°C

Температура хранения: -55°C до +125°C

Напряжение питания: 5±0.25V

Потребляемый ток: 45mA

Инструкции по установке
