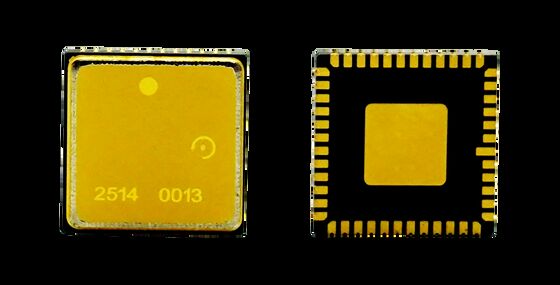

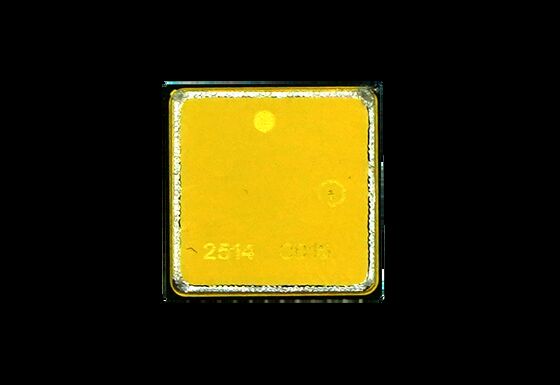

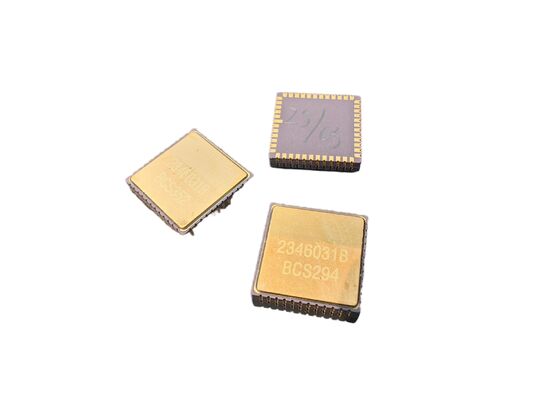

Надежный чип MEMS гироскопа по заводской цене для систем навигации БПЛА

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

Стабильность предвзятости:

<0,1°/ч

ширина полосы:

200 Гц

Точность вывода:

24 бита

Угловая случайная прогулка:

<0,05°/√ч

Рабочая температура:

-40ºC к +85ºC

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

Надежный гироскопический датчик MEMS по заводской цене для систем навигации БПЛА

Описание продукта

Разработанный для обеспечения точности и надежности, наш гироскопический датчик MEMS обеспечивает стабильное измерение угловой скорости с минимальным дрейфом и высокой стабильностью. Он надежно работает при вибрациях и перепадах температуры, что делает его пригодным для БПЛА, робототехники и автономных систем. Простота интеграции и поддержка OEM делают его предпочтительным выбором для разработчиков систем.

Рекомендации по проектированию печатных плат

Развязывающие конденсаторы для выводов VCP, VREF, VBUF и VREG должны располагаться как можно ближе к выводам
Минимизировать эквивалентное сопротивление дорожек
Подключите другие концы развязывающих конденсаторов для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальному заземлению через магнитный фильтр
Разместите развязывающие конденсаторы для VCC и VIO близко к соответствующим выводам
Нормальная работа VCC требует около 35 мА тока - используйте широкие дорожки печатной платы для стабильности напряжения
Избегайте прокладки под корпусом для плавной сборки
Располагайте компоненты так, чтобы избежать зон концентрации напряжений
Избегайте крупных элементов рассеивания тепла и зон с внешним механическим контактом
Предотвратите размещение в зонах, подверженных деформации во время установки

Технические параметры

Производительность	Единица измерения	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	град/с	400	400	400	400	400	100
Полоса пропускания @3DB (настраиваемая)	Гц	90	180	200	200	300	50
Точность выходного сигнала (цифровой SPI)	бит	24	24	24	24	24	24
Частота выходного сигнала (ODR) (настраиваемая)	Гц	12K	12K	12K	12K	12K	12K
Задержка (настраиваемая)	мс	<3	<1.5	<1.5	<1.5	<1	<6
Стабильность смещения	град/ч(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Стабильность смещения (1σ 10с)	град/ч(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Ошибка смещения по температуре (1σ)	град/ч(1σ)	<5	<5	<10	<30	10	5
Коэффициент шкалы при 25°C	lsb/град/с	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента шкалы (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Коэффициент шкалы vs температура (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Нелинейность коэффициента шкалы (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Угловой случайный шум (ARW)	°/√ч	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (пик-пик)	град/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Чувствительность к G-фактору	°/ч/g	<1	<1	<1	<3	<1	<1

Дополнительные спецификации

Время включения (действительные данные): 750 мс
Резонансная частота датчика: 10,5-13,5 кГц
Удар (при включении): 500g, 1 мс
Ударопрочность (при выключении): 10000g, 10 мс
Вибрация (при включении): 18g RMS (от 20 Гц до 2 кГц)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25 В
Потребляемый ток: 45 мА
