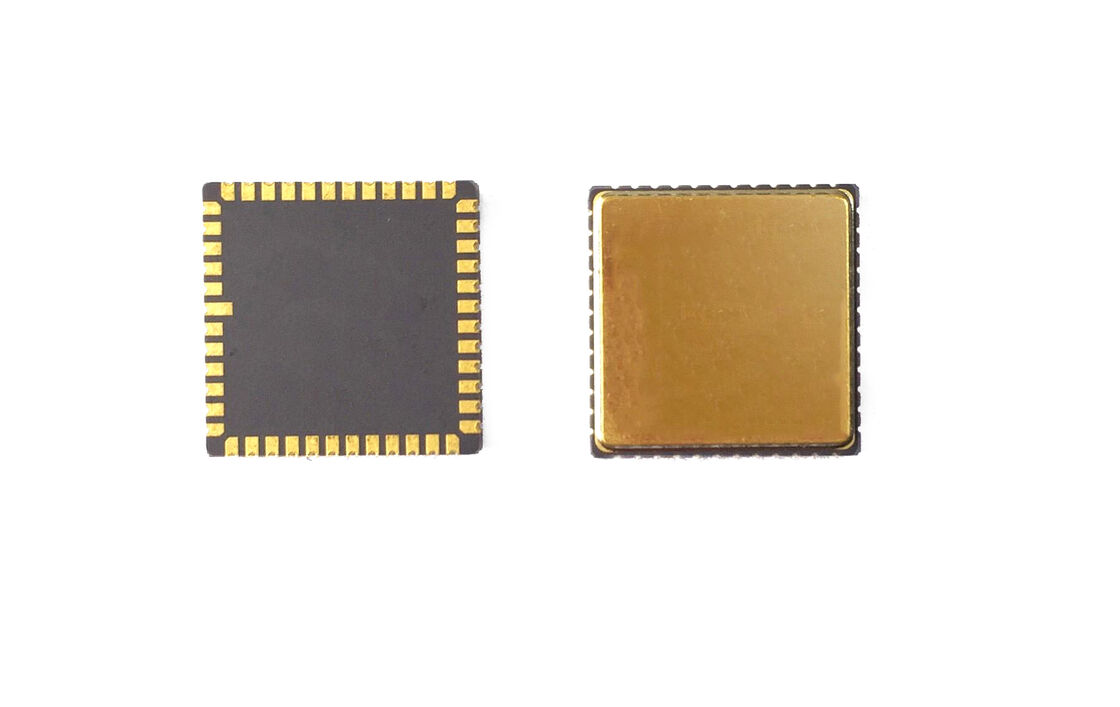

Высокопроизводительный одноосевой MEMS гироскопический чип для интегрированной навигационной системы

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

Стабильность предвзятости:

<0,1°/ч

Пропускная способность:

200 Гц

Угловая случайная прогулка:

<0,05°/√ч

Рабочая температура:

-40ºC к +85ºC

Напряжение питания:

5±0,25 В

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Выделить:

Одноосевой MEMS гироскопный чип

Гироскоп MEMS для навигационной системы

Интегрированный навигационный гироскоп

Описание продукта

Высокопроизводительный одноосевой гироскоп MEMS для интегрированной навигационной системы

Этот высокопроизводительный гироскоп MEMS обеспечивает точное и стабильное измерение угловой скорости для навигационных и управляющих систем. Обладая низким уровнем шума, низким дрейфом и отличной адаптивностью к окружающей среде, он идеально подходит для управления полетом БПЛА, инерциальной навигации и промышленной автоматизации. Разработанный для бесшовной интеграции, он поддерживает гибкие интерфейсы и варианты настройки.

Руководство по проектированию печатных плат

Разделительные конденсаторы для выводов VCP, VREF, VBUF и VREG должны располагаться как можно ближе к выводам
Минимизировать эквивалентное сопротивление дорожек
Подключите другие концы разделительных конденсаторов для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальному заземлению через магнитный фильтр
Разместите разделительные конденсаторы для VCC и VIO близко к соответствующим выводам
Нормальный рабочий ток VCC: примерно 35 мА - требует широких дорожек печатной платы для стабильности напряжения
Избегайте прокладки под корпусом для плавной сборки
Размещайте компоненты так, чтобы избежать зон концентрации напряжений
Избегайте зон с крупными теплоотводящими элементами, внешним механическим контактом, экструзией, вытягиванием и деформацией от установочных винтов во время установки

Технические параметры

Производительность	Единица измерения	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	град/с	400	400	400	400	400	100
Полоса пропускания @3DB (настраиваемая)	Гц	90	180	200	200	300	50
Точность выходного сигнала (цифровой SPI)	бит	24	24	24	24	24	24
Частота выходного сигнала (ODR) (настраиваемая)	Гц	12K	12K	12K	12K	12K	12K
Задержка (настраиваемая)	мс	<3	<1.5	<1.5	<1.5	<1	<6
Стабильность смещения	град/ч(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Стабильность смещения (1σ 10с)	град/ч(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Ошибка смещения по температуре (1σ)	град/ч(1σ)	<5	<5	<10	<30	10	5
Коэффициент преобразования при 25°C	lsb/град/с	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента преобразования (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Коэффициент преобразования в зависимости от температуры (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Нелинейность коэффициента преобразования (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Угловой случайный шум (ARW)	°/√ч	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (пик-пик)	град/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Чувствительность к G	°/ч/g	<1	<1	<1	<3	<1	<1

Дополнительные спецификации

Время включения (действительные данные): 750 мс
Резонансная частота датчика: 10,5-13,5 кГц
Удар (при включении): 500g, 1 мс
Ударопрочность (при выключении): 10000g, 10 мс
Вибрация (при включении): 18g RMS (от 20 Гц до 2 кГц)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25 В
Потребляемый ток: 45 мА

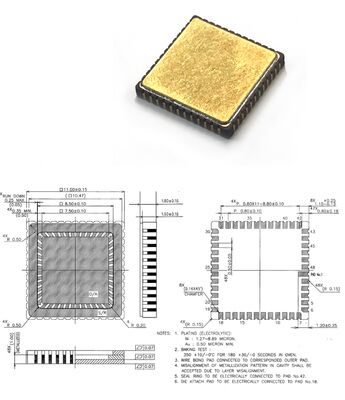

Инструкции по установке
