Высокоточный гироскоп MEMS 1-осевой датчик угловой скорости для промышленного управления

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

Стабильность предвзятости:

<0,1°/ч

Пропускная способность:

200 Гц

Угловая случайная прогулка:

<0,05°/√ч

Точность вывода:

24 бита

Рабочая температура:

-40ºC к +85ºC

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

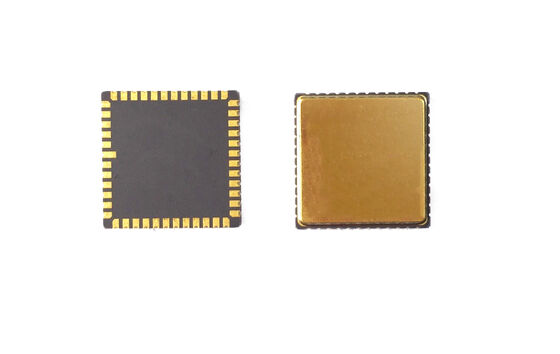

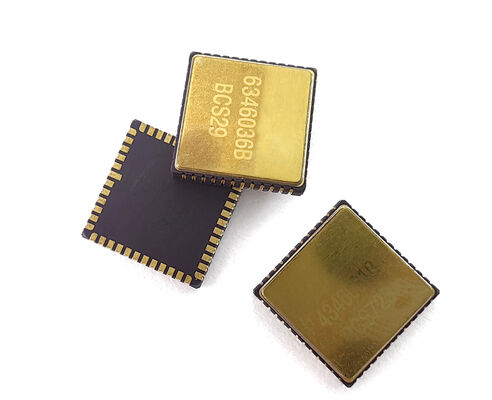

Высокоточный MEMS гироскопный чип 1 оси угловой датчик скорости для промышленного управления

Обзор продукции

Наш микросхема гироскопа MEMS - высокоточный датчик угловой скорости, предназначенный для требовательных приложений управления движением и навигации.и сильная устойчивость к ударам и вибрациямЕго компактный дизайн и цифровые интерфейсы позволяют легко интегрироваться в IMU, UAV и робототехнические системы.OEM настройка доступна для удовлетворения ваших точных требований.

Руководящие принципы проектирования ПКБ

Конденсаторы для разъединения кнопок VCP, VREF, VBUF и VREG следует размещать как можно ближе к кнопам.
Минимизировать эквивалентное сопротивление следов
Другие концы конденсаторов разъединения для VREF, VBUF и VREG подключаются к ближайшему AVSS_LN, а затем к сигнальной земле с помощью магнитного шарика
Конденсаторы для разъединения VCC и VIO, расположенные рядом с соответствующими булавами
Нормальный рабочий ток VCC: приблизительно 35 mA - требует широких следов PCB для стабильности напряжения
Избегайте маршрутизации под упаковкой для плавной сборки
Найти компоненты, чтобы избежать зоны концентрации напряжения
Избегайте больших теплораспределяющих элементов и мест с внешним механическим контактом, экструзии, тяги или деформации во время установки

Технические спецификации

Производительность	Единица	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	градусы/с	400	400	400	400	400	100
Ширина полосы @ 3DB (настройка)	Гц	90	180	200	200	300	50
Точность вывода (цифровой SPI)	кусочки	24	24	24	24	24	24
Выпускная скорость (ODR) (настраиваемая)	Гц	12 километров	12 километров	12 километров	12 километров	12 километров	12 километров
Задержка (соответствует требованиям)	мс	< 3	< 1.5	< 1.5	< 1.5	< 1	< 6
Стабильность предвзятости	Deg/hr ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Устойчивость к предвзятости (1σ 10s)	Deg/hr ((1σ)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Ошибка предвзятости над температурой (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Коэффициент масштаба при 25°С	Lsb/deg/s	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента масштаба (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Коэффициент масштаба против температуры (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Нелинейность коэффициента масштаба (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Угловой случайный ход (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (от пика до пика)	градусы/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Чувствительность значения	°/ч/г	< 1	< 1	< 1	< 3	< 1	< 1

Дополнительные спецификации

Время включения питания (действительные данные): 750 миль
Резонансная частота датчика: 10,5k-13,5kHz
Удар (направление): 500 г, 1 мс.
Сопротивление ударам (отключение питания): 10000 г, 10 мс
Вибрация (включенная мощность): 18 g rms (20 Hz до 2 kHz)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25V
Потребление тока: 45mA

Инструкция по установке
