Микроэлектромеханический гироскоп Высокоточный датчик угловой скорости

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400

Стабильность предвзятости:

<0,1°/ч

Стабильность смещения (10 с):

<1°/ч

Стабильность смещения (1 с):

<3°/ч

Ошибка смещения по температуре:

<10°/ч

Предвзятость повторяемость:

<0,5°/ч

Ширина полосы @3DB по индивидуальному заказу):

200 Гц

Угловое случайное блуждание (ARW):

<0,05°/√ч

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

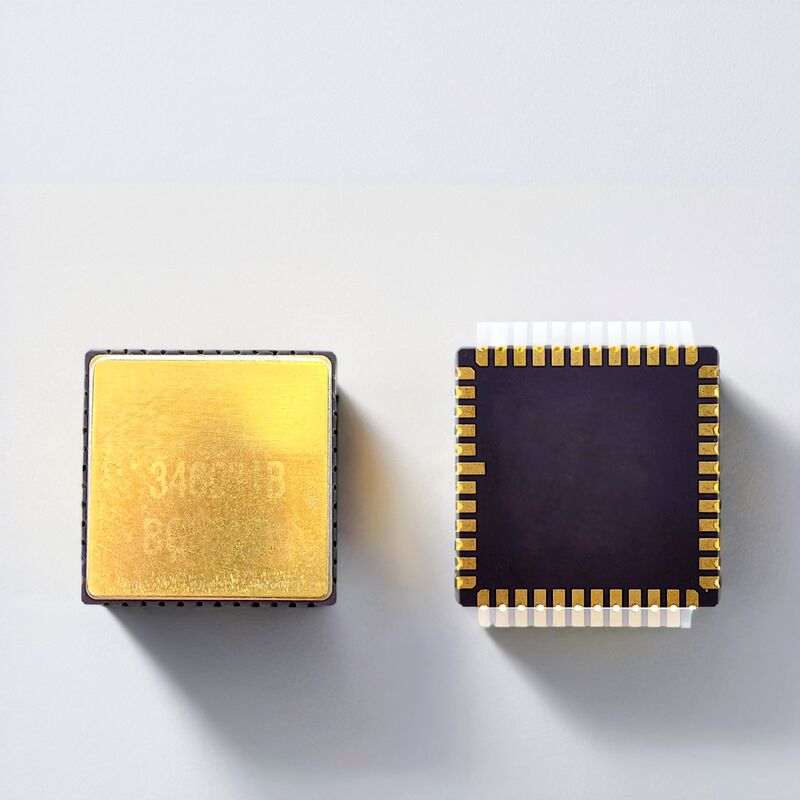

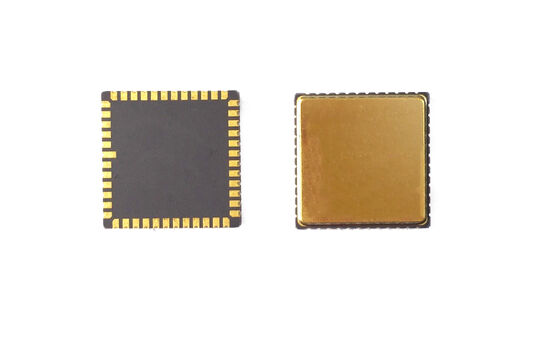

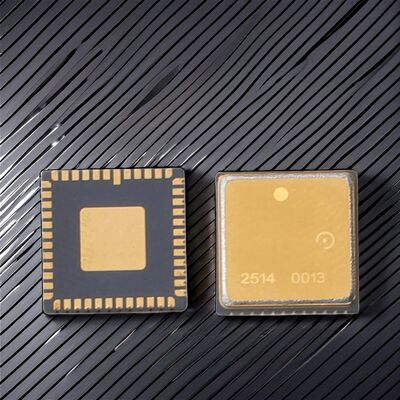

Этот высокопроизводительный гироскопический чип MEMS обеспечивает точное и стабильное измерение угловой скорости для систем навигации и управления. Обладая низким уровнем шума, низким дрейфом и отличной адаптивностью к окружающей среде, он идеально подходит для управления полетом БПЛА, инерциальной навигации и промышленной автоматизации. Дизайн

Дизайн печатной платы:

Развязывающие конденсаторы для выводов VCP, VREF, VBUF и VREG должны располагаться как можно ближе к выводам, а эквивалентное сопротивление дорожек должно быть минимизировано. Другие концы развязывающих конденсаторов для VREF, VBUF и VREG подключаются к ближайшему AVSS _ LN, а затем к сигнальному заземлению через магнитную бусину. Развязывающие конденсаторы для VCC и VIO также располагаются близко к соответствующим выводам. При нормальной работе VCC общий ток составит около 35 мА, что требует широкой дорожки на печатной плате для обеспечения стабильности напряжения. Для плавной сборки устройства старайтесь избегать прокладки дорожек под корпусом. Располагайте компоненты так, чтобы избежать областей концентрации напряжений. Необходимо избегать крупных элементов рассеивания тепла и областей с внешним механическим контактом, экструзией и вытягиванием, а также областей, где установочные винты склонны к деформации при общей установке.

Технические параметры

Производительность	Единица измерения	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Диапазон	град/с	400	400	400	400	400	100
Полоса пропускания @3DB (настраиваемая)	Гц	90	180	200	200	300	50
Точность выходного сигнала (цифровой SPI)	бит	24	24	24	24	24	24
Частота выходного сигнала (ODR) (настраиваемая)	Гц	12K	12K	12K	12K	12K	12K
Задержка (настраиваемая)	мс	<3	<1.5	<1.5	<1.5	<1	<6
Стабильность смещения	град/ч (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Стабильность смещения (1σ, 10с)	град/ч (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Ошибка смещения по температуре (1σ)	град/ч (1σ)	<5	<5	<10	<30	10	5
Коэффициент масштабирования при 25°C	lsb/град/с	20000	20000	16000	16000	20000	80000
Повторяемость коэффициента масштабирования (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Коэффициент масштабирования в зависимости от температуры (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Нелинейность коэффициента масштабирования (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Угловая случайная блуждание (ARW)	°/√ч	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Шум (пик-пик)	град/с	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Чувствительность к G	°/ч/g	<1	<1	<1	<3	<1	<1
Время включения (действительные данные)	с	750м
Резонансная частота датчика	Гц	10.5k-13.5K
Пригодность к условиям эксплуатации
Удар (при включении)	500g, 1мс
Ударопрочность (при выключении)	10000g, 10мс
Вибрация (при включении)	18g RMS (20 Гц - 2 кГц)
Рабочая температура	-40°C----+85°C
Температура хранения	-55°C----+125°C
Напряжение питания	5±0.25V
Потребляемый ток	45ма

Инструкции по установке
