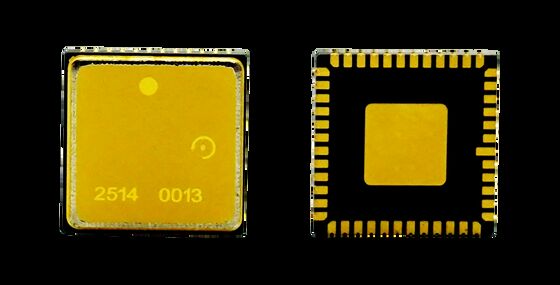

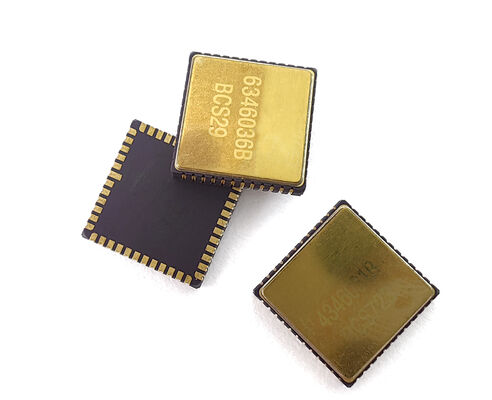

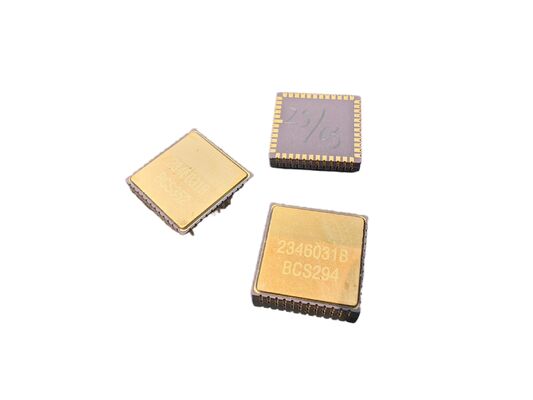

Высокоточный MEMS гироскопный чип MGZ318HC-A1 для навигации БПЛА с низким дрейфом

Наименование марки:	Firepower
Номер модели:	МГЗ318HC-A1
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон измерения:

400 град/с

Стабильность предвзятости:

<0,1°/ч

ширина полосы:

200 Гц

Угловая случайная прогулка:

<0,05°/√ч

Точность вывода:

24 бита

Напряжение питания:

5±0,25 В

Упаковывая детали:

sponge+box

Поставка способности:

500/месяц

Описание продукта

Высокоточный MEMS гироскопный чип MGZ318HC-A1 для навигации БПЛА с низким дрейфом

Обзор продукции

MGZ318HC-A1 представляет собой высокоточный микросхема гироскопа MEMS, специально разработанный для навигационных приложений БПЛА, с исключительной стабильностью отклонения и низкими характеристиками дрейфа.

Руководящие принципы проектирования ПКБ

Разместите конденсаторы разъединения для булавок VCP, VREF, VBUF и VREG как можно ближе к булавкам
Минимизировать эквивалентное сопротивление следов
Подключить другие концы конденсаторов разъединения для VREF, VBUF и VREG к ближайшему AVSS_LN, а затем к сигнальной заземлению через магнитный шарик
Конденсаторы позиционной развязки для VCC и VIO вблизи соответствующих штифтов
Обеспечить широкие следы ПКБ для ВКК (приблизительно 35mA тока при нормальной работе)
Избегайте маршрутизации под упаковкой для плавной сборки
Расположение компонентов вдали от зоны концентрации напряжения
Избегайте районов с большими элементами рассеивания тепла, внешнего механического контакта, экструзии, тяги и позиционирования винтовых зоны изгиба

Технические спецификации

Производительность	Единица	MGZ318HC-A1
Диапазон	градусы/с	400
Ширина полосы @ 3DB (настройка)	Гц	200
Точность вывода (цифровой SPI)	кусочки	24
Выпускная скорость (ODR) (настраиваемая)	Гц	12 километров
Задержка (соответствует требованиям)	мс	< 1.5
Стабильность предвзятости	Deg/hr (1σ)	<0.1
Устойчивость к предвзятости (1σ 10s)	Deg/hr (1σ)	< 1
Ошибка предвзятости над температурой (1σ)	Deg/hr (1σ)	< 10
Коэффициент масштаба при 25°С	Lsb/deg/s	16000
Повторяемость коэффициента масштаба (1σ)	ppm (1σ)	< 20 ppm
Коэффициент масштаба против температуры (1σ)	ppm (1σ)	< 150 ppm
Нелинейность коэффициента масштаба (1σ)	ppm	< 150 ppm
Угловой случайный ход (ARW)	°/√h	<0.05
Шум (от пика до пика)	градусы/с	<0.35
G Чувствительность значения	°/ч/г	< 1
Время включения (действительные данные)	с	750 метров
Резонансная частота датчика	hz	10.5к-13.5к.
