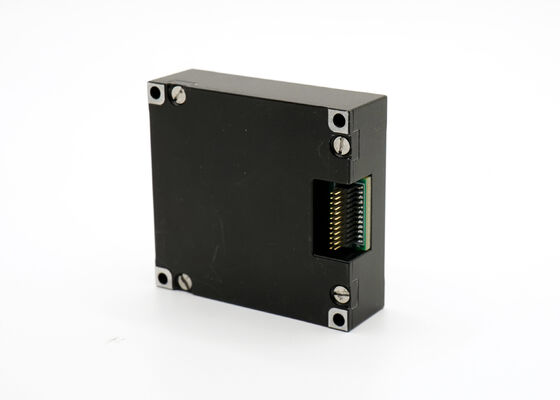

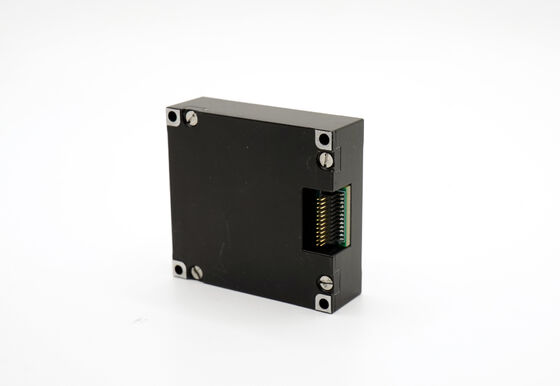

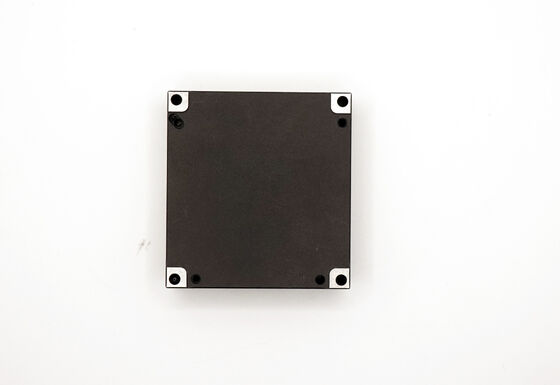

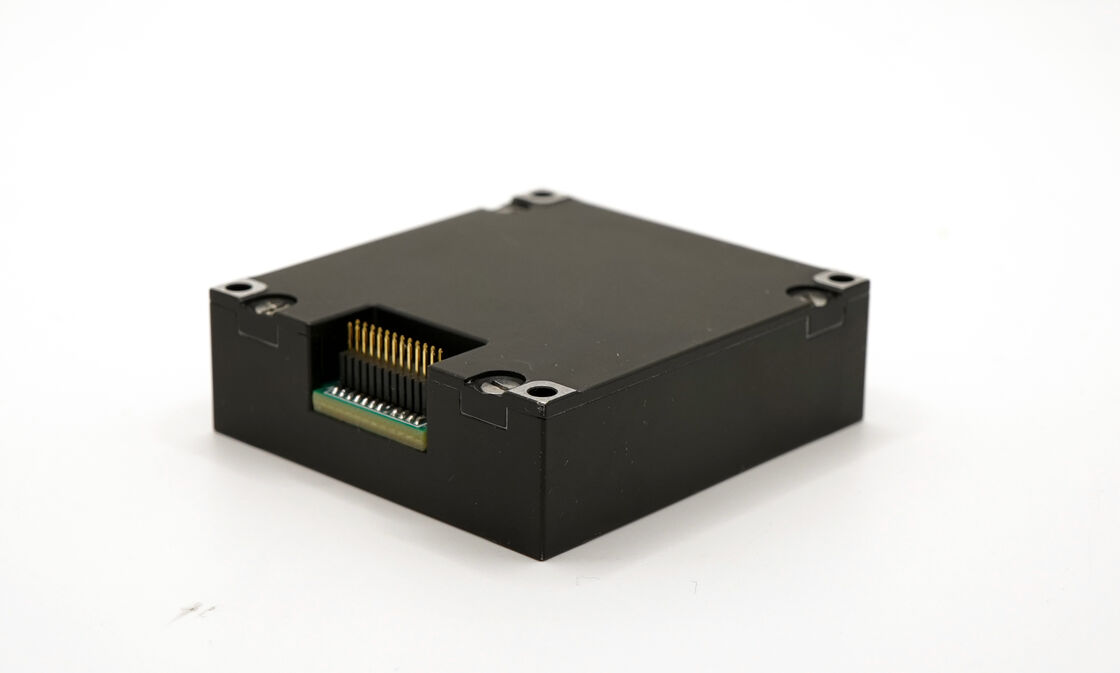

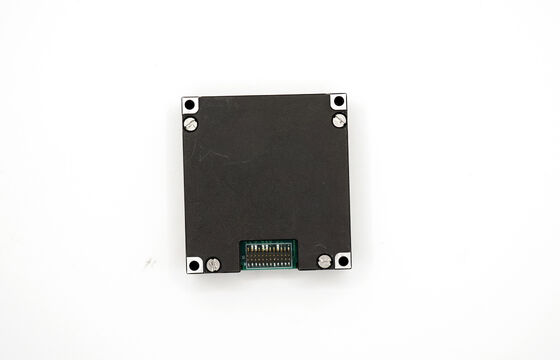

Волоконно-оптические гироскопические инерциальные измерительные блоки для системы определения курса и тангажа

Name: Волоконно-оптические гироскопические инерциальные измерительные блоки для системы определения курса и тангажа
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
цена:	600$
Условия оплаты:	D/A, T/T.
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Динамический диапазон измерений:

500/2000°/с

Стабильность предвзятости:

0,8°/ч

Угловая случайная прогулка:

0,15°/√ч

Пропускная способность:

200 Гц

Ряд акселерометра:

16/200г

Стабильность смещения акселерометра:

00,06 мг

Размер:

47×44×14 мм

масса:

50 г

Упаковывая детали:

Губка Carton+

Поставка способности:

500/месяц

Описание продукта

Гироскопические инерциальные измерительные блоки на основе оптоволокна для системы индикации курса и положения

Обзор продукта

Высокопроизводительный MEMS IMU 16488HB разработан для беспилотных транспортных средств, геодезии и стабилизирующих платформ. Он выдает 3 угловые скорости и 3 ускорения с нулевой стабильностью смещения (гироскоп 3°/ч GJB, ось Z; акселерометр 0,4 мг GJB) и высокой адаптивностью к окружающей среде. Его компактный размер и низкое энергопотребление делают его подходящим для широкого спектра мобильных и промышленных применений.

Особенности продукта

Трехосевой цифровой гироскоп:
- Динамический диапазон измерения ±2000°/с
- Стабильность нулевого смещения: 3°/ч (GJB, 10с, ось Z), 0,8°/ч (ALLAN, ось Z)
Трехосевой цифровой акселерометр:
- Динамический диапазон измерения ±200g
- Стабильность нулевого смещения: 0,4 мг (GJB, 10с), 0,06 мг (ALLAN)
Трехосевой цифровой магнитометр:2,5 гаусс
Цифровой барометр:300 мбар ~ 1100 мбар
Высокая надежность:Среднее время наработки на отказ 20000 ч
Гарантированная точность в полном диапазоне температур (-40°C ~ +80°C):Встроенный высокопроизводительный алгоритм калибровки и компенсации температуры
Подходит для работы при сильных вибрациях:6,06 G, 20 ~ 2000 Гц
Подходит для работы в условиях сильных ударов:1000 G, 0,5 мс

Область применения

Беспилотное транспортное средство
Связь в движении
Геодезия и картография
Стабилизирующая платформа

Индикаторы продукта

Индекс продукта 16488HB

Параметр	Условия испытаний	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Гироскоп
Динамический диапазон измерения			500	2000	°/с
Стабильность нулевого смещения	Дисперсия Аллана, ось Z		0,8		°/ч
Стабильность нулевого смещения	Дисперсия Аллана, оси X и Y		1,6		°/ч
Стабильность нулевого смещения	Среднее значение за 10 с (-40°C ~ +70°C, постоянная температура), ось Z		3		°/ч
Стабильность нулевого смещения	Среднее значение за 10 с (-40°C ~ +70°C, постоянная температура), оси X и Y		6		°/ч
Нулевое смещение	Диапазон нулевого смещения, ось Z		±0,07		°/с
Нулевое смещение	Диапазон нулевого смещения, оси X и Y		±0,2		°/с
Изменение нулевого смещения в полном диапазоне температур, ось Z ①			±0,02		°/с
Изменение нулевого смещения в полном диапазоне температур, оси X и Y ①			±0,06		°/с
Повторяемость последовательных запусков, ось Z			0,002
Повторяемость последовательных запусков, оси X и Y			0,006
Повторяемость ежедневных запусков, ось Z			0,003		/с
Повторяемость ежедневных запусков, оси X и Y			0,009		°/с
Влияние линейного ускорения на смещение			0,002		°/с/g
Влияние вибрации на нулевое смещение, изменение до и после вибрации ②			0,002		°/с/g
Влияние вибрации на нулевое смещение, изменение до и во время вибрации ②			0,002		°/с/g
Коэффициент масштабирования	Точность коэффициента масштабирования, ось Z		0,3		%
Коэффициент масштабирования	Точность коэффициента масштабирования, оси X и Y		0,6		%
Нелинейность коэффициента масштабирования, ось Z			0,01		%FS
Нелинейность коэффициента масштабирования, оси X и Y			0,02		%FS
Угловая случайная блуждание			0,15		°/√ч
Плотность шума			0,001		°/с/√Гц
Разрешение			3,052×10⁻⁷		/с/LSB
Полоса пропускания			200		Гц
Акселерометр
Динамический диапазон измерения			16	200	г
Стабильность нулевого смещения	Дисперсия Аллана		0,06		мг
Стабильность нулевого смещения	Среднее значение за 10 с (-40°C ~ +70°C, постоянная температура)		0,4		мг
Нулевое смещение	Диапазон нулевого смещения		2		мг
Изменение нулевого смещения в полном диапазоне температур, пиковое значение ①			4		мг
Повторяемость последовательных запусков			0,5		мг
Повторяемость при ежедневном запуске			0,8		мг
Температурный коэффициент нулевого смещения		0,05	0,1		мг/°C
Коэффициент масштабирования	Точность коэффициента масштабирования		0,5		%
Нелинейность коэффициента масштабирования			0,1		%FS
Скоростная случайная блуждание			0,029		м/с/√ч
Плотность шума			0,025		мг/√Гц
Разрешение			1,221×10⁻⁸		g/LSB
Полоса пропускания			200		Гц
Магнитометр
Диапазон магнитного поля	Brg,xy		±13		гаусс
Диапазон магнитного поля	Brg,z		±25		гаусс
Разрешение			0,3		мкТл
Точность курса	30 мкТл горизонтальная составляющая геомагнитного поля, 25°C		±2,5		град
Динамический диапазон измерения			2,5		гаусс
Нулевое смещение	Немагнитная среда		15		мгаусс
Барометр
Динамический диапазон измерения		300		1100	мбар
Нулевое смещение			4,5		мбар
Интерфейс связи
1-Way SPI	Скорость передачи данных			15	МГц
1-Way CAN	Скорость передачи данных			1	МГц
Частота дискретизации	SPI	2460	2460		Гц
Частота дискретизации	CAN	200
Электрические характеристики
Напряжение		3,0	3,3	3,6	В
Энергопотребление				1,5	Вт
Пульсации	P-P			100	мВ
Время установления	От 0 В до 3,3 В			80	мс
Структурные характеристики
Размер			47×44×14		мм
Вес			50		г
Условия эксплуатации
Рабочая температура		-40		70	°C
Температура хранения		-45		75	°C
Вибрация			20~2000 Гц, 6,06 g
Удар			1000 g, 0,5 мс
Надежность
Среднее время наработки на отказ			20000		ч
Время непрерывной работы			120		ч

①: Рассчитывается нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1°C/мин, а диапазон температур составляет -40°C ~ +70°C

②: Условие вибрации составляет 6,06 G, 20 Гц ~ 2000 Гц

Чертеж общего вида
