9DOF инерциальный измерительный блок с магнитометром для стабилизации подвеса

Name: 9DOF инерциальный измерительный блок с магнитометром для стабилизации подвеса
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
цена:	600$
Условия оплаты:	D/A, T/T.
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Динамический диапазон измерений:

500/2000°/с

Стабильность предвзятости:

0,8°/ч

Угловая случайная прогулка:

0,15°/√ч

Пропускная способность:

200 Гц

Ряд акселерометра:

16/200г

Стабильность смещения акселерометра:

00,06 мг

Размер:

47×44×14 мм

масса:

50 г

Упаковывая детали:

Губка Carton+

Поставка способности:

500/месяц

Описание продукта

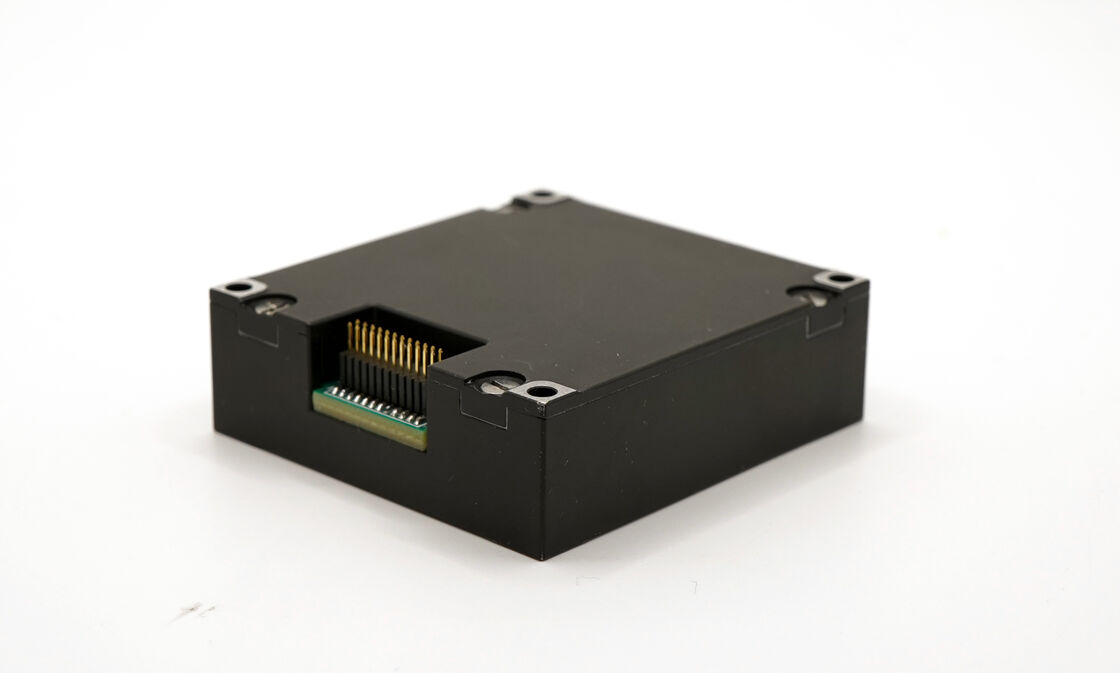

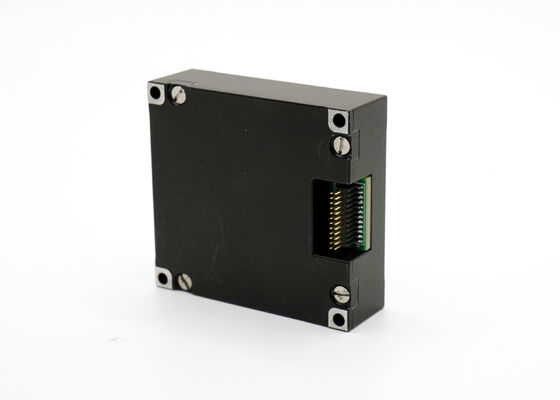

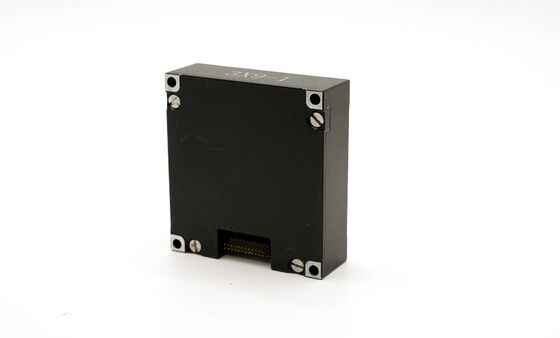

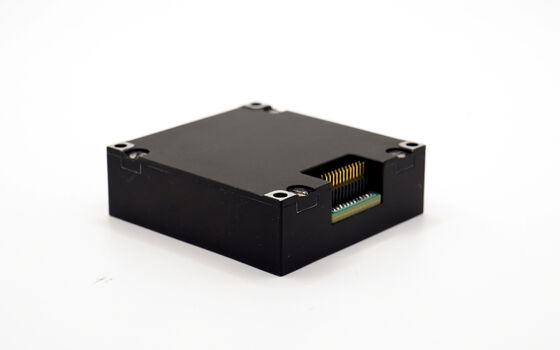

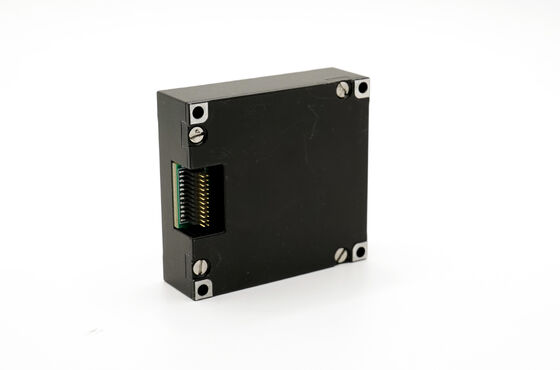

9DOF инерциальный измерительный блок с магнитометром для стабилизации подвеса

Обзор продукта

16488HB — это универсальный инерциальный измерительный блок MEMS, разработанный для предоставления точных данных об угловой скорости и ускорении по 3 осям для различных применений. Он поддерживает интерфейсы SPI (частота дискретизации 2460 Гц) и CAN (частота дискретизации 200 Гц), имеет компактные размеры 47×44×14 мм и вес 50 г. Его высокая экологическая адаптивность делает его подходящим для беспилотных носителей, стабилизирующих платформ и систем мобильной связи.

Особенности продукта

Трехосевой цифровой гироскоп:
A) Динамический диапазон измерения ±2000°/с

B) Стабильность нулевого смещения: 3°/ч (GJB, 10с, ось Z), 0,8°/ч (ALLAN, ось Z)
Трехосевой цифровой акселерометр:
A) Динамический диапазон измерения ±200g

B) Стабильность нулевого смещения: 0,4 мг (GJB, 10с), 0,06 мг (ALLAN)
Трехосевой цифровой магнитометр: 2,5 гаусс
Цифровой барометр: 300 мбар ~ 1100 мбар
Высокая надежность: Среднее время наработки на отказ (MTBF) 20000 ч
Гарантированная точность в полном диапазоне температур (-40°C ~ +80°C): Встроенный высокопроизводительный алгоритм калибровки и компенсации температуры
Подходит для работы при сильных вибрациях (6,06G, 20~2000 Гц)
Подходит для работы в условиях сильных ударов (1000G, 0,5 мс)

Область применения

Беспилотный транспортный носитель

Связь в движении

Геодезия и картография

Стабилизирующая платформа

Технические характеристики продукта

Параметр	Условия испытаний	Минимум	Типичное значение	Максимум	Единица измерения
Гироскоп
Динамический диапазон измерения			500	2000	°/с
Стабильность нулевого смещения	Дисперсия Аллана, ось Z		0,8		°/ч
Стабильность нулевого смещения	Дисперсия Аллана, оси X и Y		1,6		°/ч
Стабильность нулевого смещения	Среднее значение за 10с (-40°C~+70°C, постоянная температура), ось Z		3		°/ч
Стабильность нулевого смещения	Среднее значение за 10с (-40°C~+70°C, постоянная температура), оси X и Y		6		°/ч
Точность коэффициента масштабирования	Ось Z		0,3		%
Точность коэффициента масштабирования	Оси X и Y		0,6		%
Угловой случайный шум			0,15		°/√ч
Полоса пропускания			200		Гц
Акселерометр
Динамический диапазон измерения			16	200	г
Стабильность нулевого смещения	Дисперсия Аллана		0,06		мг
Точность коэффициента масштабирования			0,5		%
Полоса пропускания			200		Гц
Магнитометр
Диапазон магнитного поля	Brg,xy		±13		гаусс
Диапазон магнитного поля	Brg,z		±25		гаусс
Точность курса	Горизонтальная составляющая геомагнитного поля 30 мкТл, 25°C		±2,5		град
Электрические характеристики
Напряжение		3,0	3,3	3,6	В
Потребляемая мощность				1,5	Вт
Время стабилизации	От 0 В до 3,3 В			80	мс
Конструктивные характеристики
Размер			47×44×14		мм
Вес			50		г
Условия эксплуатации
Рабочая температура		-40		70	°C
Вибрация			20~2000 Гц, 6,06g
Удар			1000g, 0,5 мс
Надежность
MTBF			20000		ч
Время непрерывной работы			120		ч

①: Расчет нулевого отклонения всего процесса изменения температуры, скорость изменения температуры ≤1°C/мин, диапазон температур -40°C~+70°C

②: Условие вибрации 6,06G, 20 Гц~2000 Гц
