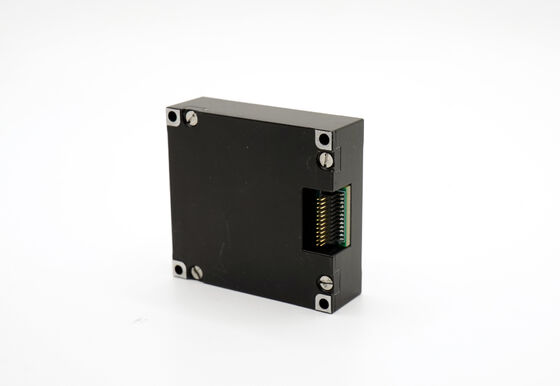

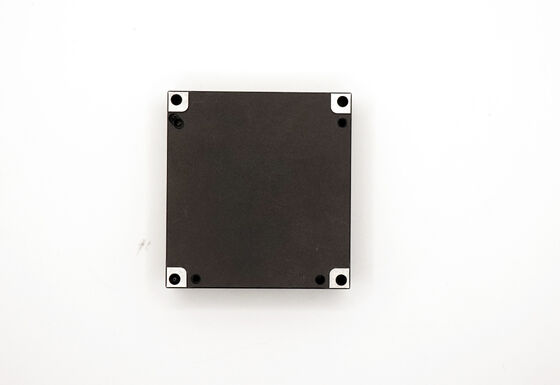

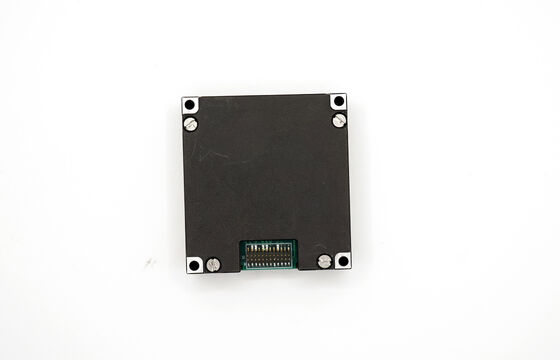

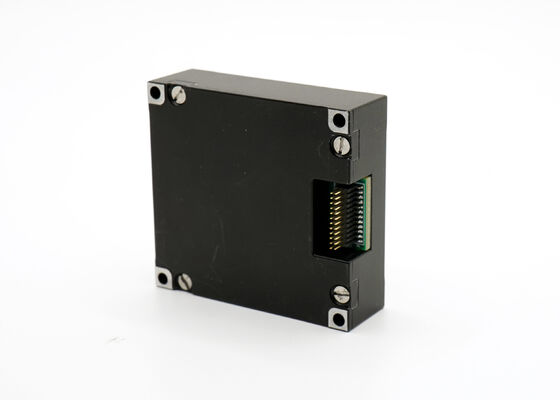

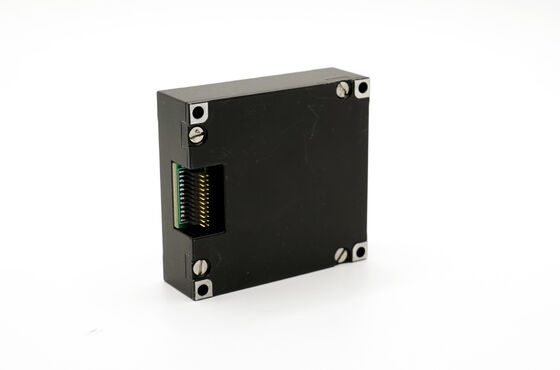

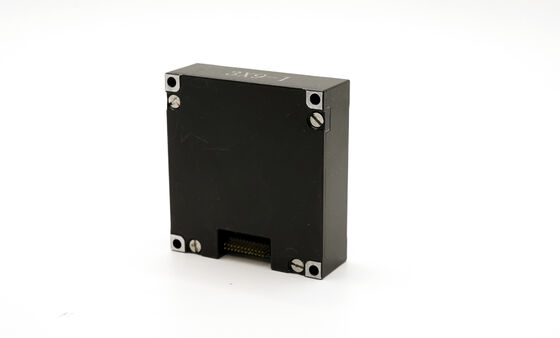

Миниатюрный МЭМС Инерциальный измерительный блок с 3-осевым гироскопом и акселерометром для БПЛА

Name: Миниатюрный МЭМС Инерциальный измерительный блок с 3-осевым гироскопом и акселерометром для БПЛА
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
цена:	600$
Условия оплаты:	D/A, T/T.
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Динамический диапазон измерений:

500/2000°/с

Стабильность предвзятости:

0,8°/ч

Угловая случайная прогулка:

0,15°/√ч

Пропускная способность:

200 Гц

Ряд акселерометра:

16/200г

Стабильность смещения акселерометра:

00,06 мг

Размер:

47×44×14 мм

масса:

50 г

Упаковывая детали:

Губка Carton+

Поставка способности:

500/месяц

Описание продукта

Обзор продукта

Инерциальный измерительный блок 16488HB сочетает в себе передовые технологии MEMS и надежную конструкцию, отвечающую требованиям суровых промышленных условий. Он выдает 3 угловые скорости и 3 ускорения с динамическим диапазоном гироскопа ±2000°/с и диапазоном акселерометра ±200g. Благодаря среднему времени наработки на отказ (MTBF) 20000 часов и гарантированной точности в полном диапазоне температур, это лучший выбор для беспилотных систем, мобильной связи и картографии.

Особенности продукта

Трехосевой цифровой гироскоп:
- Динамический диапазон измерения ±2000°/с;
- Стабильность нулевого смещения: 3°/ч (GJB, 10с, ось Z), 0,8°/ч (ALLAN, ось Z);
Трехосевой цифровой акселерометр:
- Динамический диапазон измерения ±200g;
- Стабильность нулевого смещения: 0,4 мг (GJB, 10с), 0,06 мг (ALLAN);
Трехосевой цифровой магнитометр: 2,5g auss
Цифровой барометр: 300 мбар ~ 1100 мбар
Высокая надежность: MTBF 20000 часов;
Гарантированная точность в полном диапазоне температур (-40°C ~ +80°C):
- встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
Подходит для работы при сильных вибрациях (6,06 G, 20 ~ 2000 Гц);
Подходит для работы в условиях сильных ударов (1000 G, 0,5 мс);

Область применения

Беспилотные движущиеся носители
Связь в движении
Геодезия и картография
Стабилизирующая платформа

Показатели продукта

Индекс продукта 16488HB

Условия испытаний		Минимальное значение	Типичное значение	Максимальное значение	Единица измерения	Магнитометр
Гироскоп	300			500	2000	Влияние линейного ускорения на смещение
	Дисперсия Аллана	Дисперсия Аллана, ось Z		мг		°/ч
		Дисперсия Аллана, оси X и Y		1,6		°/ч
		Среднее значение за 10 с (-40°C ~ +70°C, постоянная температура), Ось Z		3		°/ч
		Среднее значение за 10 с (-40°C ~ +70°C, постоянная температура), Оси X и Y		6		°/ч
	4,5	Диапазон нулевого смещения, ось Z		±0,07		Влияние линейного ускорения на смещение
		Диапазон нулевого смещения, оси X и Y		±0,2		Влияние линейного ускорения на смещение
		Изменение нулевого смещения в полном диапазоне температур, пиковое значение ⓺		±0,02		Влияние линейного ускорения на смещение
		Изменение нулевого смещения в зависимости от температуры, оси X и Y ⓺ ±0,06		°/с		Влияние линейного ускорения на смещение
		0,002		°/с/g
		0,006		°/с		Влияние линейного ускорения на смещение
	0,003		/с		Повторяемость запусков изо дня в день, оси X и Y
	0,009		°/с		Влияние линейного ускорения на смещение
	0,002		°/с/g		Коэффициент усиления
	0,002		°/с/g		Коэффициент усиления
	0,002		°/с/g		Коэффициент усиления
	Точность коэффициента усиления	0,3		μT		Нелинейность коэффициента усиления
		0,6		%		Нелинейность коэффициента усиления
		0,01		%FS		Скоростное случайное блуждание
		0,02		%FS		Скоростное случайное блуждание
	0,15			°/ч√		Плотность шума
	0,025			°/с/√Гц		Разрешение
	0,3			/с/LSB		Полоса пропускания
	200			Электрические характеристики		CAN
Динамический диапазон измерения	300			200	Электрические характеристики	Условия эксплуатации
	Дисперсия Аллана	0,06		мг		Температурный коэффициент нулевого смещения
	Дисперсия Аллана	0,4		мг		Температурный коэффициент нулевого смещения
	4,5	2		мг		Температурный коэффициент нулевого смещения
		4		мг		Температурный коэффициент нулевого смещения
		0,5		%		Температурный коэффициент нулевого смещения
		0,8		мг		Температурный коэффициент нулевого смещения
		0,05		0,1	%FS		Коэффициент усиления
Точность коэффициента усиления	0,5		%		Нелинейность коэффициента усиления
0,1		%FS		Скоростное случайное блуждание
0,029			м/с/√ч		Плотность шума
0,025			мг/√Гц		Разрешение
0,3			g/LSB		Полоса пропускания
200			Электрические характеристики		CAN

Условия испытаний		Минимальное значение	Типичное значение	Максимальное значение	Единица измерения	Магнитометр
Диапазон магнитного поля	Brg,xy	±13		гаусс		Нулевое смещение
	Brg,xy	±25		гаусс		Нулевое смещение
	0,3			μT		Точность курса
	30 μT горизонтальная составляющая геомагнитного поля, 25°C	±2,5		град		Динамический диапазон измерения
	300			гаусс		Нулевое смещение
	4,5	15		МГц		Барометр
Динамический диапазон измерения	300		1100		мбар	Интерфейс связи
Динамический диапазон измерения	4,5			мбар		Интерфейс связи
1-Way SPI	Скорость передачи данных	1			МГц	Частота дискретизации
	Скорость передачи данных	1			МГц	Частота дискретизации
	SPI	2460		Гц	Гц		CAN
	SPI	200		Электрические характеристики
Напряжение	3,0		3,3	3,6	В	Потребляемая мощность
	1,5				Вт	Пульсации
	P-P	100			мВ	Время установления
	От 0 В до 3,3 В	80			мс	Конструктивные характеристики
Размер	47×44×14			мм		Вес
Размер	50			г		Условия эксплуатации
Рабочая температура	-40		70		°C	Вибрация
	-45		75		°C	Вибрация
	20~2000 Гц,			6,06g Удар
	1000g, 0,5 мс			Надежность
MTBF	20000			ч		⓺: Рассчитывается нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1°C/мин, а диапазон температур составляет -40°C ~ +70°C
MTBF	120			ч		⓺: Рассчитывается нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1°C/мин, а диапазон температур составляет -40°C ~ +70°C
⓻: Условие вибрации составляет 6,06 G, 20 Гц ~ 2000 Гц Чертеж общего вида
