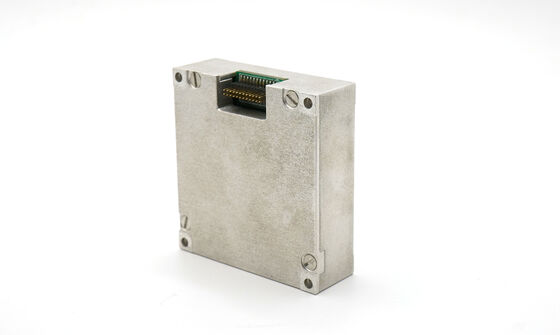

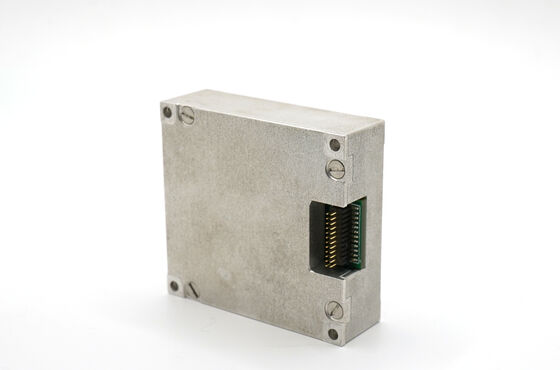

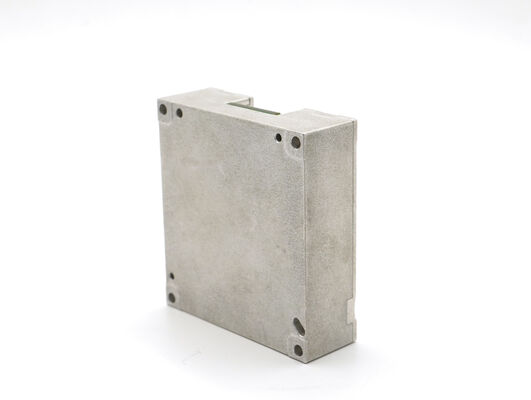

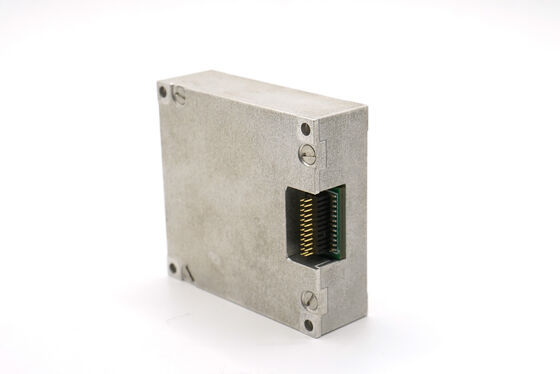

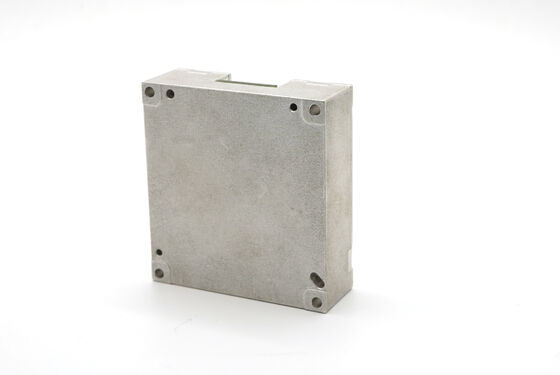

10-осевой инерциальный измерительный блок ADIS16488 с устойчивостью смещения 0,8°/час для беспилотных транспортных средств

Name: 10-осевой инерциальный измерительный блок ADIS16488 с устойчивостью смещения 0,8°/час для беспилотных транспортных средств
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
цена:	600$
Условия оплаты:	D/A, T/T.
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Динамический диапазон измерений:

500/2000°/с

Стабильность предвзятости:

0,8°/ч

Угловая случайная прогулка:

0,15°/√ч

Пропускная способность:

200 Гц

Ряд акселерометра:

16/200г

Стабильность смещения акселерометра:

00,06 мг

Размер:

47×44×14 мм

масса:

50 г

Упаковывая детали:

Губка Carton+

Поставка способности:

500/месяц

Описание продукта

Обзор продукта

Разработанный с использованием передовой технологии MEMS, IMU 16488HB обеспечивает точные данные о 3-осевой угловой скорости и 3-осевом ускорении для промышленных и коммерческих применений. Оснащенный трехмерным магнитометром (2,5 гаусс) и цифровым барометром (300-1100 мбар), он поддерживает высокоточное позиционирование и отслеживание движения. Разработанный для выдерживания ударов до 1000G и вибрации до 6,06G, он отлично подходит для беспилотных транспортных средств, связи в движении и картографических проектов.

Особенности продукта

Трехосевой цифровой гироскоп:
1. Динамический диапазон измерения ± 2000°/с;
2. Стабильность нулевого смещения: 3 °/ч (GJB, 10 с, ось Z), 0,8 °/ч (ALLAN, ось Z);
Трехосевой цифровой акселерометр:
1. Динамический диапазон измерения ± 200 г;
2. Стабильность нулевого смещения: 0,4 мг (GJB, 10 с), 0,06 мг (ALLAN);
Трехосевой цифровой магнитометр: 2,5 гаусс
Цифровой барометр: 300 мбар ~ 1100 мбар
Высокая надежность: MTBF 20000 ч;
Гарантированная точность в полном диапазоне температур (-40 °C ~ + 80 °C):

встроенный высокопроизводительный алгоритм калибровки и компенсации температуры;
Подходит для работы при сильной вибрации (6,06 G, 20 ~ 2000 Гц);
Подходит для работы в условиях больших ударных нагрузок (1000 G, 0,5 мс);

Область применения

Беспилотный транспорт
Связь в движении
Геодезия и картография
Стабилизирующая платформа

Технические характеристики продукта

Индекс продукта 16488HB

Условия испытаний		Минимальное значение	Максимальное значение	Единица измерения	Акселерометр
Гироскоп	300		500	2000	Влияние линейного ускорения на смещение
	Дисперсия Аллана	Дисперсия Аллана, ось Z	мг		°/ч
		Дисперсия Аллана, оси X и Y	1,6		°/ч
		Среднее значение за 10 с (-40 °C ~ + 70 °C, постоянная температура), Ось Z	3		°/ч
		Среднее значение за 10 с (-40 °C ~ + 70 °C, постоянная температура), Оси X и Y	6		°/ч
	4,5	Диапазон нулевого смещения, ось Z	±0,07		Влияние линейного ускорения на смещение
		Диапазон нулевого смещения, оси X и Y	±0,2		Влияние линейного ускорения на смещение
		Изменение нулевого смещения в полном диапазоне температур, ось Z ⓺	±0,02		Влияние линейного ускорения на смещение
		Изменение нулевого смещения по температуре, оси X и Y ⓺ ±0,06	°/с		Влияние линейного ускорения на смещение
		0,002	°/с/g
		0,006	Повторяемость ежедневных запусков, ось Z
		0,003	/с		Повторяемость ежедневных запусков, оси X и Y
		0,009	°/с		Влияние линейного ускорения на смещение
		0,002	°/с/g		Коэффициент масштабирования
		0,002	°/с/g		Коэффициент масштабирования
		0,002	°/с/g		Коэффициент масштабирования
	Точность коэффициента масштабирования, ось Z	0,3	мкТл		Нелинейность коэффициента масштабирования, ось Z
		0,6	%		Нелинейность коэффициента масштабирования, ось Z
		0,01	%FS		Угловой случайный блуждание
		0,02	%FS		Угловой случайный блуждание
	0,15		°/ч		Плотность шума
	0,001		°/с/√Гц		Разрешение
	0,3		/с/LSB		Полоса пропускания
	200		Электрические характеристики		1-Way CAN

Условия испытаний		Минимальное значение	Типичное значение	Максимальное значение	Единица измерения	Акселерометр
Динамический диапазон измерения	300			200	Электрические характеристики	Условия эксплуатации
	Дисперсия Аллана	0,06		мг		Температурный коэффициент нулевого смещения
	Дисперсия Аллана	0,4		мг		Температурный коэффициент нулевого смещения
	4,5	2		мг		Температурный коэффициент нулевого смещения
		4		мг		Температурный коэффициент нулевого смещения
		0,5		мг		Температурный коэффициент нулевого смещения
0,8			мг		Температурный коэффициент нулевого смещения
0,05			0,1	мг/°C	Магнитометр
Диапазон магнитного поля	Brg,xy	±13		гаусс		Нулевое смещение
	Brg,xy	±25		гаусс		Нулевое смещение
	0,3			мкТл		Точность курса
	30 мкТл горизонтальная составляющая геомагнитного поля, 25 °C	±2,5		град		Динамический диапазон измерения
	300			гаусс		Нулевое смещение
	4,5	15		МГц		Барометр
Динамический диапазон измерения	300		1100		мбар	Интерфейс связи
Динамический диапазон измерения	4,5			мбар		Интерфейс связи
1-Way SPI	Скорость передачи данных	1			МГц	CAN
	Скорость передачи данных	SPI	2460		Гц	Гц	1-Way CAN
	Скорость передачи данных	1			МГц	CAN
	Скорость передачи данных	200			Электрические характеристики
Напряжение	3,0		3,3	3,6	В	Потребляемая мощность
	1,5				Вт	Пульсации
	P-P	100			мВ	Время установления
	От 0 В до 3,3 В	80			мс	Конструктивные характеристики
Размеры	474414			мм		Вес
Размеры	50			г		Условия эксплуатации
Рабочая температура	-40		70		°C	Вибрация
	-45		75		°C	Вибрация
	20~2000 Гц,			6,06g Удар
	1000g, 0,5 мс			Надежность
MTBF	20000			ч		⓺: Рассчитывается нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температур составляет -40 °C ~ + 70 °C
MTBF	120			ч		⓺: Рассчитывается нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температур составляет -40 °C ~ + 70 °C
⓻: Условие вибрации: 6,06 G, 20 Гц ~ 2000 Гц Габаритный чертеж
