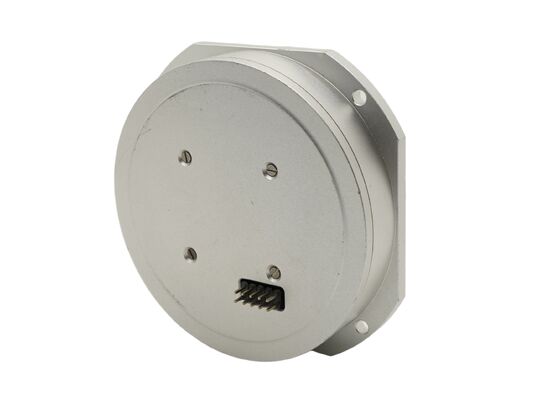

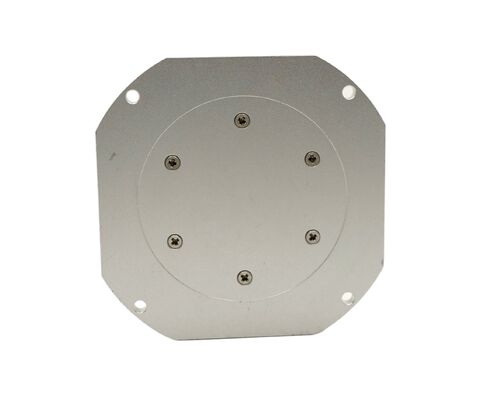

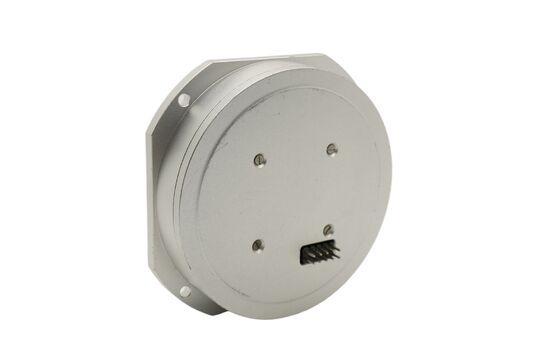

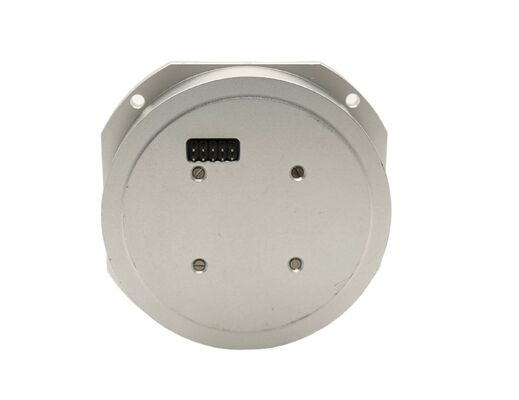

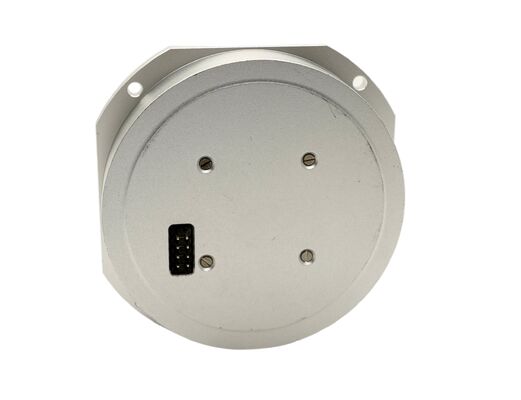

Высокоточный волоконно-оптический гироскоп ±240°/с с низким уровнем шума 0,8°/ч для стабилизации БПЛА с полезной нагрузкой EO

Name: Высокоточный волоконно-оптический гироскоп ±240°/с с низким уровнем шума 0,8°/ч для стабилизации БПЛА с полезной нагрузкой EO
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	MFOG-910
МОК:	1
цена:	700$
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Максимальная угловая скорость:

± 240°/с

Стабильность смещения:

≤ 0,8°/ч

Нолевая предвзятость:

≤ 0,8°/ч

Коэффициент случайного блуждания:

≤ 0,02°/√h

Напряжение питания:

+5В

Тип выхода:

Аналоговый

ширина полосы:

≥1000 Гц

Измерение:

82 мм × 82 мм × 19,5 мм

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/месяц

Выделить:

Волчок оптического волокна высокой точности

стабилизация беспилотного летательного аппарата с гироскопом из оптического волокна

гироскоп из оптических волокон с низким уровнем шума

Описание продукта

Высокоточный волоконно-оптический гироскоп ±240°/с с низким уровнем шума 0.8°/ч для стабилизации БПЛА с ЭО полезной нагрузкой

MFOG-910 — это полностью интегрированный микро-нано волоконно-оптический гироскоп, полностью совместимый с Fizoptika VG910, предлагающий превосходные характеристики в компактных размерах (82*82*19.5 мм). Он обеспечивает диапазон угловой скорости ±240°/с, полосу пропускания 3 дБ ≥1000 Гц и потребляемую мощность ≤1.5 Вт. Отсутствие движущихся частей и высокая ударопрочность ≥1500g делают его идеальным для управления ориентацией спутников, навигации БПЛА, автономных роботов и стабилизации морских судов.

Состав продукта

Продукт в основном состоит из следующих компонентов:

Оптический блок
Плата схемы обнаружения и управляющего сигнала
Каркас, корпус и другие конструктивные элементы из оптического волокна

Технические характеристики

Параметр	Показатели производительности
Диапазон (градус/с)	±240
Коэффициент преобразования (мВ/градус/с)	47±5
Нелинейность коэффициента преобразования (ppm)	≤1000
Стабильность нулевого смещения (10с, 1σ, градус/ч)	≤0.8
Повторяемость нулевого смещения (1σ, градус/ч)	≤0.8
Полоса пропускания 3 дБ (Гц)	≥1000
Случайное блуждание (градус/√ч)	≤0.02
Источник питания (В)	5±0.25±12
Потребляемая мощность (Вт)	≤1.5
Удар (g)	≥1500
Ускорение (g)	≥70
Срок службы (лет)	≥15
Среднее время безотказной работы	≥100000

Габаритный чертеж

Применение

Волоконно-оптический гироскоп MFOG-910 широко используется в системах навигации, стабилизации и измерения ориентации.

Беспилотные летательные аппараты (БПЛА)
Системы автономной навигации
Морская навигация и стабилизация
Робототехника и интеллектуальные транспортные средства
Платформы стабилизации антенн
Системы электрооптического слежения
Инерциальные навигационные системы (ИНС)
Беспилотные наземные транспортные средства (БНТС)
Системы управления движением в промышленности

Замена Fizoptika VG910

MFOG-910 разработан для обеспечения эквивалентной или превосходящей производительности по сравнению с волоконно-оптическим гироскопом Fizoptika VG910.

Сравнимые стабильность смещения и характеристики случайного блуждания
Совместимый диапазон измерения угловой скорости
Компактная и легкая конструкция
Улучшенная стабильность и надежность питания
Экономически эффективное альтернативное решение

Это делает MFOG-910 отличным выбором для клиентов, ищущих надежную замену Fizoptika VG910 в приложениях инерциальной навигации и стабилизации.

Сравнение MFOG-910 и VG910H1

Параметр	Волоконно-оптический гироскоп VG910H1	Микро-нано волоконно-оптический гироскоп MFOG-910
Диапазон угловой скорости (градус/с)	250	±240
Стабильность смещения (RMS, градус/ч)	1	≤0.8
Случайное блуждание угла (градус/√ч)	0.015	≤0.02
Полоса пропускания (кГц)	1	≥1
Стабильность/повторяемость коэффициента преобразования (RMS, %)	0.02	≤0.1
Время запуска (с)	0.03	Быстрый запуск
Потребляемая мощность (Вт)	0.5	≤1.5
Размеры (мм)	82 * 82 * 20	82 * 82 * 19.5
Вес (г)	150	≤150
Рабочая температура (°C)	−40 ~ +70	−40 ~ +70
Температура хранения (°C)	−55 ~ +85	−55 ~ +85
Вибрация (RMS, 0.02-2 кГц, g)	30	20
Удар (g, 1 мс)	1200	≥1500
Среднее время безотказной работы (20°C)	100000 ч	≥100000 ч
Срок службы	15 лет	≥15 лет

Часто задаваемые вопросы

Что такое волоконно-оптический гироскоп?

Волоконно-оптический гироскоп (ВОГ) — это высокоточный датчик угловой скорости, основанный на эффекте Саньяка. Он измеряет вращение, обнаруживая разность фаз между двумя лучами света, распространяющимися в противоположных направлениях внутри волоконной катушки. Датчики ВОГ широко используются в инерциальных навигационных системах, БПЛА, робототехнике и стабилизирующих платформах.

Может ли MFOG-910 заменить волоконно-оптический гироскоп VG910H1?

Да. Микро-нано волоконно-оптический гироскоп MFOG-910 разработан для обеспечения сравнимой производительности с VG910H1. Он имеет аналогичные диапазон угловой скорости, полосу пропускания, размеры и экологические характеристики, что делает его подходящим для замены во многих системах инерциальной навигации и стабилизации.

Каковы преимущества волоконно-оптических гироскопов?

Волоконно-оптические гироскопы обладают рядом преимуществ по сравнению с механическими гироскопами и MEMS-датчиками:

Отсутствие движущихся частей
Высокая надежность и длительный срок службы
Высокая точность и низкий дрейф
Высокая устойчивость к вибрации и ударам
Широкий диапазон рабочих температур

Эти характеристики делают датчики ВОГ идеальными для применений в области навигации и наведения.

В каких приложениях используются волоконно-оптические гироскопы?

Волоконно-оптические гироскопы широко используются в:

Навигация БПЛА и дронов
Инерциальные навигационные системы (ИНС)
Электрооптические стабилизирующие платформы
Системы стабилизации антенн
Автономные транспортные средства и робототехника
Системы морской навигации
Системы наведения в аэрокосмической отрасли

Почему для навигации БПЛА выбирают волоконно-оптические гироскопы?

Волоконно-оптические гироскопы предлагают ряд преимуществ для систем БПЛА:

Высокоточный датчик ориентации
Быстрый отклик и высокая полоса пропускания
Отличная устойчивость к вибрации
Долгосрочная стабильность во время полета

Эти характеристики делают датчики ВОГ идеальными для систем управления полетом и навигации дронов.

Как волоконно-оптические гироскопы соотносятся с MEMS-гироскопами?

Волоконно-оптические гироскопы, как правило, обеспечивают:

Более высокую точность
Меньший дрейф
Лучшую долговременную стабильность

MEMS-гироскопы обычно меньше и дешевле, но часто используются в системах навигации с более низкой точностью.
