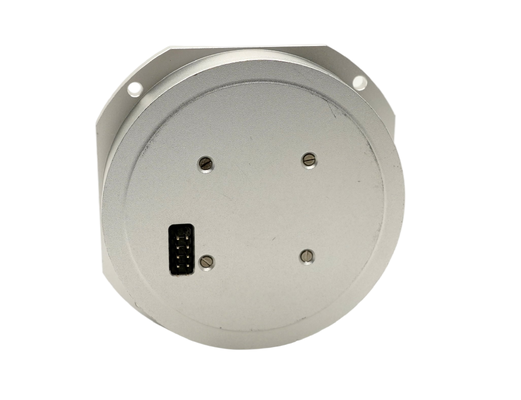

Экономичный тактический гироскоп с открытым контуром на оптоволокне FOG с нестабильностью нуля 0,8°/час

Name: Экономичный тактический гироскоп с открытым контуром на оптоволокне FOG с нестабильностью нуля 0,8°/час
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	MFOG-910
МОК:	1
цена:	700$
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Максимальная угловая скорость:

± 240°/с

Стабильность смещения:

≤ 0,8°/ч

Нолевая предвзятость:

≤ 0,8°/ч

Коэффициент случайного блуждания:

≤ 0,02°/√h

Напряжение питания:

+5В

Тип выхода:

Аналоговый

ширина полосы:

≥1000 Гц

Измерение:

82 мм × 82 мм × 19,5 мм

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/месяц

Выделить:

тактический оптоволоконный гироскоп

Гироцикл с открытым контуром из оптических волокон

гироскоп с низкой нестабильностью нуля

Описание продукта

Экономичный тактический волоконно-оптический гироскоп с нестабильностью нуля 0,8°/ч в разомкнутом контуре

Волоконно-оптический гироскоп MFOG-910 представляет собой высокоточный датчик движения, разработанный для систем навигации робототехники, автономных транспортных средств и систем управления движением в промышленности. Это устройство обеспечивает точное определение ориентации и стабильную работу в требовательных приложениях.

Этот продукт отличается простой конструкцией без движущихся частей или изнашивающихся компонентов, что обеспечивает быстрый запуск, компактные размеры и малый вес. Он идеально подходит для приложений управления и измерения положения на различных несущих платформах.

Состав продукта

Сборочный оптический тракт
Печатная плата схемы обнаружения и управляющего сигнала
Каркас, корпус и конструктивные элементы оптического волокна

Технические характеристики

Параметр	Спецификация
Диапазон (°/с)	±240
Коэффициент преобразования (мВ/(°/с))	47±5
Нелинейность коэффициента преобразования (ppm)	≤1000
Стабильность нуля смещения (10с, 1σ, °/ч)	≤0,8
Воспроизводимость нуля смещения (1σ, °/ч)	≤0,8
Полоса пропускания 3 дБ (Гц)	≥1000
Случайное блуждание (°/√ч)	≤0,02
Источник питания (В)	5 ±0,25 +12
Потребляемая мощность (Вт)	≤1,5
Удар (g)	≥1500
Ускорение (g)	≥70
Срок службы (лет)	≥15
Среднее время наработки на отказ	≥100 000 часов

Габаритный чертеж

Применение

Волоконно-оптический гироскоп MFOG-910 широко используется в системах навигации, стабилизации и измерения положения в различных отраслях промышленности.

Беспилотные летательные аппараты (БПЛА)
Системы автономной навигации
Морская навигация и стабилизация
Робототехника и интеллектуальные транспортные средства
Платформы стабилизации антенн
Электрооптические системы слежения
Инерциальные навигационные системы (ИНС)
Беспилотные наземные транспортные средства (БНТС)
Системы управления движением в промышленности

Замена Fizoptika VG910

MFOG-910 разработан для обеспечения эквивалентной или превосходящей производительности по сравнению с волоконно-оптическим гироскопом Fizoptika VG910, предлагая экономически эффективное альтернативное решение с улучшенной стабильностью поставок и надежностью.

Сравнение производительности: MFOG-910 против VG910H1

Параметр	FOG VG910H1	FOG MFOG-910
Диапазон угловой скорости (°/с)	250	±240
Стабильность смещения (RMS, °/ч)	1	≤0,8
Угловое случайное блуждание (°/√ч)	0,015	≤0,02
Полоса пропускания (кГц)	1	≥1
Стабильность коэффициента преобразования (%)	0,02	≤0,1
Время запуска	0,03с	Быстрый старт
Потребляемая мощность (Вт)	0,5	≤1,5
Размеры (мм)	82 * 82 * 20	82 * 82 * 19,5
Вес (г)	150	≤150
Рабочая температура (°C)	−40 ~ +70	−40 ~ +70
Температура хранения (°C)	−55 ~ +85	−55 ~ +85
Вибрация (RMS, 0,02-2 кГц, g)	30	20
Удар (g, 1 мс)	1200	≥1500
Среднее время наработки на отказ (20°C)	100 000 ч	≥100 000 ч
Срок службы	15 лет	≥15 лет

Часто задаваемые вопросы

Что такое волоконно-оптический гироскоп?

Волоконно-оптический гироскоп (ВОГ) — это высокоточный датчик угловой скорости, основанный на эффекте Саньяка. Он измеряет вращение, обнаруживая разность фаз между двумя световыми пучками, распространяющимися в противоположных направлениях внутри волоконной катушки. Датчики ВОГ широко используются в инерциальных навигационных системах, БПЛА, робототехнике и стабилизирующих платформах.

Может ли MFOG-910 заменить волоконно-оптический гироскоп VG910H1?

Да. Микро-нано волоконно-оптический гироскоп MFOG-910 разработан для обеспечения сравнимой производительности с VG910H1. Он имеет аналогичный диапазон угловой скорости, полосу пропускания, размеры и экологические характеристики, что делает его подходящей заменой во многих инерциальных навигационных и стабилизирующих системах.

Каковы преимущества волоконно-оптических гироскопов?

Волоконно-оптические гироскопы имеют ряд преимуществ по сравнению с механическими гироскопами и MEMS-датчиками:

Отсутствие движущихся частей
Высокая надежность и длительный срок службы
Высокая точность и низкий дрейф
Высокая устойчивость к вибрации и ударам
Широкий диапазон рабочих температур

Эти характеристики делают датчики ВОГ идеальными для навигационных и управляющих приложений.

В каких приложениях используются волоконно-оптические гироскопы?

Навигация БПЛА и дронов
Инерциальные навигационные системы (ИНС)
Электрооптические стабилизирующие платформы
Системы стабилизации антенн
Автономные транспортные средства и робототехника
Морские навигационные системы
Системы наведения в аэрокосмической отрасли

Почему для навигации БПЛА выбирают волоконно-оптические гироскопы?

Волоконно-оптические гироскопы предлагают ряд преимуществ для систем БПЛА, включая высокоточное измерение положения, быструю реакцию и высокую полосу пропускания, отличную устойчивость к вибрации и долговременную стабильность во время полета. Эти характеристики делают датчики ВОГ идеальными для систем управления полетом и навигации дронов.

Как волоконно-оптические гироскопы соотносятся с MEMS-гироскопами?

Волоконно-оптические гироскопы, как правило, обеспечивают более высокую точность, меньший дрейф и лучшую долговременную стабильность по сравнению с MEMS-гироскопами. MEMS-гироскопы обычно меньше и дешевле, но часто используются в навигационных системах с более низкой точностью, где не требуется максимальная производительность.
