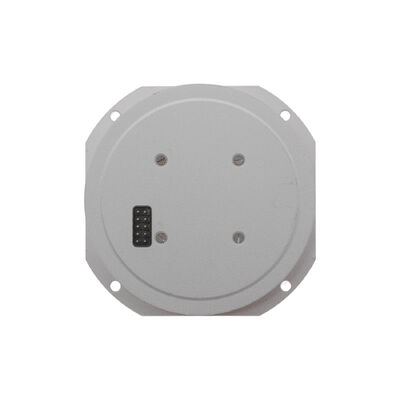

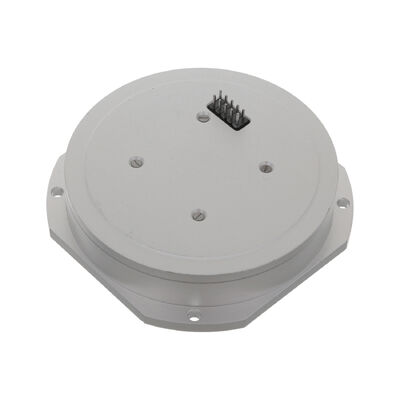

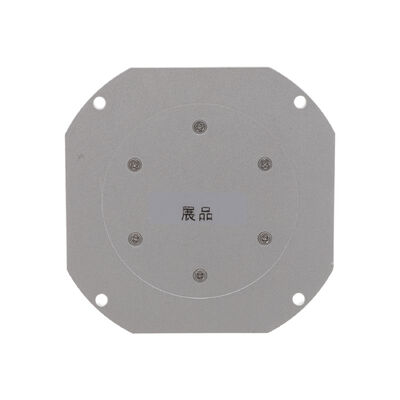

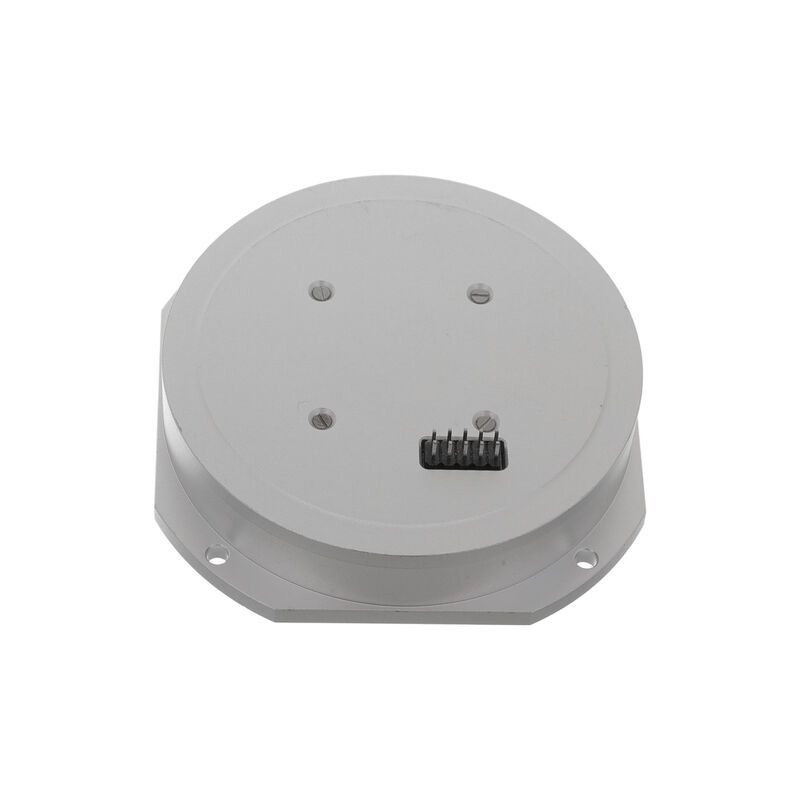

VG910 Волоконно-оптические гироинерциальные единицы измерения для отсчета позиции

Name: VG910 Волоконно-оптические гироинерциальные единицы измерения для отсчета позиции
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	MFOG-910
МОК:	1
цена:	700$
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Максимальная угловая скорость:

± 240°/с

Стабильность смещения:

≤ 0,8°/ч

Нолевая предвзятость:

≤ 0,8°/ч

Коэффициент случайного блуждания:

≤ 0,02°/√h

Напряжение питания:

+5В

Тип выхода:

Аналоговый

ширина полосы:

≥1000 Гц

Измерение:

82 мм × 82 мм × 19,5 мм

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/месяц

Выделить:

Гироинерциальный измерительный прибор из оптических волокон

система отсчёта позиции

Гироволоконный гироскоп с гарантией

Описание продукта

Волоконно-оптические гироскопические инерциальные измерительные блоки VG910 для определения курса и положения

MFOG-910 — это компактный волоконно-оптический гироскопический модуль для инерциальных навигационных систем (ИНС). Благодаря отличной стабильности нуля и низкому уровню шума этот датчик обеспечивает точное измерение движения для аэрокосмических, робототехнических и морских навигационных приложений.

Данный продукт состоит из компонентов оптического тракта, электронных компонентов и конструктивных элементов. Он отличается простой конструкцией без движущихся частей, изнашивающихся деталей, быстрым запуском, малыми размерами и легким весом, что делает его пригодным для управления положением и измерения различных носителей.

Состав продукта

Сборка оптического тракта
Плата детектирования и управления сигналом
Каркас волоконно-оптического кольца, корпус и другие конструктивные элементы

Основные технические характеристики

Параметр	Показатели производительности
Диапазон (°/с)	±240
Коэффициент преобразования (мВ/°/с)	47±5
Нелинейность коэффициента преобразования (ppm)	≤1000
Стабильность нуля (10с, 1σ, °/ч)	≤0.8
Повторяемость нуля (1σ, °/ч)	≤0.8
Полоса пропускания 3 дБ (Гц)	≥1000
Случайное блуждание (°/√ч)	≤0.02
Источник питания (В)	5±0.25±12
Потребляемая мощность (Вт)	≤1.5
Удар (g)	≥1500
Ускорение (g)	≥70
Срок службы (лет)	≥15
Среднее время безотказной работы	≥100000

Габаритный чертеж

Применение

Волоконно-оптический гироскоп MFOG-910 широко используется в системах навигации, стабилизации и измерения положения.

Беспилотные летательные аппараты (БПЛА)
Системы автономной навигации
Морская навигация и стабилизация
Робототехника и интеллектуальные транспортные средства
Платформы стабилизации антенн
Электрооптические системы слежения
Инерциальные навигационные системы (ИНС)
Беспилотные наземные транспортные средства (БНТС)
Промышленные системы управления движением

Замена Fizoptika VG910

MFOG-910 разработан для обеспечения эквивалентной или превосходящей производительности по сравнению с волоконно-оптическим гироскопом Fizoptika VG910.

Преимущества включают:

Сравнительная стабильность нуля и характеристики случайного блуждания
Совместимый диапазон измерения угловой скорости
Компактная и легкая конструкция
Улучшенная стабильность питания и надежность
Экономически эффективное альтернативное решение

Это делает MFOG-910 отличным выбором для клиентов, ищущих надежную замену Fizoptika VG910 в приложениях инерциальной навигации и стабилизации.

Сравнение MFOG-910 и VG910H1

Параметр	Волоконно-оптический гироскоп VG910H1	Микро-нано волоконно-оптический гироскоп MFOG-910
Диапазон угловой скорости (°/с)	250	±240
Стабильность нуля (RMS, °/ч)	1	≤0.8
Случайное блуждание угла (°/√ч)	0.015	≤0.02
Полоса пропускания (кГц)	1	≥1
Стабильность/повторяемость коэффициента преобразования (RMS, %)	0.02	≤0.1
Время запуска (с)	0.03	Быстрый старт
Потребляемая мощность (Вт)	0.5	≤1.5
Размеры (мм)	82 × 82 × 20	82 × 82 × 19.5
Вес (г)	150	≤150
Рабочая температура (°C)	−40 ~ +70	−40 ~ +70
Температура хранения (°C)	−55 ~ +85	−55 ~ +85
Вибрация (RMS, 0.02-2 кГц, g)	30	20
Удар (g, 1 мс)	1200	≥1500
Среднее время безотказной работы (20°C)	100000 ч	≥100000 ч
Срок службы	15 лет	≥15 лет

Часто задаваемые вопросы

Что такое волоконно-оптический гироскоп?

Волоконно-оптический гироскоп (ВОГ) — это высокоточный датчик угловой скорости, основанный на эффекте Саньяка. Он измеряет вращение, обнаруживая разность фаз между двумя световыми пучками, распространяющимися в противоположных направлениях внутри волоконной катушки. Датчики ВОГ широко используются в инерциальных навигационных системах, БПЛА, робототехнике и стабилизирующих платформах.

Может ли MFOG-910 заменить волоконно-оптический гироскоп VG910H1?

Да. Микро-нано волоконно-оптический гироскоп MFOG-910 разработан для обеспечения сравнимой производительности с VG910H1. Он имеет аналогичный диапазон угловой скорости, полосу пропускания, размеры и экологические характеристики, что делает его подходящим в качестве замены во многих инерциальных навигационных и стабилизирующих системах.

Каковы преимущества волоконно-оптических гироскопов?

Волоконно-оптические гироскопы обладают рядом преимуществ по сравнению с механическими гироскопами и MEMS-датчиками:

Отсутствие движущихся частей
Высокая надежность и длительный срок службы
Высокая точность и низкий дрейф
Высокая устойчивость к вибрации и ударам
Широкий диапазон рабочих температур

Эти характеристики делают датчики ВОГ идеальными для навигационных и управляющих приложений.

В каких приложениях используются волоконно-оптические гироскопы?

Навигация БПЛА и дронов
Инерциальные навигационные системы (ИНС)
Электрооптические стабилизирующие платформы
Системы стабилизации антенн
Автономные транспортные средства и робототехника
Системы морской навигации
Системы управления полетом в аэрокосмической отрасли

Почему для навигации БПЛА выбирают волоконно-оптические гироскопы?

Волоконно-оптические гироскопы предлагают ряд преимуществ для систем БПЛА:

Высокоточное измерение положения
Быстрый отклик и высокая полоса пропускания
Отличная устойчивость к вибрации
Долгосрочная стабильность во время полета

Эти особенности делают датчики ВОГ идеальными для систем управления полетом и навигации дронов.

Как волоконно-оптические гироскопы соотносятся с MEMS-гироскопами?

Волоконно-оптические гироскопы, как правило, обеспечивают:

Более высокую точность
Меньший дрейф
Лучшую долгосрочную стабильность

MEMS-гироскопы обычно меньше и дешевле, но часто используются в навигационных системах с более низкой точностью.
