Низкая скорость угловой дрейфной дрейфной скорости волоконно-оптического гиро 0.02°/√h ARW для стабилизации гимбаля

Name: Низкая скорость угловой дрейфной дрейфной скорости волоконно-оптического гиро 0.02°/√h ARW для стабилизации гимбаля
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

Наименование марки:	Firepower
Номер модели:	MFOG-910
МОК:	1
цена:	700$
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Максимальная угловая скорость:

± 240°/с

Стабильность смещения:

≤ 0,8°/ч

Нолевая предвзятость:

≤ 0,8°/ч

Коэффициент случайного блуждания:

≤ 0,02°/√h

Напряжение питания:

+5В

Тип выхода:

Аналоговый

ширина полосы:

≥1000 Гц

Измерение:

82 мм × 82 мм × 19,5 мм

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/месяц

Выделить:

гироскоп с низким уклоном от дрейфа из оптических волокон

гироскопический гироскоп для стабилизации гимбаля

гироскоп из оптического волокна с ARW 0

Описание продукта

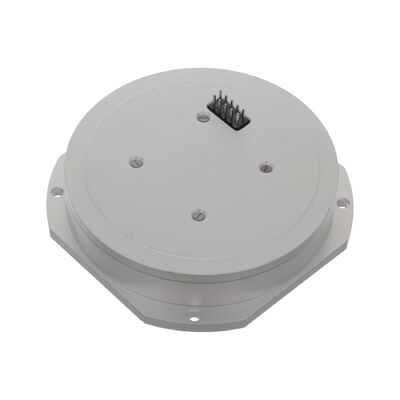

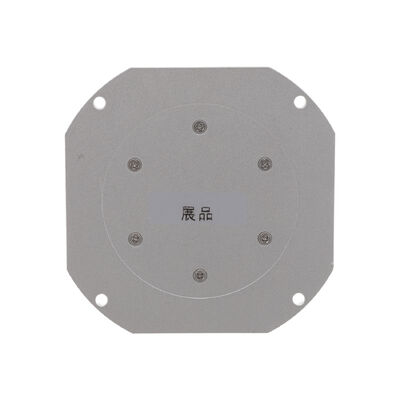

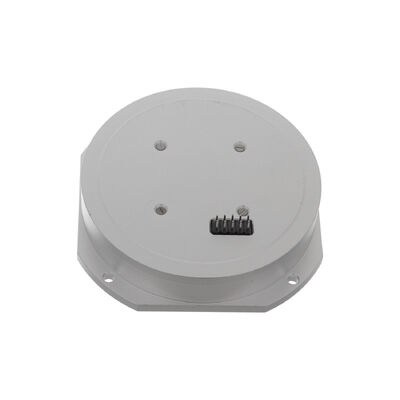

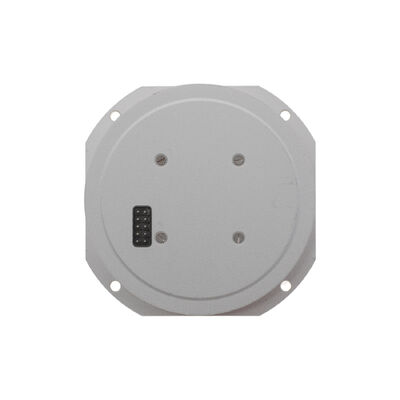

Волоконно-оптический гироскоп MFOG-910

Волоконно-оптический гироскоп MFOG-910 — это усовершенствованное устройство для измерения движения, разработанное для систем управления полетом БПЛА и автономной навигации.систем управления полетом БПЛА и автономной навигации. Обладая диапазоном измерения ±240°/с, низкой нестабильностью нуля и высокой полосой пропускания±240°/с, низкой нестабильностью нуля и высокой полосой пропускания, он обеспечивает точное измерение угловой скорости для надежной стабилизации и навигации дрона.

Данное изделие состоит из компонентов оптического тракта, электронных компонентов и конструктивных элементов. Оно отличается простой конструкцией без движущихся частей, изнашивающихся компонентов, быстрым запуском, компактными размерами и легким весом, что делает его идеальным для приложений управления положением и измерения.

Состав изделия

Оптический блок
Плата детектирования и управления сигналом
Каркас, корпус и конструктивные элементы из оптического волокна

Технические характеристики

VG910H1 FOG	Характеристика
Диапазон (градус/с)	Стабильность нуля (RMS, градус/ч)
Коэффициент преобразования (мВ/(градус/с))	47±5
Нелинейность коэффициента преобразования (ppm)	≤1000
Стабильность нуля (10с, 1σ, градус/ч)	Угловое случайное блуждание (градус/√ч)
Воспроизводимость нуля (1σ, градус/ч)	Угловое случайное блуждание (градус/√ч)
Полоса пропускания 3 дБ (Гц)	≥1000
Случайное блуждание (градус/√ч)	Полоса пропускания (кГц)
Источник питания (В)	5±0.25±12
0.5	Размеры (мм)
Ударная нагрузка (g)	Средняя наработка на отказ (20°C)
Ускорение (g)	≥70
Срок службы (лет)	≥15
Средняя наработка на отказ	≥100 000

Габаритный чертеж

Применение

Беспилотные летательные аппараты (БПЛА)
Системы автономной навигации
Ракетные и управляющие системы
Морская навигация и стабилизация
Робототехника и интеллектуальные транспортные средства
Стабилизированные платформы антенн
Электрооптические системы слежения
Инерциальные навигационные системы (ИНС)
Беспилотные наземные транспортные средства (БНТС)
Промышленные системы управления движением

Замена Fizoptika VG910

MFOG-910разработан для обеспеченияэквивалентной или превосходящей производительности по сравнению с волоконно-оптическим гироскопом Fizoptika VG910.

Сравнимые

стабильность нуля и характеристики случайного блужданияСовместимый
диапазон измерения угловой скоростиКомпактная и легкая конструкция
Улучшенная стабильность и надежность питания
Экономически эффективное альтернативное решение
Это делает MFOG-910 отличным выбором для клиентов, ищущих

надежную замену Fizoptika VG910 в приложениях инерциальной навигации и стабилизации.

Параметр

VG910H1 FOG	MFOG-910 FOG	Диапазон угловой скорости (градус/с)
250	±240	Стабильность нуля (RMS, градус/ч)
1	≥1	Угловое случайное блуждание (градус/√ч)
0.015	≤0.02	Полоса пропускания (кГц)
1	≥1	Стабильность/воспроизводимость коэффициента преобразования (RMS, %)
0.02	≤0.1	Время запуска (с)
0.03	Быстрый старт	Потребляемая мощность (Вт)
0.5	≤1.5	Размеры (мм)
82 * 82 * 20	82 * 82 * 19.5	Вес (г)
150	≤150	Рабочая температура (°C)
−40 ~ +70	Температура хранения (°C)	Температура хранения (°C)
−55 ~ +85	Вибрация (RMS, 0.02-2 кГц, g)	Вибрация (RMS, 0.02-2 кГц, g)
30	20	Удар (g, 1 мс)
1200	≥1500	Средняя наработка на отказ (20°C)
100 000 ч	≥100 000 ч	Срок службы
15 лет	≥15 лет	Часто задаваемые вопросы

1. Что такое волоконно-оптический гироскоп?

Волоконно-оптический гироскоп (ВОГ) — это высокоточный датчик угловой скорости, основанный на

эффекте Саньяка. Он измеряет вращение, обнаруживая разность фаз между двумя световыми пучками, распространяющимися в противоположных направлениях внутри волоконной катушки. Датчики ВОГ широко используются винерциальных навигационных системах, БПЛА, робототехнике и стабилизированных платформах.

Да. Микро-нано волоконно-оптический гироскоп MFOG-910

MFOG-910разработан для обеспечения сравнимой производительности с VG910H1. Он имеет аналогичныедиапазон угловой скорости, полосу пропускания, размеры и экологические характеристики, что делает его подходящей заменой во многих инерциальных навигационных системах и системах стабилизации.3. Каковы преимущества волоконно-оптических гироскопов?

Волоконно-оптические гироскопы имеют ряд преимуществ по сравнению с механическими гироскопами и MEMS-датчиками:

Отсутствие движущихся частей

Высокая надежность и длительный срок службы
Высокая точность и низкий дрейф
Высокая устойчивость к вибрации и ударам
Широкий диапазон рабочих температур
Эти характеристики делают датчики ВОГ идеальными для

приложений навигации и управления.

Волоконно-оптические гироскопы широко используются в:

Навигация БПЛА и дронов

Инерциальные навигационные системы (ИНС)
Электрооптические стабилизированные платформы
Системы стабилизации антенн
Автономные транспортные средства и робототехника
Морские навигационные системы
Аэрокосмические системы управления
5. Почему для навигации БПЛА выбирают волоконно-оптические гироскопы?

Волоконно-оптические гироскопы предлагают ряд преимуществ для систем БПЛА:

Высокоточное измерение положения

Быстрый отклик и высокая полоса пропускания
Отличная устойчивость к вибрации
Долгосрочная стабильность во время полета
Эти особенности делают датчики ВОГ идеальными для

систем управления полетом и навигации дронов.

Волоконно-оптические гироскопы, как правило, обеспечивают:

Более высокую точность

Меньший дрейф
Лучшую долгосрочную стабильность
MEMS-гироскопы обычно меньше и дешевле, но часто используются в

системах навигации с меньшей точностью.
