Высокопроизводительная свободностоящая петлевая оптоволоконная катушка с погрешностью 0,3°/ч для волоконно-оптического гироскопа

Наименование марки:	Firepower
Номер модели:	F50 Отдельно стоящая оптоволоконная катушка
МОК:	1
цена:	700$
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Длина:

260±5м

Оптическое волокно:

Оптическое волокно 80/135 мкм

Слои:

Перекрестные помехи:

≤-22 дБ

Вносимая потеря:

≤0,2 дБ

Стабильность смещения постоянной температуры (сглаживание 10 с):

≤0,3°/ч

Полная температура с нулевым смещением от пика до пика (сглаживание за 10 секунд):

≤1,5°/ч

Темп изменения температуры:

1°C/мин

Упаковывая детали:

КОРОБКА+Губка

Поставка способности:

500/месяц

Выделить:

Свободностоящая петлевая оптоволоконная катушка

Волоконно-оптический гироскоп с погрешностью 0

3°/ч

Описание продукта

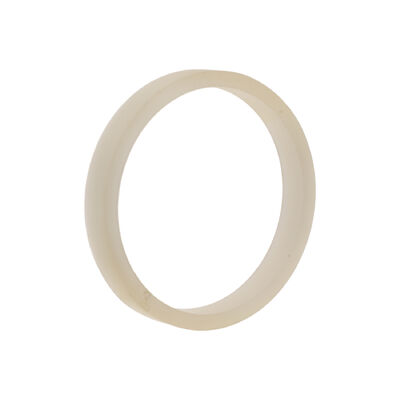

Высокопроизводительная свободностоящая петлевая оптоволоконная катушка

Обзор продукта

Эта модель служит базовой конструкцией для 50-мм волоконно-оптических гироскопов (ВОГ), отличаясь стандартной 36-слойной конфигурацией. Она обеспечивает баланс между стоимостью и производительностью благодаря оптоволокну с покрытием толщиной 135 мкм. Для специализированных применений могут быть адаптированы геометрические размеры, длина волокна и конкретные показатели производительности. Стандартная версия гарантирует подавление перекрестных помех при полной температуре -20 дБ и высокую согласованность благодаря возможностям массового производства.

Области применения

В основном используется в волоконно-оптических гироскопах с замкнутым контуром диаметром приблизительно 50 мм.

Особенности продукта

Метод многополюсной симметричной намотки для оптимальной производительности
Оптоволокно диаметром 135 мкм с УФ-отверждаемым клеем
Отличные характеристики температурной и вибрационной устойчивости
Возможность массового производства, обеспечивающая высокую согласованность продукта

Технические характеристики

Характеристика	Единица измерения	Показатель
Длина	м	260±5
Оптическое волокно	/	Оптическое волокно 80/135 мкм
Слои	слой	36
Перекрестные помехи	дБ	≤-22
Перекрестные помехи при полной температуре	дБ	≤-20
Вносимые потери	дБ	≤0.2
Стабильность смещения при постоянной температуре (сглаживание 10 с)	°/ч	≤0.3
Пиковое значение нулевого смещения при полной температуре (сглаживание 10 с)	°/ч	≤1.5
Диапазон температур	°C	-45-80
Скорость изменения температуры	°C/мин	1
Геометрические размеры	/	29.0 мм (внутр. диаметр) × 39.0 мм (внешн. диаметр) × 9.2 мм (высота)

Варианты индивидуальной настройки

Геометрические размеры, длина и характеристики оптоволоконной катушки могут быть разработаны в соответствии с требованиями заказчика к применению.
