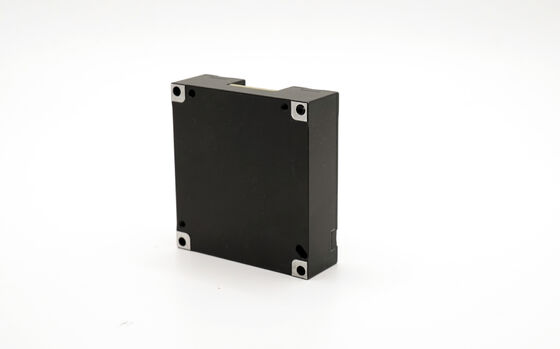

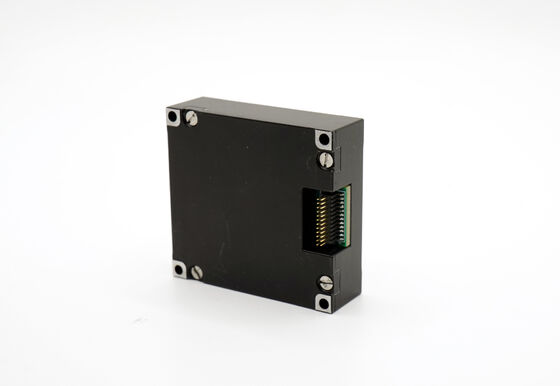

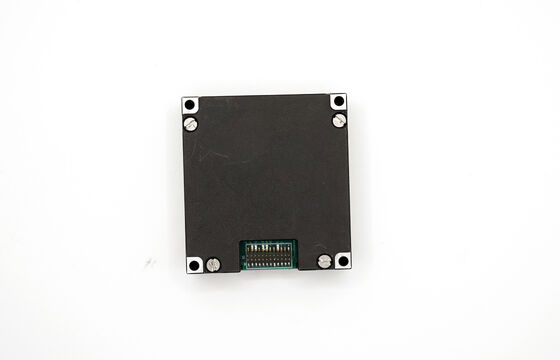

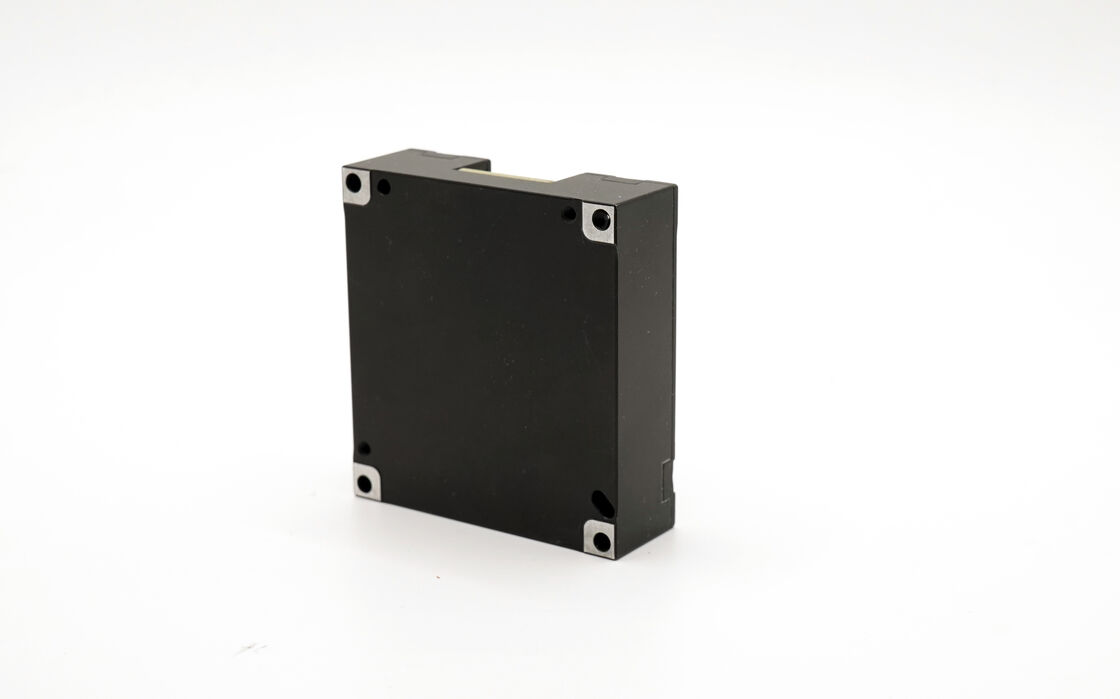

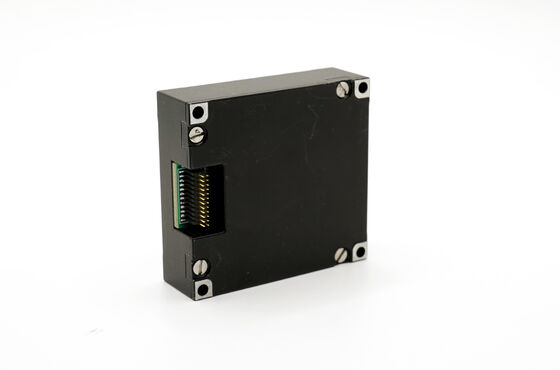

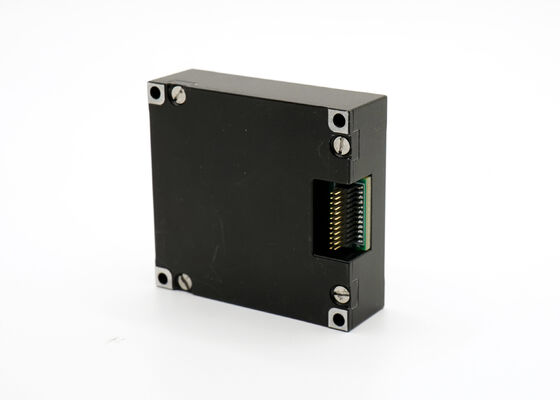

Высокостабильный 10-осевой инерциальный измерительный блок Adis16497 для позиционирования автономных транспортных средств

Name: Высокостабильный 10-осевой инерциальный измерительный блок Adis16497 для позиционирования автономных транспортных средств
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
цена:	500$
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Калибровка:

Заводская калибровка

Дифференциация Грио Аллана:

00,8 градуса в час

Ряд волчка:

500/2000 °/с

Размер:

47×44×14 мм

Барометр:

300 мбар

Коммуникационный интерфейс:

1-канальный SPI/CAN

Упаковывая детали:

губка + коробка

Поставка способности:

500/месяц

Выделить:

10-осевой IMU Adis16497

высокостабильный инерциальный измерительный блок

IMU для позиционирования автономных транспортных средств

Описание продукта

Высокая стабильность ADIS16497 10-осевая инерциальная измерительная установка

Проектированы для автономного позиционирования транспортных средств и высокопроизводительных приложений

Обзор продукции

IMU 16488HB - это инерциальное измерительное устройство на базе MEMS, предназначенное для требовательных приложений, требующих точности и надежности.Это устройство идеально подходит для беспилотных транспортных средств.Он служит прямой заменой для ADIS16497, обеспечивая повышенную точность и превосходную производительность.

Ключевые особенности

Трехосный цифровой гироскоп

Динамический диапазон измерений ±2000o/s
Стабильность с нулевым уклоном: 3°/ч (GJB, 10S, ось Z), 0,8°/ч (Allan, ось Z)

Триаксиальный цифровой акселерометр

Динамический диапазон измерений ±200 г
Стабильность с нулевым уклоном: 0, 4 мг (GJB, 10S), 0, 06 мг (Allan)

Дополнительные датчики

Триаксиальный цифровой магнитометр: 2,5 гауса
Цифровой барометр: диапазон 300-1100 мбар

Производительность и надежность

Высокая надежность: MTBF 20 000 часов
Гарантированная точность по всему диапазону температур (от -40°C до +80°C)
Встроенная высокопроизводительная температурная калибровка и компенсация
Работает при сильных вибрациях (6,06G, 20-2000Hz)
Выдерживает большие удары (1000 Г, 0,5 мс)

Технические спецификации

Параметр	Условия испытания	Минимальная величина	Типичная стоимость	Максимальное значение	Единица
Гироскоп
Динамический диапазон измерений		500		2000	°/s
Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		°/h
Стабильность с нулевым уклоном	Дифференциация Алана, оси X и Y		1.6		°/h
Стабильность с нулевым уклоном	Среднее значение 10 с (-40°C~+70°C), ось Z		3		°/h
Стабильность с нулевым уклоном	Среднее значение 10 с (-40°C~+70°C), оси X и Y		6		°/h
Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.07		°/s
Нулевая предвзятость	Диапазон нулевой предвзятости, оси X и Y		±0.2		°/s
Изменение предвзятости: нулевое	Полный диапазон температур, ось Z		±0.02		°/s
Изменение предвзятости: нулевое	Полный диапазон температур, оси X и Y		±0.06		°/s
Повторяемость последовательного запуска	Ось Z		0.002
Повторяемость последовательного запуска	Оси X и Y		0.006
Повторяемость запуска из дня в день	Ось Z		0.003		°/s
Повторяемость запуска из дня в день	Оси X и Y		0.009		°/s
Влияние линейного ускорения на уклон			0.002		°/s/g
Влияние вибрации на нулевую предвзятость	Изменение до и после вибрации		0.002		°/s/g
Влияние вибрации на нулевую предвзятость	Изменение до и во время вибрации		0.002		°/s/g
Точность коэффициента масштаба	Ось Z		0.3		%
Точность коэффициента масштаба	Оси X и Y		0.6		%
Нелинейность коэффициента масштаба	Ось Z		0.01		% ФС
Нелинейность коэффициента масштаба	Оси X и Y		0.02		% ФС
Угловой случайный ход			0.15		°/√hr
Плотность шума			0.001		°/s/√Hz
Резолюция			3.052*10−7		°/s/LSB
Пропускная способность			200		Гц
Ускоритель
Динамический диапазон измерений		16		200	g
Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
Стабильность с нулевым уклоном	Среднее значение 10 с (-40°C~+70°C)		0.4		Мг
Диапазон нулевой предвзятости			2		Мг
Изменение предвзятости: нулевое	Полный диапазон температур, от пика до пика		4		Мг
Повторяемость последовательного запуска			0.5		Мг
Повторяемость запуска из дня в день			0.8		Мг
Температурный коэффициент нулевой предвзятости		0.05	0.1		mg/°C
Точность коэффициента масштаба			0.5		%
Нелинейность коэффициента масштаба			0.1		% ФС
Скорость случайного ходьбы			0.029		m/s/√hr
Плотность шума			0.025		mg/√Hz
Резолюция			1.221*10−8		g/LSB
Пропускная способность			200		Гц
Магнетометр
Диапазон магнитного поля	Брг, секси		±13		Гаус
Диапазон магнитного поля	Брг,з.		± 25		Гаус
Резолюция			0.3		μT
Точность курса	30μT горизонтальный геомагнитный компонент, 25°C		±2.5		дег
Динамический диапазон измерений			2.5		Гаус
Нулевая предвзятость	Немагнитная среда		15		- Да, конечно.
Барометр
Динамический диапазон измерений		300		1100	мбар
Нулевая предвзятость			4.5		мбар
Интерфейс связи
Ставка Baud	Однонаправленный SPI			15	МГц
Ставка Baud	Однонаправленный CAN			1	МГц
Частота отбора проб	ППИ	2460	2460		Гц
Частота отбора проб	Сможет		200		Гц
Электрические характеристики
Напряжение		3.0	3.3	3.6	V
Потребление энергии				1.5	W
Ripple	П-П			100	mV
Время расчетов	от 0 до 3,3 В			80	мс
Структурные характеристики
Размер			474414		мм
Вес			50		g
Использование среды
Рабочая температура		-40		70	°C
Температура хранения		-45		75	°C
Вибрация	20-2000 Гц, 6,06 г
Влияние	1000 г, 0,5 мс
Надежность
MTBF			20000		h
Непрерывное время работы			120		h

①: Вычислить нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤1°C/мин, температурный диапазон -40°C~+70°C

②: состояние вибрации 6.06G, 20Hz~2000Hz
