ADIS16475 Полностью калиброванный МУС с компенсацией температуры и неправильного выравнивания

Name: ADIS16475 Полностью калиброванный МУС с компенсацией температуры и неправильного выравнивания
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
цена:	500$
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500/мес.

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Угловая случайная прогулка:

00,15°/√h

Стабильность нулевого смещения:

0,8°/ч

Коммуникационный интерфейс:

1 канал SPI/CAN

Случайное блуждание акселерометра:

0,05~0,07 м/с/ч-², 1 сигма

Максимальная угловая скорость:

±500/2000°/с

Точность масштабного коэффициента гироскопа:

0,3%

Диапазон акселерометра:

±16/200 г

Размер:

47×44×14 мм

Упаковывая детали:

губка + коробка

Поставка способности:

500/мес.

Выделить:

полностью калиброванный датчик IMU

IMU с температурной компенсацией

акселерометр IMU с компенсацией за неправильное выравнивание

Описание продукта

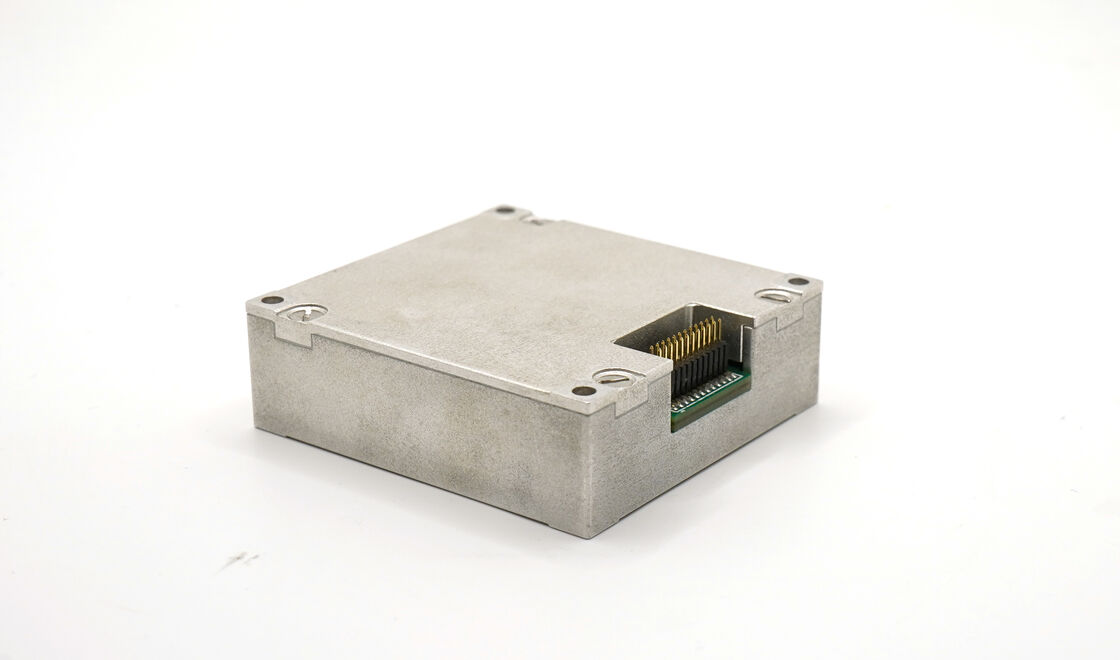

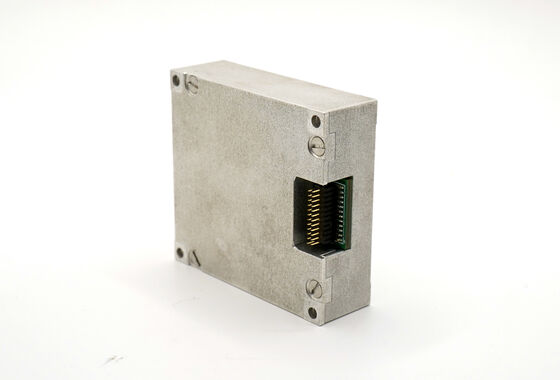

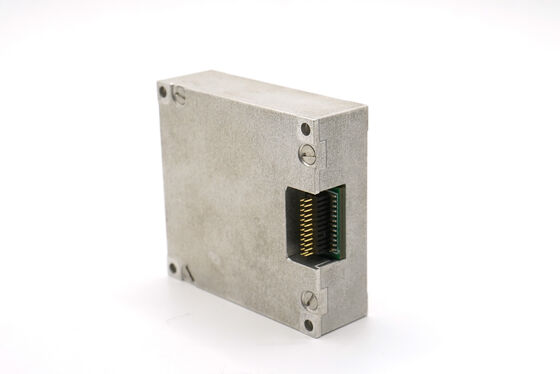

ADIS16475 Полностью калиброванный МУС с компенсацией температуры и неправильного выравнивания

IMU 16488HB обеспечивает высокоточное обнаружение движения, оснащенное трехосновым гироскопом MEMS и акселерометром.Это устройство может заменить Adis 16497 в приложениях, требующих надежного отслеживания движения, такие как геодезия, беспилотные транспортные средства и связь в движении.

Характеристики продукта

Трехосный цифровой гироскоп

Динамический диапазон измерений ±2000°/с
Стабильность с нулевым уклоном: 3°/ч (GJB, 10S, ось Z), 0,8°/ч (ALLAN, ось Z)

Триаксиальный цифровой акселерометр

Динамический диапазон измерений ±200 г
Стабильность с нулевым уклоном: 0, 4 мг (GJB, 10S), 0, 06 мг (ALLAN)

Дополнительные датчики

Триаксиальный цифровой магнитометр: 2,5 гаусса
Цифровой барометр: 300 - 1100 мбар

Производительность и надежность

Высокая надежность: MTBF 20 000 часов
Гарантированная точность в пределах полного температурного диапазона (от -40°C до +80°C)
Встроенный высокопроизводительный алгоритм калибровки и компенсации температуры
Подходит для работы под сильными вибрациями (6,06G, 20-2000Hz)
Подходит для работы в условиях больших ударов (1000G, 0,5ms)

Технические спецификации

Параметр	Условия испытания	Минимальная	Типичный	Максимальная	Единица
Гироскоп
Динамический диапазон измерений			500	2000	°/s
Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		°/h
Стабильность с нулевым уклоном	Дифференциация Алана, оси X и Y		1.6		°/h
Стабильность с нулевым уклоном	Среднее значение 10 с (от -40 до +70 °C, постоянная температура), ось Z		3		°/h
Стабильность с нулевым уклоном	Среднее значение 10 с (от -40°C до +70°C, постоянная температура), ось X и ось Y		6		°/h
Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.07		°/s
Нулевая предвзятость	Диапазон нулевой предвзятости, ось X и ось Y		±0.2		°/s
Изменение предвзятости в полном диапазоне температур	Ось Z		±0.02		°/s
Никакое изменение температуры	Оси X и Y		±0.06		°/s
Повторяемость последовательного запуска	Ось Z		0.002
Повторяемость последовательного запуска	Ось X и Ось Y		0.006
Повторяемость запуска из дня в день	Ось Z		0.003		/s
Начинайте повторять день за днем.	Ось X и Ось Y		0.009		°/s
Влияние линейного ускорения на уклон			0.002		°/s/g
Влияние вибрации на нулевую предвзятость	Изменение до и после вибрации		0.002		°/s/g
Влияние вибрации на нулевую предвзятость	Изменение до и во время вибрации		0.002		°/s/g
Точность коэффициента масштаба	Ось Z		0.3		%
Точность коэффициента масштаба	Оси X и Y		0.6		%
Нелинейность коэффициента масштаба	Ось Z		0.01		% ФС
Нелинейность коэффициента масштаба	Оси X и Y		0.02		% ФС
Угловой случайный ход			0.15		°/√hr
Плотность шума			0.001		°/s/√Hz
Резолюция			3.052*10−7		/s/LSB
Пропускная способность			200		Гц
Ускоритель
Динамический диапазон измерений			16	200	g
Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
Стабильность с нулевым уклоном	Среднее значение 10 с (от -40°C до +70°C, постоянная температура)		0.4		Мг
Диапазон нулевой предвзятости			2		Мг
Изменение нулевого уклонения в пределах всего температурного диапазона	Значение от пика к пику		4		Мг
Повторяемость последовательных запусков			0.5		Мг
Повторяемость, начатая ежедневно			0.8		Мг
Температурный коэффициент нулевой предвзятости		0.05	0.1		mg/°C
Точность коэффициента масштаба			0.5		%
Нелинейность коэффициента масштаба			0.1		% ФС
Скорость случайного ходьбы			0.029		m/s/√hr
Плотность шума			0.025		mg/√Hz
Резолюция			1.221*10−8		g/LSB
Пропускная способность			200		Гц
Магнетометр
Диапазон магнитного поля	Брг, секси		±13		Гаус
Диапазон магнитного поля	Брг,з.		± 25		Гаус
Резолюция			0.3		μT
Точность курса	30μT горизонтальный геомагнитный компонент, 25°C		±2.5		дег
Динамический диапазон измерений			2.5		Гаус
Нулевая предвзятость	Немагнитная среда		15		- Да, конечно.
Барометр
Динамический диапазон измерений		300		1100	мбар
Нулевая предвзятость			4.5		мбар
Интерфейс связи
Ставка Baud	Однонаправленный SPI			15	МГц
Ставка Baud	Однонаправленный КОН			1	МГц
Частота отбора проб	ППИ	2460	2460		Гц
Частота отбора проб	Сможет		200		Гц
Электрические характеристики
Напряжение		3.0	3.3	3.6	V
Потребление энергии			1.5		W
Ripple	П-П			100	mV
Время расчетов	от 0 до 3,3 В			80	мс
Структурные характеристики
Размер			474414		мм
Вес			50		g
Использование среды
Рабочая температура		-40		70	°C
Температура хранения		-45		75	°C
Вибрация			20-2000 Гц, 6,06 г
Влияние			1000 г, 0,5 мс
Надежность
MTBF			20000		h
Непрерывное время работы			120		h

Примечание 1: Вычислить нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤1°C/мин, а диапазон температуры -40°C - +70°C
Примечание 2: состояние вибрации 6,06G, 20Hz-2000Hz

Очертание контуры
