Навигационный MEMS гироскоп для БПЛА и навигации

Наименование марки:	Firepower
Номер модели:	MGZ221HC
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион
Способность к поставкам:	100 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Название продукта:

PCB GYRO

Диапазон:

400 градусов в секунду

ширина полосы:

>200 Гц, @3 дБ

Разрешение:

24 бита

Коэффициент масштаба:

16000 младших бит/град/с, @25℃

Задержка (на заказ):

< 1,5 мс

Упаковывая детали:

sponge+box

Поставка способности:

100 ПК/месяц

Выделить:

навигационный MEMS гироскоп

MEMS гироскоп для навигации БПЛА

Гироволоконный гироскоп с гарантией

Описание продукта

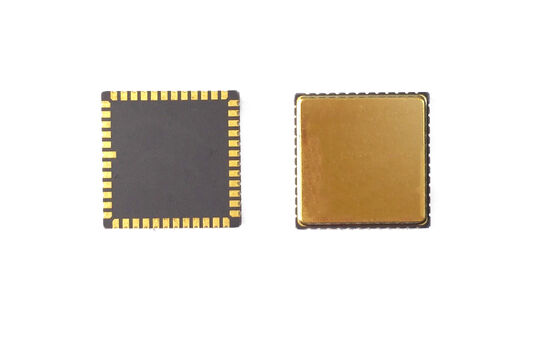

Чип гироскопа MEMS для БПЛА и навигации

Высокоточный гироскоп MEMS для измерения инерции

Наш микросхема гироскопа MEMS обеспечивает высокоточное измерение угловой скорости для продвинутой инерциальной навигации и управления движением.Проектировано с надёжностью на аэрокосмическом уровне и прочной прочностью промышленного класса, он обеспечивает сверхнизкий уровень шума, низкую нестабильность предвзятости и отличную температурную стабильность для платформ, требующих долгосрочной точности и надежной производительности.

Разработанный для беспилотных летательных аппаратов, автономных роботов и промышленного оборудования, этот гирочип MEMS предлагает быстрый динамический ответ, компактный форм-фактор,и низкое энергопотребление, что делает его идеальным для встроенных навигационных систем и высокоточных платформ движения.

Руководящие принципы проектирования ПКБ

Конденсаторы отцепки для булав VCP, VREF, VBUF и VREG должны быть размещены как можно ближе к булавам с минимальным сопротивлением следов.
Другие концы конденсаторов разъединения для VREF, VBUF и VREG должны подключаться к ближайшему AVSS_LN, а затем к сигнальной земле через магнитный шарик
Конденсаторы разъединения для VCC и VIO должны располагаться рядом с соответствующими булавками.
Работа VCC требует около 35mA тока - используйте широкие следы PCB для стабильности напряжения
Избегайте маршрутизации под упаковкой для плавной сборки
Установка компонентов вдали от зон концентрации напряжения, источников тепла и механических точек соприкосновения

Технические спецификации

Производительность	Единица	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Диапазон	градусы/с	400	400	400
Ширина диапазона @ 3DB настроена	Гц	200	200	300
Выходная точность ((цифровой SPI)	кусочки	24	24	24
Выпускная скорость (ODR) (настраиваемая)	Гц	12 километров	12 километров	12 километров
Задержка (на заказ)	мс	< 1.5	< 1.5	< 1
Стабильность предвзятости	Deg/hr ((1o)	<0.1	<0.5	<0.1
Устойчивость к предвзятости (1σ 10s)	Deg/hr ((1o)	< 1	< 5	< 1
Стабильность предвзятости (1σ 1s)	Deg/hr ((1o)	< 3	< 15	< 3
Ошибка предвзятости над температурой (1σ)	Deg/hr ((1o)	< 10	< 30	10
Изменения температуры предвзятости, калиброванные ((1σ)	Deg/hr ((1o)	< 1	< 10	< 1
Повторяемость предвзятости	Deg/hr ((1o)	<0.5	< 3	<0.3
Коэффициент масштаба при 25°С	Lsb/deg/s	16000	16000	20000
Повторяемость коэффициента масштаба (1σ)	ppm ((1o)	< 20 ppm	< 20 ppm	< 100 ppm
Коэффициент масштаба против температуры (1σ)	ppm ((1o)	< 100 ppm	< 100 ppm	< 300 ppm
Нелинейность коэффициента масштаба (1σ)	ppm	< 150 ppm	< 150 ppm	< 300 ppm
Угловая случайная ходьба ((ARW)	°/√h	<0.05	<0.25	<0.05
Шум (от пика до пика)	градусы/с	<0.35	<0.4	<0.25
Чувствительность GValue	°/ч/г	< 1	< 3	< 1
Ошибка исправления вибрации ((12gRMS,20-2000)	°/ч/g ((rms)	< 1	< 3	< 1
Время включения (действительные данные)	с	750 метров
Резонансная частота датчика	hz	10.5к-13.5к.

Экологические спецификации

Удар (направление): 500 г, 1 мс.
Сопротивление ударам (отключение питания): 10000 г, 10 мс
Вибрация (включенная мощность): 18 g rms (20 Hz до 2 kHz)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25V
Потребление тока: 45 ма

Руководящие принципы установки

Высокопроизводительный гироскоп MEMS - это высокоточное испытательное оборудование.

Оценить расположение датчиков с помощью термического анализа, моделирования механического напряжения (измерение изгиба/FEA) и испытания надежности при ударе
Сохранять надлежащее расстояние от:
- Рекомендации толщины ПКЖ: 1,6-2,0 мм для минимизации внутреннего напряжения
- Кнопки/механические точки напряжения
- Источники тепла (контроллеры, графические чипы), которые могут повышать температуру ПКБ
Избегайте размещения в местах, подверженных механическому напряжению, деформации или тепловому расширению
