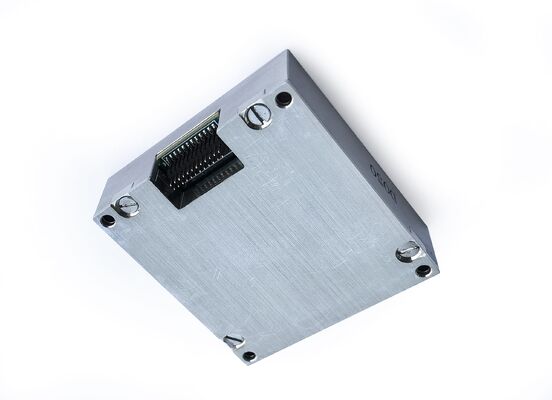

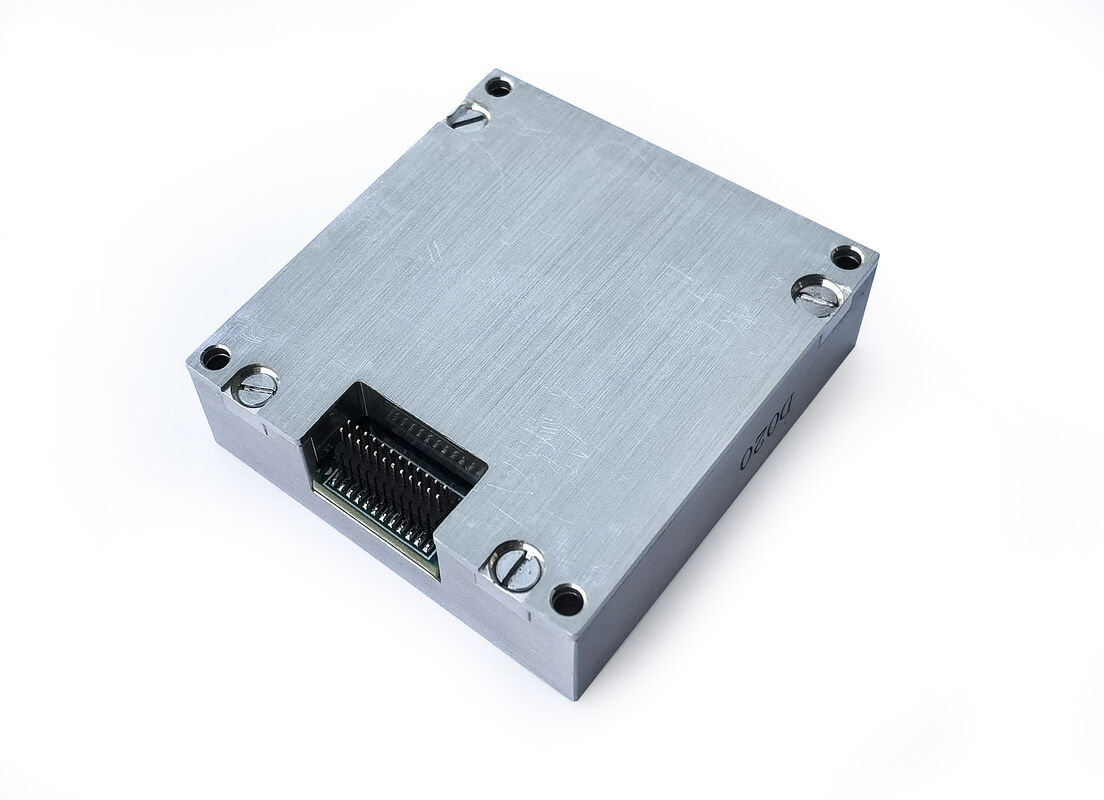

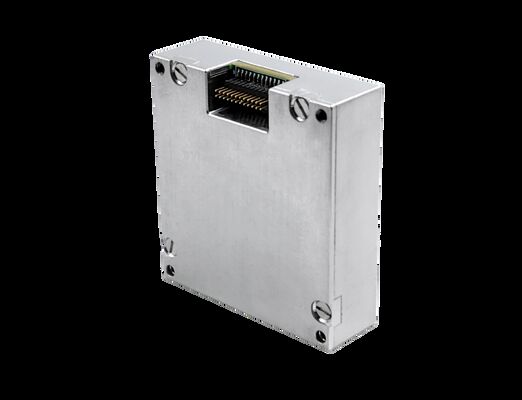

IMU 10-DOF MEMS следующего поколения с низким расходом энергии

Динамический диапазон измерений

500

2000

°/s

Стабильность с нулевым уклоном

Дифференциация Аллана, ось Z

0.8

°/h

Дифференциация Алана, оси X и Y

1.6

°/h

среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура),
Ось Z

3

°/h

среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура),
Ось X и Ось Y

6

°/h

Нулевая предвзятость

Диапазон нулевой предвзятости, ось Z

±0.07

°/s

Диапазон нулевой предвзятости, ось X и ось Y

±0.2

°/s

Изменение нулевой предвзятости в полном диапазоне температур, ось Z 1

±0.02

°/s

Изменение нулевой предвзятости по температуре, X и Y
Ось 1

±0.06

°/s

Повторяемость последовательного запуска, ось Z

0.002

Повторяемость последовательного запуска, ось X и ось Y

0.006

Повторяемость запуска из дня в день, ось Z

0.003

/s

Начните повторять день за днем, ось X и ось Y

0.009

°/s

Влияние линейного ускорения на уклон

0.002

°/s/g

Влияние вибрации на нулевую предвзятость, изменение до и после вибрации 2

0.002

°/s/g

Влияние вибрации на нулевую предвзятость, изменение до и во время вибрации 2

0.002

°/s/g

Коэффициент масштаба

Точность коэффициента масштаба, ось Z

0.3

%

Точность фактора масштаба, оси X и Y

0.6

%

Нелинейность коэффициента масштаба, ось Z

0.01

% ФС

Нелинейность фактора масштаба, оси X и Y

0.02

% ФС

Угловой случайный ход

0.15

°/ √hr

Плотность шума

0.001

°/s/ √Hz

Резолюция

3.052×10-7

/s/LSB

Пропускная способность

200

Гц

Динамический диапазон измерений

16

200

g

Стабильность с нулевым уклоном

Дифференциация Аллана

0.06

Мг

Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)

0.4

Мг

Нулевая предвзятость

Диапазон нулевой предвзятости

2

Мг

Изменение нулевой предвзятости в пределах всего диапазона температур, значение от пика к пику 1

4

Мг

Повторяемость последовательных запусков

0.5

Мг

Повторяемость начинается ежедневно

0.8

Мг

Температурный коэффициент нулевой предвзятости

0.05

0.1

mg/°C

Коэффициент масштаба

Точность коэффициента масштаба

0.5

%

Нелинейность коэффициента масштаба

0.1

% ФС

Скорость случайного ходьбы

0.029

m/s/ √hr

Плотность шума

0.025

mg/ √Hz

Резолюция

1.221×10-8

g/LSB

Пропускная способность

200

Гц

Диапазон магнитного поля

Брг, секси

±13

Гаус

Брг,з.

± 25

Гаус

Резолюция

0.3

μT

Точность курса

30 мкТ горизонтальный геомагнитный компонент, 25 °C

±2.5

дег

Динамический диапазон измерений

2.5

Гаус

Нулевая предвзятость

Немагнитная среда

15

- Да, конечно.

Динамический диапазон измерений

300

1100

мбар

Нулевая предвзятость

4.5

мбар

Однонаправленный SPI

Ставка Baud

15

МГц

Односторонний C A N

Ставка Baud

1

МГц

Частота отбора проб

ППИ

2460

2460

Гц

Сможет

200

Напряжение

3.0

3.3

3.6

V

Потребление энергии

1.5

W

Ripple

П-П

100

mV

Время расчетов

От 0 В до 3 В.

80

мс

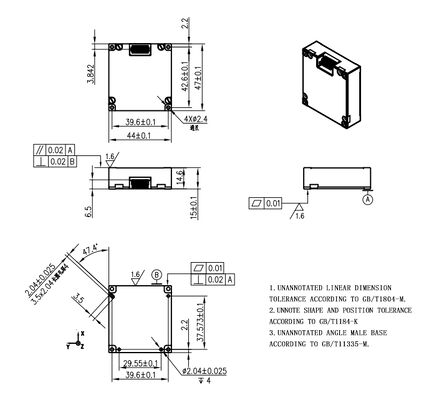

Размер

47х44х14

мм

Вес

50

g

Рабочая температура

-40

70

°C

Температура хранения

-45

75

°C

Вибрация

20~2000 Гц,
60,06 грамма

Влияние

1000 г,0.5 мс

MTBF

20000

h

Непрерывное время работы

120

h

①: Вычислить нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температуры -40 °C ~ + 70 °C
②: состояние вибрации 6,06 G, 20Hz ~ 2000Hz
