10-осевой инерциальный навигационный датчик IMU с 3-осевым акселерометром

Name: 10-осевой инерциальный навигационный датчик IMU с 3-осевым акселерометром
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Ряд волчка:

500/2000°/с

стабильность нулевого смещения:

0,8°/ч

Точность масштабного коэффициента, ось Z:

0,3%

Угловая случайная прогулка:

0,15 °/√ч

Плотность шума:

0,001°/с/√Гц

Пропускная способность:

200 Гц

Упаковывая детали:

губка + коробка

Поставка способности:

500/месяц

Выделить:

10-осевой датчик IMU с барометром

3-осевой акселерометр гиромагнетометр

инерциальный навигационный датчик с гироскопом

Описание продукта

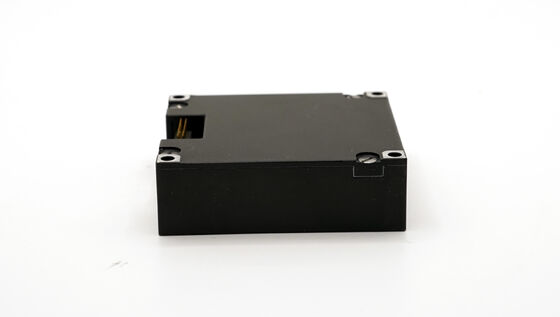

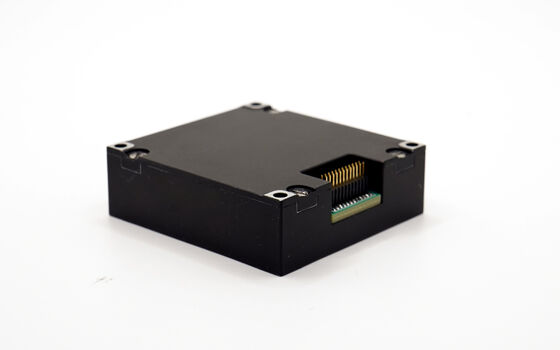

10-осевой инерциальный навигационный датчик IMU

Имеет 3-осевой акселерометр, гироскоп, магнитометр и барометр для комплексного обнаружения движения и окружающей среды.

Инерциальное измерительное устройство все в одном

IMU 16488HB - это полное инерциальное измерительное устройство, оснащенное гироскопом 3-ося, акселерометром, магнитометром и барометром.и нелинейности, обеспечивая высокую точность и надежный выход данных через SPI или UART связи для интеграции критических систем.

Технические спецификации

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Гироскоп	Динамический диапазон измерений			500	2000	°/s
	Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		°/h
		Дифференциация Алана, оси X и Y		1.6		°/h
		среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура), Ось Z		3		°/h
		среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура), Ось X и Ось Y		6		°/h
	Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.07		°/s
		Диапазон нулевой предвзятости, ось X и ось Y		±0.2		°/s
		Изменение нулевой предвзятости в полном диапазоне температур, ось Z 1		±0.02		°/s
		Изменение нулевой предвзятости по температуре, X и Y Ось 1		±0.06		°/s
		Повторяемость последовательного запуска, ось Z		0.002
		Повторяемость последовательного запуска, ось X и ось Y		0.006
		Повторяемость запуска из дня в день, ось Z		0.003		/s
		Начните повторять день за днем, ось X и ось Y		0.009		°/s
		Влияние линейного ускорения на уклон		0.002		°/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и после вибрации 2		0.002		°/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и во время вибрации 2		0.002		°/s/g
	Коэффициент масштаба	Точность коэффициента масштаба, ось Z		0.3		%
		Точность фактора масштаба, оси X и Y		0.6		%
		Нелинейность коэффициента масштаба, ось Z		0.01		% ФС
		Нелинейность фактора масштаба, оси X и Y		0.02		% ФС
	Угловой случайный ход			0.15		°/ √hr
	Плотность шума			0.001		°/s/ √Hz
	Резолюция			3.052*10-7		/s/LSB
	Пропускная способность			200		Гц
Ускоритель	Динамический диапазон измерений			16	200	g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
	Стабильность с нулевым уклоном	Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)		0.4		Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости		2		Мг
		Изменение нулевой предвзятости в пределах всего диапазона температур, значение от пика к пику 1		4		Мг
		Повторяемость последовательных запусков		0.5		Мг
		Повторяемость начинается ежедневно		0.8		Мг
		Температурный коэффициент нулевой предвзятости		0.05	0.1	mg/°C

Таблица 1. Индекс продукции 16488HB

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
	Коэффициент масштаба	Точность коэффициента масштаба		0.5		%
	Коэффициент масштаба	Нелинейность коэффициента масштаба		0.1		% ФС
	Скорость случайного ходьбы			0.029		m/s/ √hr
	Плотность шума			0.025		mg/ √Hz
	Резолюция			1.221*10-8		g/LSB
	Пропускная способность			200		Гц
Магнетометр	Диапазон магнитного поля	Брг, секси		±13		Гаус
	Диапазон магнитного поля	Брг,з.		± 25		Гаус
	Резолюция			0.3		μT
	Точность курса	30 мкТ горизонтальный геомагнитный компонент, 25 °C		±2.5		дег
	Динамический диапазон измерений			2.5		Гаус
	Нулевая предвзятость	Немагнитная среда		15		- Да, конечно.
Барометр	Динамический диапазон измерений		300		1100	мбар
Барометр	Нулевая предвзятость			4.5		мбар
Интерфейс связи	Однонаправленный SPI	Ставка Baud			15	МГц
	Односторонний C A N	Ставка Baud			1	МГц
	Частота отбора проб	ППИ		2460	2460	Гц
	Частота отбора проб	Сможет		200
Электрические характеристики	Напряжение		3.0	3.3	3.6	V
	Потребление энергии				1.5	W
	Ripple	П-П			100	mV
	Время расчетов	От 0 В до 3 В.			80	мс
Структурные характеристики	Размер			474414		мм
Структурные характеристики	Вес			50		g
Окружающая среда использования	Рабочая температура		-40		70	°C
	Температура хранения		-45		75	°C
	Вибрация			20~2000 Гц, 60,06 грамма
	Влияние			1000 г,0.5 мс
Надежность	MTBF			20000		h
Надежность	Непрерывное время работы			120		h
①: Вычислить нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температуры -40 °C ~ + 70 °C ②: состояние вибрации 6,06 G, 20Hz ~ 2000Hz
