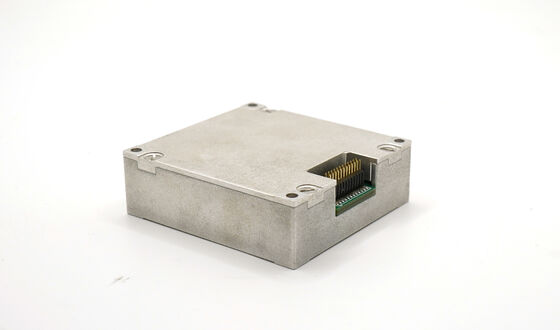

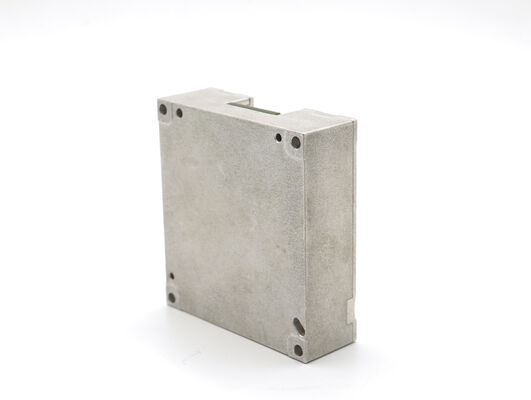

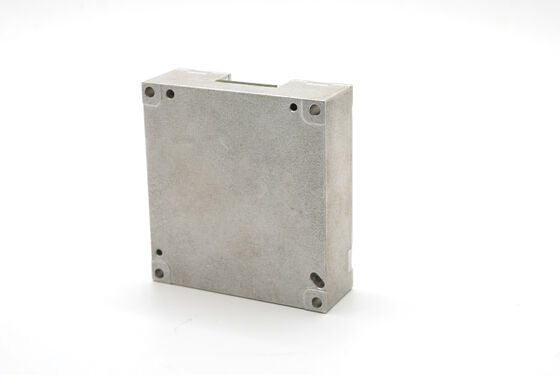

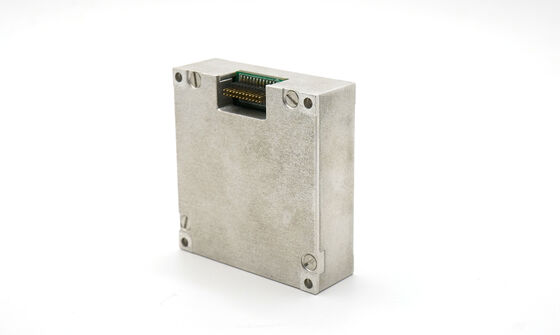

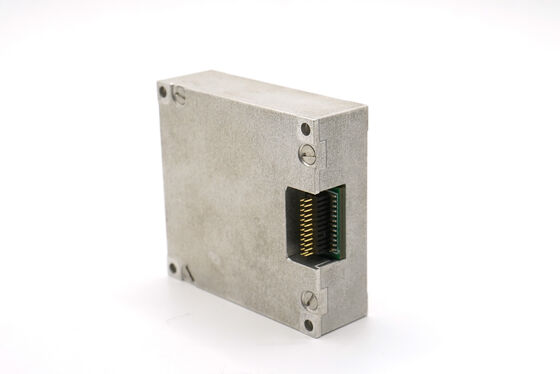

Adis16488 Инерциальный датчик IMU для БПЛА и системы стабилизации дронов с магнитометром

Name: Adis16488 Инерциальный датчик IMU для БПЛА и системы стабилизации дронов с магнитометром
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Наименование марки:	FIREPOWER
Номер модели:	16488HB
МОК:	1
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Динамический диапазон измерения:

± 2000°/с

стабильность нулевого смещения:

3 °/ч

Угловая случайная прогулка:

0,15 °/√ч

Точность масштабного коэффициента, ось Z:

0,3%

Пропускная способность:

200 Гц

Интерфейс связи:

СПИ/МОЖЕТ

Упаковывая детали:

губка + коробка

Поставка способности:

500/месяц

Выделить:

Adis16488 IMU с магнитометром

Датчик стабилизации БПЛА

система гироакселерометра дронов

Описание продукта

ADIS16488 Инерциальный датчик IMU для БПЛА и системы стабилизации дронов с магнитометром

ADIS16488HB многоступенчатый инерциальный измерительный прибор представляет собой полную инерциальную систему, включающую трехосевой гироскоп, трехосевой акселерометр, трехосевой магнитометр,и датчик давленияЭтот продвинутый ИМУ измеряет трехосную угловую скорость, ускорение, трехосное магнитное поле, давление воздуха и другие критические параметры.Устройство выдает данные с компенсацией ошибок (включая компенсацию температуры), компенсация угла неправильного выравнивания установки и нелинейная компенсация) через протоколы связи SPI или UART.

Технические спецификации

Параметр		Условия испытаний	Минимальная стоимость	Типичная стоимость	Максимальное значение	Единица
Гироскоп	Динамический диапазон измерений			500	2000	°/s
	Стабильность с нулевым уклоном	Дифференциация Аллана, ось Z		0.8		°/h
		Дифференциация Алана, оси X и Y		1.6		°/h
		среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура), Ось Z		3		°/h
		среднее время 10 s (-40 °C ~ + 70 °C, постоянная температура), Ось X и Ось Y		6		°/h
	Нулевая предвзятость	Диапазон нулевой предвзятости, ось Z		±0.07		°/s
		Диапазон нулевой предвзятости, ось X и ось Y		±0.2		°/s
		Изменение нулевой предвзятости в полном диапазоне температур, ось Z 1		±0.02		°/s
		Изменение нулевой предвзятости по температуре, X и Y Ось 1		±0.06		°/s
		Повторяемость последовательного запуска, ось Z		0.002
		Повторяемость последовательного запуска, ось X и ось Y		0.006
		Повторяемость запуска из дня в день, ось Z		0.003		/s
		Начните повторять день за днем, ось X и ось Y		0.009		°/s
		Влияние линейного ускорения на уклон		0.002		°/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и после вибрации 2		0.002		°/s/g
		Влияние вибрации на нулевую предвзятость, изменение до и во время вибрации 2		0.002		°/s/g
	Коэффициент масштаба	Точность коэффициента масштаба, ось Z		0.3		%
		Точность фактора масштаба, оси X и Y		0.6		%
		Нелинейность коэффициента масштаба, ось Z		0.01		% ФС
		Нелинейность фактора масштаба, оси X и Y		0.02		% ФС
	Угловой случайный ход			0.15		°/ √hr
	Плотность шума			0.001		°/s/ √Hz
	Резолюция			3.052*10-7		/s/LSB
	Пропускная способность			200		Гц
Ускоритель	Динамический диапазон измерений			16	200	g
	Стабильность с нулевым уклоном	Дифференциация Аллана		0.06		Мг
	Стабильность с нулевым уклоном	Среднее время 10 с (-40 °C ~ + 70 °C, постоянная температура)		0.4		Мг
	Нулевая предвзятость	Диапазон нулевой предвзятости		2		Мг
		Изменение нулевой предвзятости в пределах всего диапазона температур, значение от пика к пику 1		4		Мг
		Повторяемость последовательных запусков		0.5		Мг
		Повторяемость начинается ежедневно		0.8		Мг
		Температурный коэффициент нулевой предвзятости		0.05	0.1		mg/°C
Магнетометр	Диапазон магнитного поля	Брг, секси		±13		Гаус
	Диапазон магнитного поля	Брг,з.		± 25		Гаус
	Резолюция			0.3		μT
	Точность курса	30 мкТ горизонтальный геомагнитный компонент, 25 °C		±2.5		дег
	Динамический диапазон измерений			2.5		Гаус
	Нулевая предвзятость	Немагнитная среда		15		- Да, конечно.
Барометр	Динамический диапазон измерений	300		1100	мбар
Барометр	Нулевая предвзятость			4.5		мбар
Интерфейс связи	Однонаправленный SPI	Ставка Baud			15	МГц
	Односторонний C A N	Ставка Baud			1	МГц
	Частота отбора проб	ППИ		2460	2460	Гц
	Частота отбора проб	Сможет		200
Электрические характеристики	Напряжение		3.0	3.3	3.6	V
	Потребление энергии				1.5	W
	Ripple	П-П			100	mV
	Время расчетов	От 0 В до 3 В.			80	мс
Структурные характеристики	Размер			474414		мм
Структурные характеристики	Вес			50		g
Окружающая среда использования	Рабочая температура		-40		70	°C
Окружающая среда использования	Температура хранения		-45		75	°C
Надежность	MTBF			20000		h
Надежность	Непрерывное время работы			120		h
①: Вычислить нулевое отклонение всего процесса изменения температуры, скорость изменения температуры ≤ 1 °C/мин, а диапазон температуры -40 °C ~ + 70 °C ②: состояние вибрации 6,06 G, 20Hz ~ 2000Hz

Таблица 1. Индекс продукции 16488HB
