Высокопроизводительная инерциальная измерительная установка для инерциальной навигационной системы INS

Наименование марки:	FIREPOWER
Номер модели:	ИМУ6-36
МОК:	1
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Нестабильность при нулевом смещении:

≤ 3°/ч

Диапазон измерения:

480°/с

Метод случайного блуждания угла:

0,25°/√ ч

Диапазон измерения (акселерометр):

Настраиваемый 2 ~ 16 г

Повторяемость с нулевым смещением:

≤ 5°/ч

Пропускная способность:

≥ 100 Гц

Масса:

18 г

Напряжение:

5±0,3 В

Упаковывая детали:

губка + коробка

Поставка способности:

500/месяц

Выделить:

Инерциальный измерительный прибор для навигации

Высокопроизводительный акселерометр INS

Гиросенсор для инерциальных систем

Описание продукта

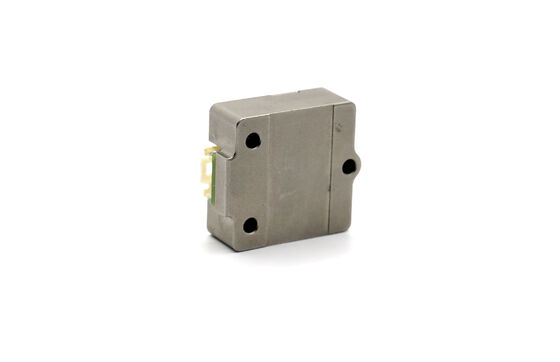

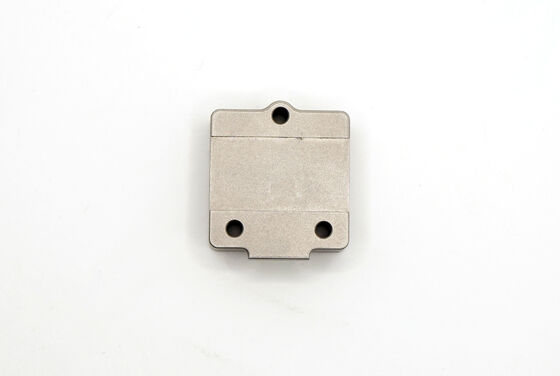

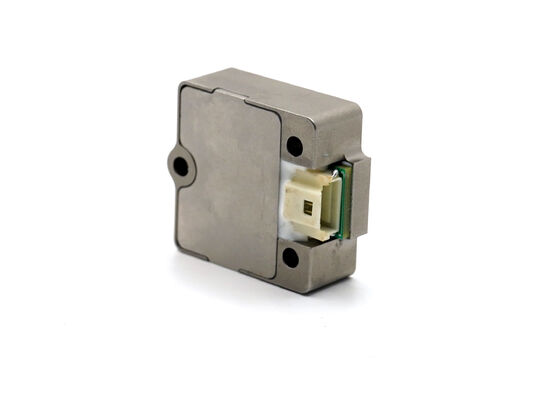

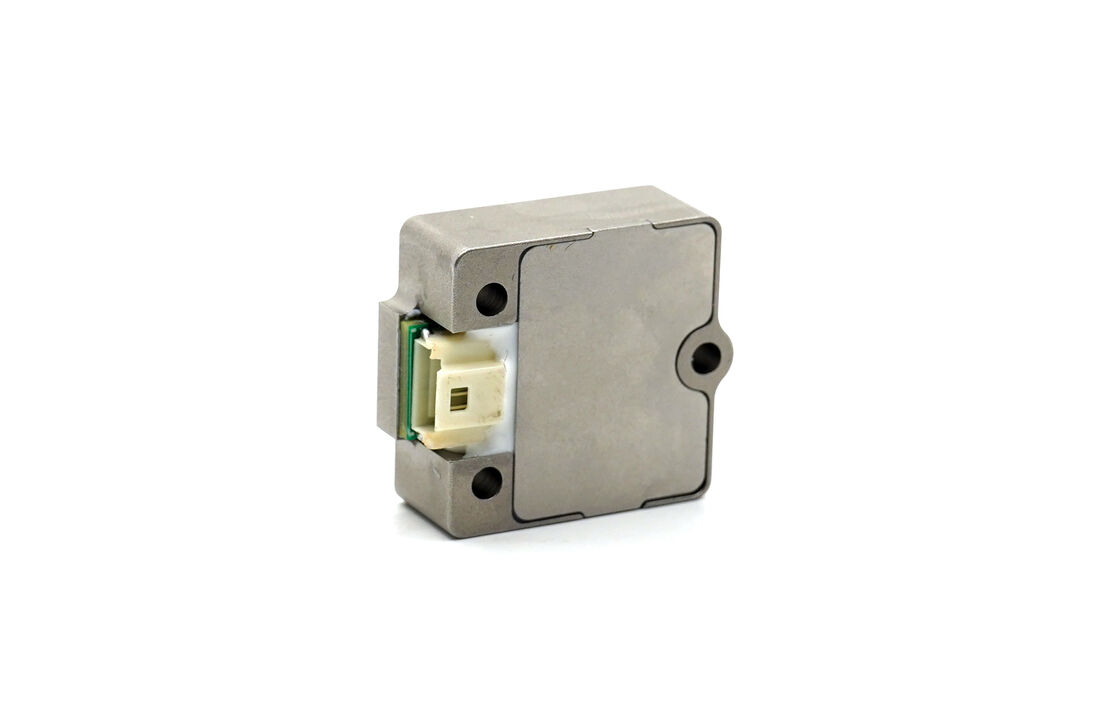

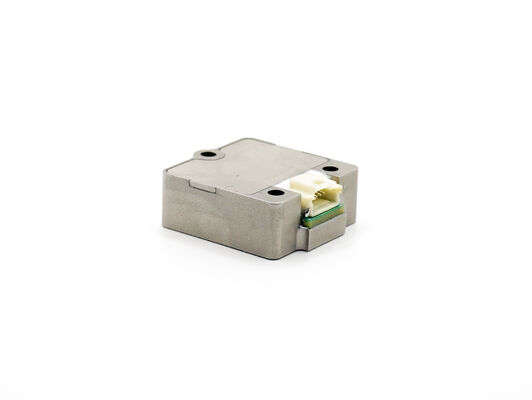

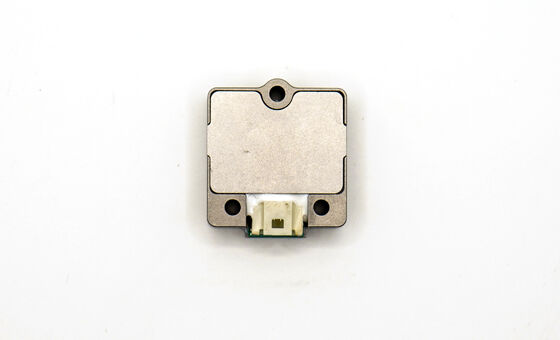

Высокопроизводительная инерциальная измерительная установка для инерциальной навигационной системы INS

Состав и функция
Инерциальное измерительное устройство состоит из трехосяного гироскопа, трехосяного акселерометра, датчика температуры, панели обработки сигнала, структурных компонентов и основного программного обеспечения.Он измеряет трехосевую угловую скорость и ускорение носителя, вывод компенсационных данных, включая компенсацию температуры, компенсацию угла неправильного выравнивания установки,и нелинейной компенсации через серийный порт UART с использованием указанного протокола связи.

Технические характеристики гироскопа

Параметр	Единица	Условия испытания	IMU6-36
Диапазон измерений	°/s	Конфигурируемый	±480
Нестабильность с нулевым уклоном	°/h	Дифференциация Аллана	≤ 3
Стабильность с нулевым уклоном	°/h	10 с гладкий, RMS, нормальная температура	≤ 8
Нулевая изменчивость при полной температуре	°/h	10 секунд сглаживания, три температурных изменения с нулевым уклоном (-45 °C, 25 °C, 85 °C)	≤ 150
Случайная прогулка	°/√h	Дифференциация Аллана	≤ 0.25
Повторяемость с нулевой предвзятостью	°/h	Q = 6, нормальная температура	≤ 5
Нелинейность коэффициента масштаба	ppm	Нормальная температура	≤ 50
Перекрестная сцепка	%	Нормальная температура	≤ 0.1
Пропускная способность	Гц	Конфигурируемый	≥ 100

Технические характеристики акселерометра

Параметр	Единица	Условия испытания	IMU6-36
Диапазон измерений	g	Конфигурируемый 2 ~ 16 г	±16
Стабильность с нулевым уклоном	Мг	10 с гладкий, RMS, нормальная температура	≤ 0.1
Нулевая изменчивость при полной температуре	Мг	10 секунд сглаживания, три температурных изменения с нулевым уклоном (-45 °C, 25 °C, 85 °C)	≤ 2.5
Повторяемость с нулевой предвзятостью	Мг	Q = 6, нормальная температура	≤ 0.1
Нелинейность коэффициента масштаба	ppm	Нормальная температура, ± 1 г	≤ 200
Перекрестная сцепка	%	Нормальная температура	≤ 0.1
Пропускная способность	Гц	Конфигурируемый	≥ 100

Требования к питанию

Параметр	Единица	IMU6-36
Напряжение	V	5±0.3
Начальный ток	mA	100
Потребление электроэнергии в постоянном состоянии	W	≤ 0.25
Ripple	mV	100

Приспособимость к окружающей среде

Параметр	Единица	IMU6-36
Рабочая температура	°C	-45 ~ 85
Температура хранения	°C	-55 ~ 105

Дополнительные спецификации

Параметр	Единица	IMU6-36
Вес	g	18±1
Время начала	с	≤ 2

Очертание контуры
