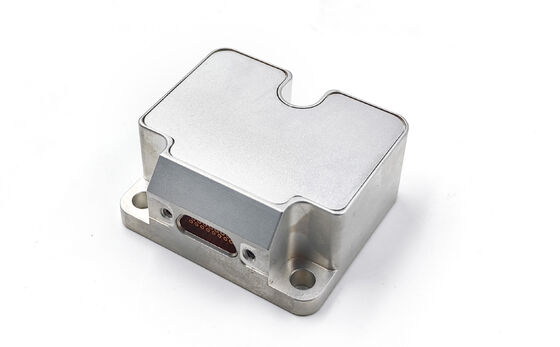

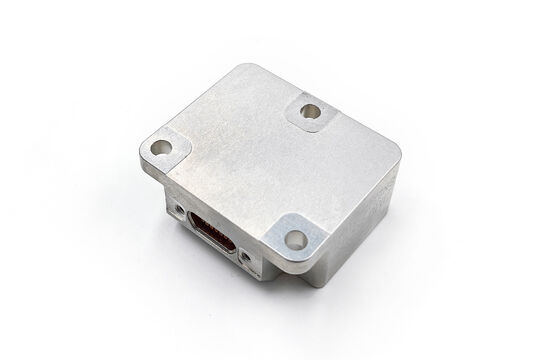

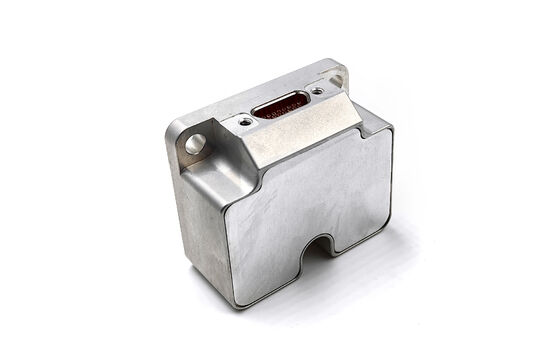

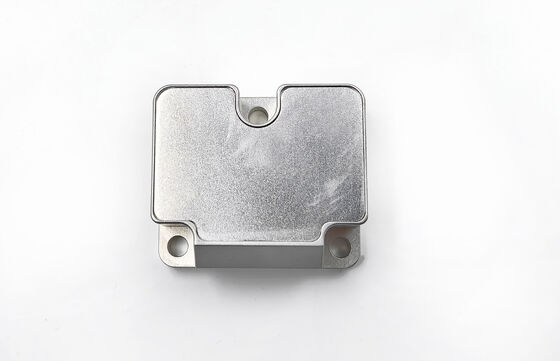

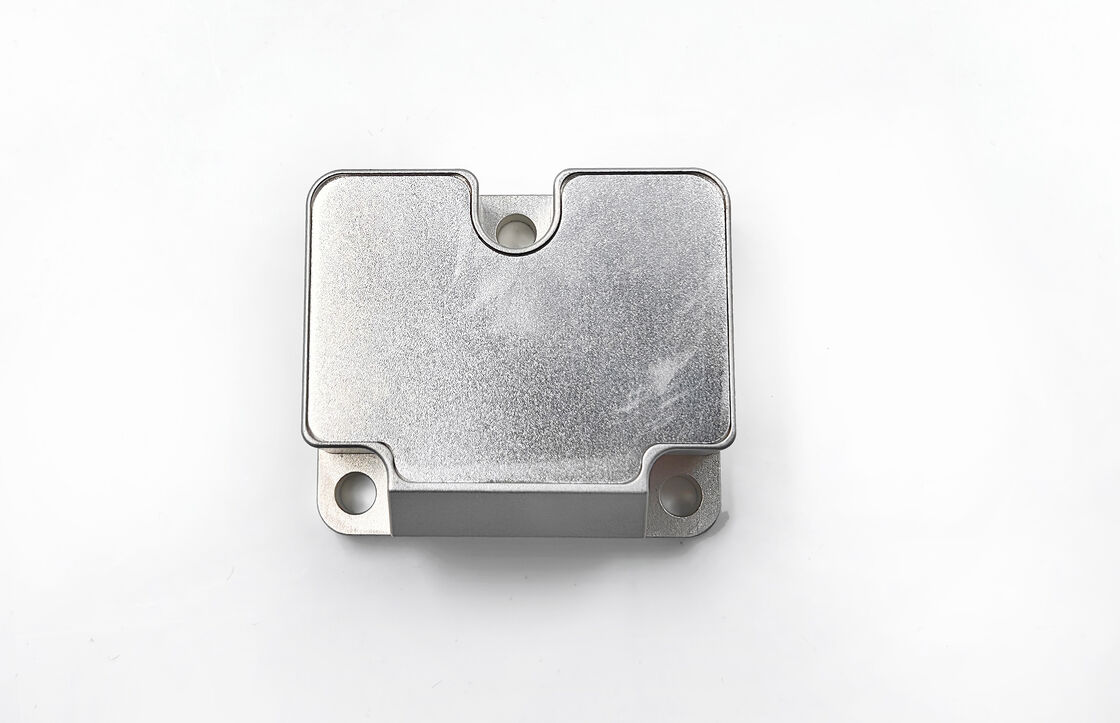

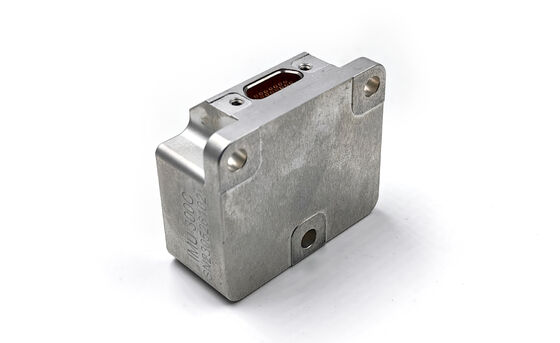

IMU MEMS навигационного класса с гироскопом 3-осевого акселерометра

Наименование марки:	FIREPOWER
Номер модели:	ИМУ6-4
МОК:	1
Условия оплаты:	Л/К, Т/Т, западное соединение
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Масса:

55±5 г

Диапазон измерения:

± 400 °/с

Нестабильность при нулевом смещении:

1°/ч

Случайная прогулка:

0,15。/√ч

Повторяемость с нулевым смещением:

10°/h

Чувствительность ускорения при нулевом смещении:

1°/h/g

Нелинейность масштабного коэффициента:

300 млрд

Пропускная способность:

250hz

Упаковывая детали:

губка + коробка

Поставка способности:

500/месяц

Выделить:

датчик IMU MEMS навигационного класса

3-осевой акселерометр гироскоп

MEMS IMU с гироскопом

Описание продукта

IMU MEMS навигационного класса с 3-осевым акселерометром и гироскопом

Состав и функция

Инерциальное измерительное устройство включает в себя несколько точных датчиков и компонентов обработки:

Гироскоп с тремя осями для измерения угловой скорости
Трехосный акселерометр для измерения ускорения
Трехосный датчик угла наклона (необязательно)
Датчик температуры для экологической компенсации
Плата обработки сигнала с передовыми алгоритмами
Устойчивая механическая структура
Комплекс программного обеспечения

Система измеряет трехосную угловую скорость, ускорение и угол наклона носителя, затем выводит компенсированные данные (включая компенсацию температуры, компенсацию за неправильное выравнивание установки,и нелинейной компенсации) через серийный порт RS-422 с использованием стандартизированных протоколов связи.

Технические характеристики гироскопа

Параметр	Единица	Условия испытания	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Диапазон измерений	°/s		± 400	± 400	± 400	±2000
Нестабильность с нулевым уклоном	°/h	Дифференциация Аллана	1	0.1	0.05	3
Стабильность с нулевым уклоном	°/h	1s гладкий, RMS, нормальная температура	10	5	1	20
Нулевая изменчивость при полной температуре	°/h	10 с гладкий, RMS, скорость изменения температуры 1 °C/мин	20	10	2	40
Случайная прогулка	./√h	Дифференциация Аллана	0.15	0.05	0.02	0.3
Повторяемость с нулевой предвзятостью	°/h	Q = 6, нормальная температура	10	5	1	20
Чувствительность ускорения с нулевым уклоном	°/h/g	Испытание при ± 1 г	1	1	1	1
Резолюция	°/h		2	1	0.5	5
Выходной шум	°/s	Пик (половина пика, ЗППП * 3)	0.3	0.25	0.15	0.45
Нелинейность коэффициента масштаба	ppm	Нормальная температура	300
Повторяемость по масштабному фактору	ppm	Q = 3, нормальная температура	300
Перекрестная сцепка	%	Нормальная температура	0.2
Пропускная способность	Гц		250	250	150	250

Технические характеристики акселерометра

Параметр	Единица	Условия испытания	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Диапазон измерений	g		± 10	± 20	±40
Стабильность с нулевым уклоном	Мг	1s гладкий, RMS, нормальная температура	0.1	0.2	0.3
Нулевая изменчивость при полной температуре	Мг	10 с гладкий, RMS, скорость изменения температуры 1 °C/мин	3	3	5
Повторяемость с нулевой предвзятостью	Мг	Q = 6, нормальная температура	0.2	0.5	1
Резолюция	Мг		0.1	0.1	0.1
Нелинейность коэффициента масштаба	ppm	Нормальная температура	500
Повторяемость по масштабному фактору	ppm	Q = 3, нормальная температура	500
Перекрестная сцепка	%	Нормальная температура	0.2
Пропускная способность	Гц		150

Технические характеристики угла наклона

Параметр	Единица	IMU6-4y-x
Диапазон измерений	g	±1.7
Стабильность при нулевом предвзятости (1 с сглаживания)	Мг	0.5
Нелинейность коэффициента масштаба	ppm	500

Электрические характеристики

Параметр	Единица	IMU6-4y
Напряжение	V	+5±0.5
Начальный ток	mA	< 400
Потребление электроэнергии в постоянном состоянии	W	< 1.2
Ripple	mV	100

Приспособимость к окружающей среде

Параметр	Единица	IMU6-4y-x
Рабочая температура	°C	-45 ~ 85
Температура хранения	°C	-55 ~ 105

Дополнительные спецификации

Параметр	Единица	IMU6-4y-x
Вес	g	55±5
Время начала	с	1

Очертание контуры
