IMU в режиме реального времени 6-осной с полной компенсацией ошибок для навигации

Наименование марки:	FIREPOWER
Номер модели:	ИМУ115
МОК:	1
цена:	200$
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	2000/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Динамический диапазон измерений:

500°/с

Стабильность нулевого смещения:

3,0°/ч

Диапазон нулевого смещения:

±0,2°/с

Пропускная способность:

80Hz

Размер:

22,4×22,4×9,5 мм

Коммуникационный интерфейс:

1-way UART

Упаковывая детали:

коробка с губкой

Поставка способности:

2000/месяц

Выделить:

6-осевое ИМУ с компенсацией ошибок

акселерометр IMU в реальном времени

навигационный гироскоп с полной компенсацией

Описание продукта

IMU в режиме реального времени 6-осной с полной компенсацией ошибок для навигации

Обзор продукции

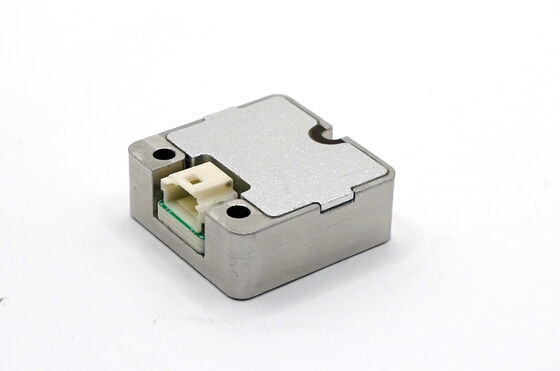

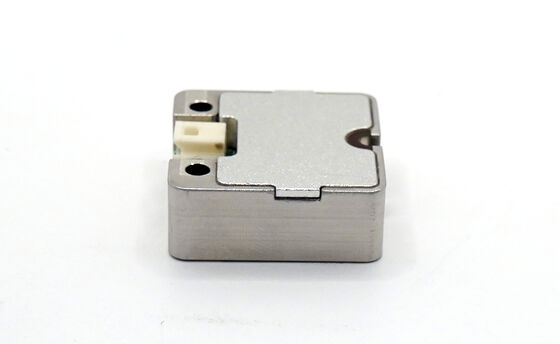

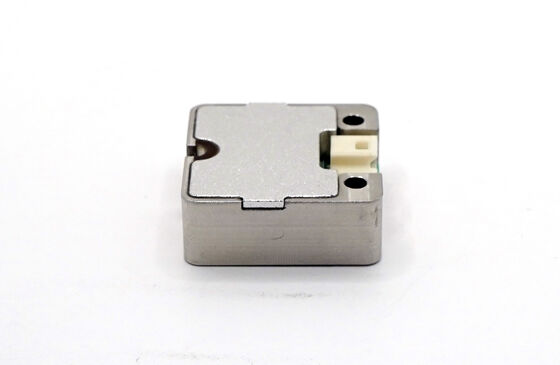

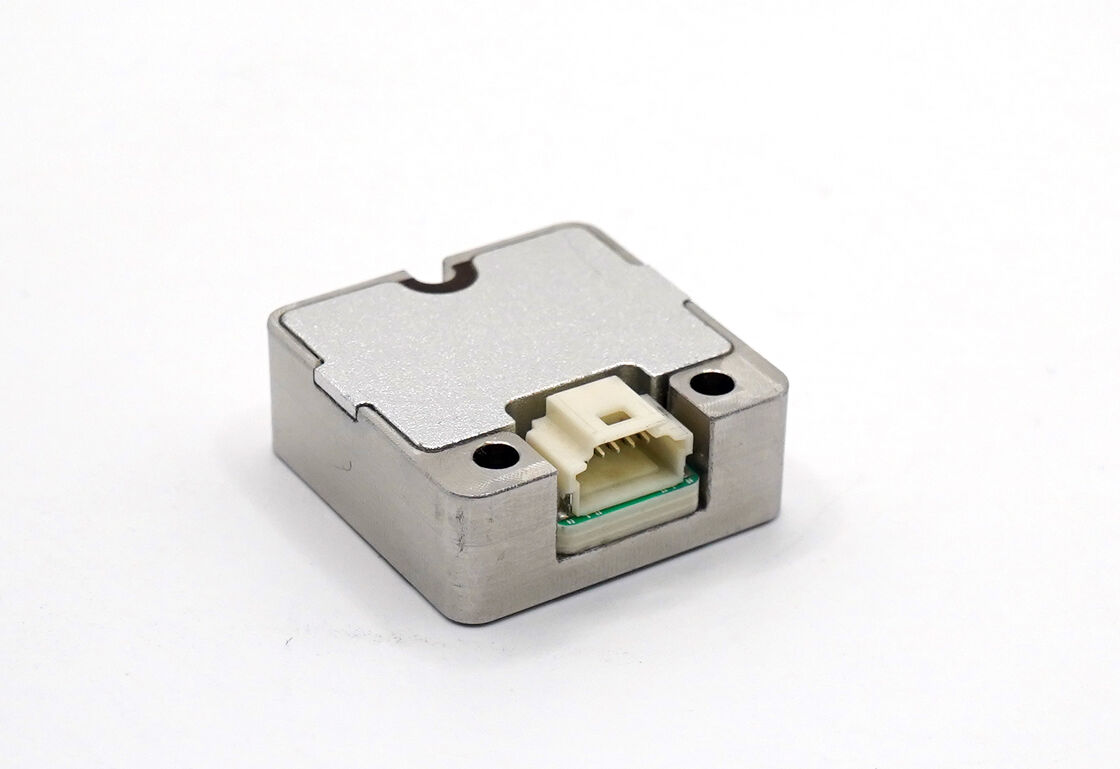

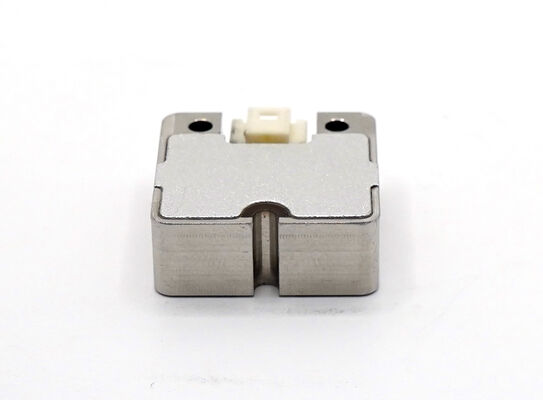

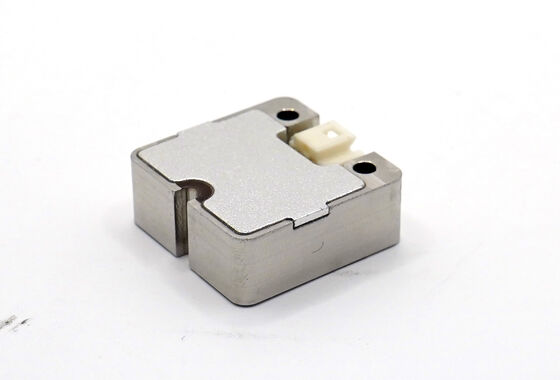

IMU115 представляет собой высокопроизводительное инерциальное измерительное устройство (IMU) на основе микромеханической технологии MEMS,с встроенными гироскопами и акселерометрами, которые выводят угловые скорости и ускорения в трехосеРазработанный для исключительной надежности и адаптивности к окружающей среде, этот блок подходит для интеллектуального вождения, мобильной связи, картографирования и стабилизации платформ.

Ключевые особенности

Цифровой гироскоп с тремя осями:
- Динамический диапазон измерения ± 250o/s (500o/s необязательно)
- Стабильность с нулевым уклоном: 10o/h (GJB, 10s, типично), 6,0o/h (ALLAN, типично)
Триаксиальный цифровой акселерометр:
- Динамический диапазон ±4g (конфигурируемый до 16g)
- Стабильность при нулевой предвзятости: 0, 12 мг (GJB, 10 с), 0,065 мг (ALLAN)
Высокая надежность при MTBF > 20 000 часов
Точность полного температурного диапазона (от -40 до 80 °C) с встроенной калибровкой
Устойчивая производительность в условиях сильных вибраций
Интерфейс UART с односторонним доступом

Заявления

Интеллектуальные системы вождения
Платформы мобильной связи
Точное картографирование
Платформы стабилизации

Технические спецификации

Параметр	Условия испытания	Минуты	Типичный	Макс	Единица
Гироскоп
Динамический диапазон			250	500	О/с
Стабильность с нулевым уклоном	Дифференциация Аллана		3.0		o/h
Стабильность с нулевым уклоном	Средняя продолжительность 10 секунд (от -40°C до +80°C)		6.0		o/h
Диапазон нулевой предвзятости			±0.2		О/с
Ноль колебаний температуры предвзятости			±0.3		О/с
Точность коэффициента масштаба			0.2		%
Нелинейность коэффициента масштаба			0.02		% ФС
Пропускная способность			80		Гц
Ускоритель
Динамический диапазон			4	16	g
Стабильность с нулевым уклоном	Дифференциация Аллана		0.065		Мг
Стабильность с нулевым уклоном	Средняя продолжительность 10 секунд (от -40°C до +80°C)		0.12		Мг
Диапазон нулевой предвзятости			±3		Мг
Ноль колебаний температуры предвзятости			±6		Мг
Точность коэффициента масштаба			0.3		%
Нелинейность коэффициента масштаба			0.03		% ФС
Пропускная способность			80		Гц
Интерфейс связи
1-управленная UART baud-скорость		115.2	460.8		Kbps
Частота отбора проб UART		200	1000		Гц
Электрические характеристики
Напряжение		4.5	5	5.5	V
Потребление энергии			0.35		W
Ripple	П-П		20		mV
Структурные характеристики
Размер			22.422.49.5		мм
Вес			16		g
Экологические спецификации
Рабочая температура		-40		80	°C
Температура хранения		-45		85	°C
Вибрация			20-2000 Гц, 3 г
Влияние			1000 г, 0,5 мс
MTBF			20,000		h
Непрерывная работа			120		h

Примечание: При расчете нулевой предвзятости для полного диапазона температур предполагается скорость изменения температуры ≤1°C/мин (от -40°C до +80°C)

Электрический интерфейс
