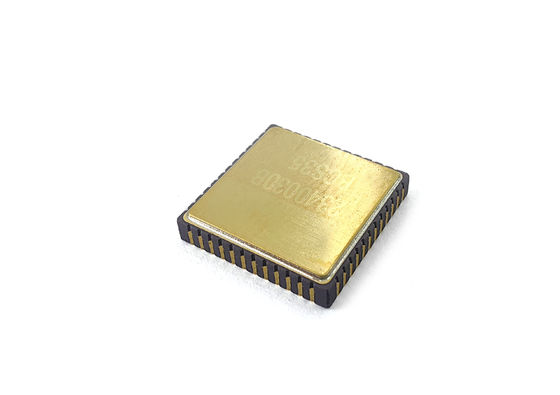

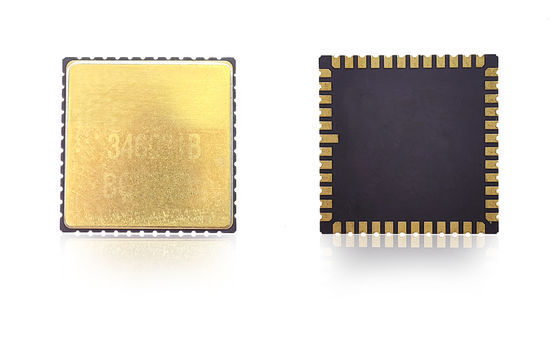

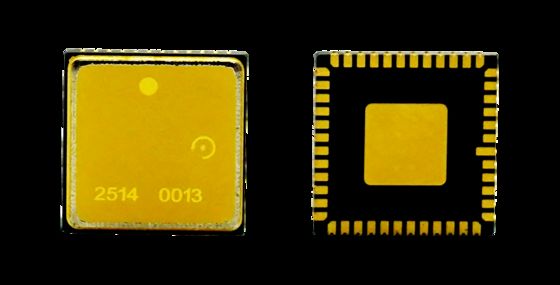

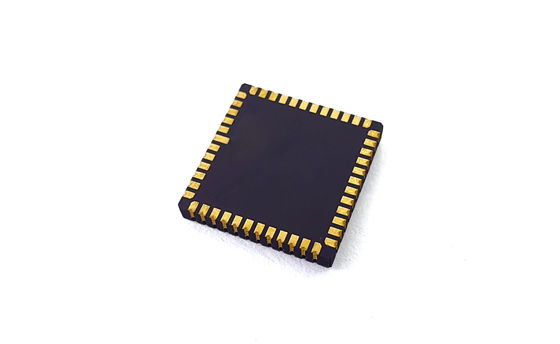

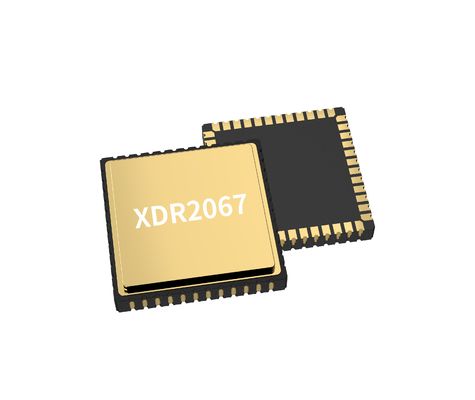

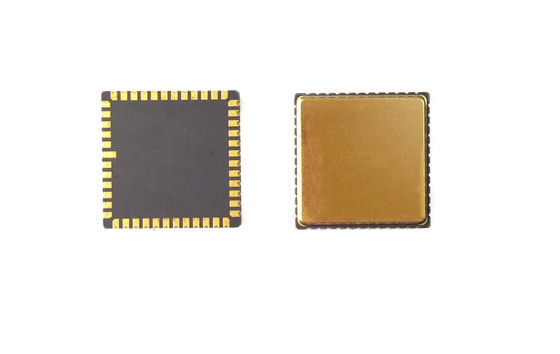

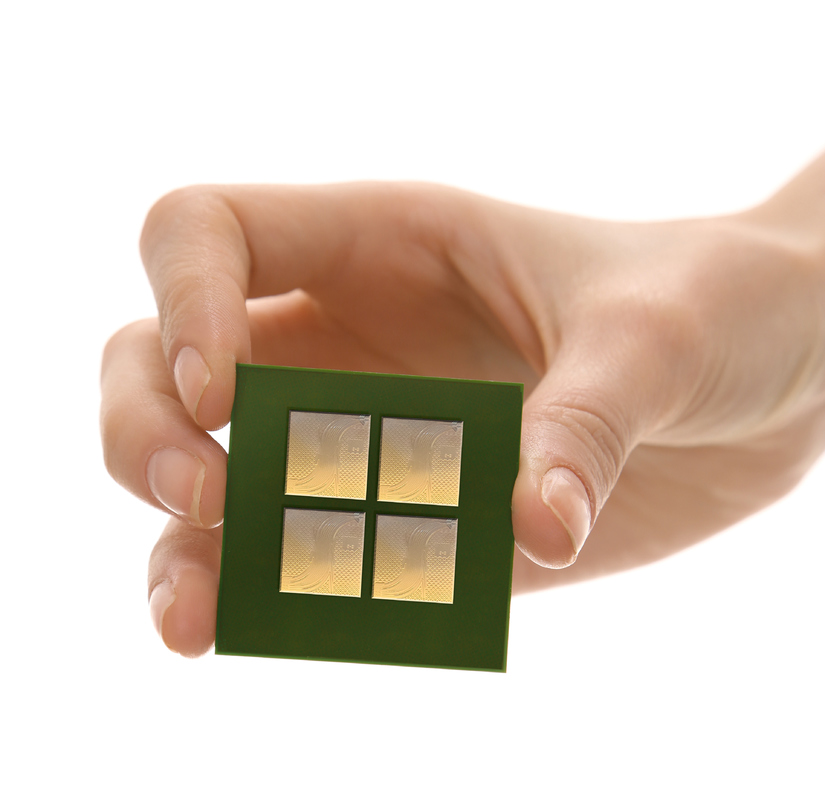

Микросхема MEMS-гироскопа с низкой стабильностью смещения для инерциального измерительного блока

• Развязывающие конденсаторы для выводов VCP, VREF, VBUF и VREG следует размещать как можно ближе к выводам с минимальным сопротивлением трассировки.
• Другие концы развязывающих конденсаторов для VREF, VBUF и VREG должны быть подключены к ближайшему AVSS_LN, а затем к сигнальной земле через магнитный сердечник.
• Развязывающие конденсаторы для VCC и VIO должны быть размещены рядом с соответствующими выводами.
• Для работы VCC требуется ток около 35 мА - используйте широкие дорожки печатной платы для стабильности напряжения.
• Избегайте трассировки под корпусом для плавной сборки.
• Размещайте компоненты вдали от областей концентрации напряжений, источников тепла и точек механического контакта.

• Удар (включение питания): 500g, 1 мс
• Устойчивость к ударам (выключение питания): 10000g, 10 мс
• Вибрация (включение питания): 18g rms (от 20 Гц до 2 кГц)
• Рабочая температура: от -40°C до +85°C
• Температура хранения: от -55°C до +125°C
• Напряжение питания: 5±0.25 В
• Потребляемый ток: 45 мА

Высокопроизводительный MEMS гироскоп - это высокоточное испытательное оборудование. Чтобы добиться оптимальной производительности конструкции, учтите следующие рекомендации по установке:

• Оцените размещение датчика, используя тепловой анализ, моделирование механических напряжений (измерение изгиба/FEA) и испытания на устойчивость к ударам.
• Поддерживайте соответствующее расстояние от:
  • Рекомендации по толщине печатной платы: 1,6-2,0 мм для минимизации внутренних напряжений
  • Кнопок/точек механического напряжения
  • Источников тепла (контроллеры, графические чипы), которые могут повысить температуру печатной платы
• Избегайте размещения в местах, подверженных механическим напряжениям, деформации или тепловому расширению.
