Подробная информация о продукции

Дом продукты

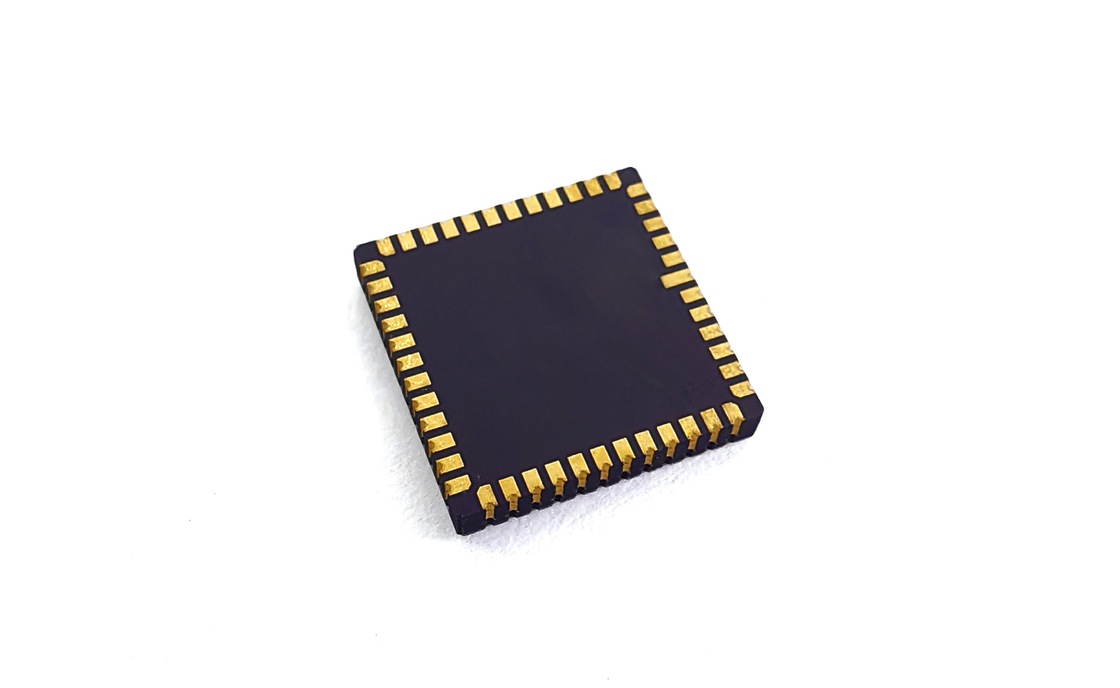

Высокостабильный MEMS гироскопический чип для MEMS IMU и инерциальных навигационных систем

Наименование марки:	Firepower
Номер модели:	MGZ221HC-A4
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т,Л/К,Вестерн Юнион
Способность к поставкам:	100 шт./Месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

PCB GYRO

Диапазон:

400 градусов в секунду

Пропускная способность:

200 Гц, @3 дБ (настраиваемый)

Разрешение:

24 бита

Коэффициент масштаба:

16000 младших битов/град/с при 25 ℃

Задержка (на заказ):

< 1,5 мс

Упаковывая детали:

sponge+box

Поставка способности:

100 шт./Месяц

Выделить:

MEMS гироскопический чип для IMU

высокостабильный гироскоп для навигации

MEMS чип для инерциальной навигационной системы

Описание продукта

Чип гироскопа MEMS высокой стабильности для IMU MEMS и инерциальных навигационных систем

MEMS гирочипы оптоволоконные гиро-PCB для высокоточной навигации

Конденсаторы разъединения для штифтов VCP, VREF, VBUF и VREG должны быть расположены как можно ближе к штифтам, и равноценное сопротивление следов должно быть сведено к минимуму.

Другие концы конденсаторов разъединения для VREF, VBUF и VREG подключаются к ближайшей AVSS_LN, а затем к сигнальной земле через магнитный шарик.
Конденсаторы разъединения для VCC и VIO также размещаются рядом с соответствующими булавами.который требует широкого PCB следа для обеспечения стабильности напряжения.
Для плавного сборки устройства старайтесь избегать перемещения под упаковкой.
Необходимо избегать больших теплораспределяющих элементов и зон с внешним механическим контактом, экструзией и тягой.а также в тех областях, где при установке позиционирующие винты подвержены деформации.

Параметры продукта

Производительность		MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Диапазон	градусы/с	400	400	400
Ширина диапазона @ 3DB настроена	Гц	200	200	300
Выходная точность ((цифровой SPI)	кусочки	24	24	24
Выпускная скорость (ODR) (настраиваемая)	Гц	12 километров	12 километров	12 километров
Задержка (на заказ)	мс	< 1.5	< 1.5	< 1
Стабильность предвзятости	Deg/hr ((1o)	<0.1	<0.5	<0.1
Устойчивость к предвзятости (1σ 10s)	Deg/hr ((1o)	< 1	< 5	< 1
Стабильность предвзятости (1σ 1s)	Deg/hr ((1o)	< 3	< 15	< 3
Ошибка предвзятости над температурой (1σ)	Deg/hr ((1o)	< 10	< 30	10
Изменения температуры предвзятости, калиброванные ((1σ)	Deg/hr ((1o)	< 1	< 10	< 1
Повторяемость предвзятости	Deg/hr ((1o)	<0.5	< 3	<0.3
Коэффициент масштаба при 25°С	Lsb/deg/s	16000	16000	20000
Повторяемость коэффициента масштаба (1σ)	ppm ((1o)	< 20 ppm	< 20 ppm	< 100 ppm
Коэффициент масштаба против температуры (1σ)	ppm ((1o)	< 100 ppm	< 100 ppm	< 300 ppm
Нелинейность коэффициента масштаба (1σ)	ppm	< 150 ppm	< 150 ppm	< 300 ppm
Угловая случайная ходьба ((ARW)	°/√h	<0.05	<0.25	<0.05
Шум (от пика до пика)	градусы/с	<0.35	<0.4	<0.25
Чувствительность GValue	°/ч/г	< 1	< 3	< 1
Ошибка исправления вибрации ((12gRMS,20-2000)	°/ч/g ((rms)	< 1	< 3	< 1
Время включения (действительные данные)	с	750 метров
Резонансная частота датчика	hz	10.5к-13.5к.

Пригодный для окружающей среды

Удар (направление): 500 г, 1 мс.
Сопротивление ударам (отключение питания): 10000 г, 10 мс
Вибрация (включенная мощность): 18 g rms (20 Hz до 2 kHz)
Рабочая температура: от -40°C до +85°C
Температура хранения: от -55°C до +125°C
Напряжение питания: 5±0,25V
Потребление тока: 45 mAA

Установка

Высокопроизводительный гироскоп MEMS - это высокоточное испытательное оборудование.рекомендуется учитывать следующие аспекты при установке устройства на плату ПКБ::

Для оценки и оптимизации размещения датчика на ПКБ рекомендуется учитывать следующие аспекты и использовать дополнительные инструменты на этапе проектирования:
- На тепловой стороне
- Для механического напряжения: измерение изгиба и/или моделирование конечных элементов
- Устойчивость к ударам: после того, как ПКБ целевого применения были сварены рекомендуемым способом, проводится испытание падения.
It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
- Как правило, рекомендуется сохранять толщину ПКБ на минимальном уровне (рекомендуется: 1,6 ~ 2,0 мм), потому что внутреннее напряжение тонкой ПКБ-карты невелико.
- Не рекомендуется размещать датчик непосредственно под кнопкой или вблизи кнопки из-за механического напряжения
- Не рекомендуется размещать датчик вблизи очень горячей точки, такой как контроллер или графический чип, так как это может нагреть плату PCB и вызвать повышение температуры датчика
