Fizoptika VG1703 Analog Output Fiber Optic Gyroscope for Industrial Automation System

Fizoptika VG1703 Analog Output Fiber Optic Gyroscope for Industrial Automation System

Наименование марки:	Firepower
Номер модели:	МФОГ-1703
МОК:	1
цена:	1350$
Условия оплаты:	L/C, D/P, T/T, Western Union
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Диапазон:

±150°/с

Стабильность нулевого смещения ((10S, 1σ):

≤1 °/ч

Угловая случайная прогулка:

≤0,02 °/ч

3DB Bandwidth:

≥300 Гц

Повторяемость нулевого смещения ((1σ):

≤1 °/ч

Масштабная нелинейность:

≤500ppm

Измерение:

φ40x20 мм

Потребляемая мощность:

≤1,5 Вт

Упаковывая детали:

Губка + коробка

Поставка способности:

500/месяц

Выделить:

Гироскоп из оптических волокон Fizoptika Vg1703

Гироскоп оптического волокна аналогового выхода

Гироскоп промышленной автоматизации с гарантией

Описание продукта

Физоптика VG1703 Гироскоп из оптических волокон с аналоговым выходом для систем промышленной автоматизации

Основываясь на эффекте Сагнака, этот гироскоп использует передовые микро-нановолоконные устройства для достижения высокоточности измерений.Он обнаруживает угловую скорость путем мониторинга фазовой разницы между противопоставляющимися световым пучкам, обрабатывая эту информацию с помощью сложной электроники для точной обратной связи в системах управления или измерения.

Разработанный для надежности, гироскоп имеет компактную, легкую конструкцию без движущихся частей, обеспечивающую долгосрочную стабильность.Его быстрое запуск и небольшие размеры делают его подходящим для управления положением, навигации и измерения движения на воздушных, морских и наземных платформах.

Микро-нановолоконный оптический гироскоп MFOG-1703 представляет собой передовой датчик угловой скорости, который плавно объединяет оптические, механические и электронные технологии для точных измерений.

Ключевые особенности

Простая конструкция без движущихся или изношенных частей
Быстрый запуск и компактный дизайн (φ40*20 мм)
Легкая конструкция для универсальных применений
Идеально подходит для систем управления положением и измерения носителя

Технические компоненты

Сборка оптического пути
Круговая плата для обнаружения и управления сигналом
Скелет кольца из волокна и конструктивный корпус

Потребности в электроэнергии

Параметр	Спецификация
Напряжение	4.85V~5.15V
Ripple	20 мВ
Электрический ток	0.2А

Электрический интерфейс

Номер узла	Цвет	Определение
1	Мандарин	RS422 R-
2	Синий	RS422 R+
3	Зеленый	RS422 T+
4	Желтый	RS422 T-
5	Черный	ГНД
6	Черный	ГНД
7	Красный	5В

Параметры производительности

Параметр	Спецификация
Диапазон (°/с)	± 150
Коэффициент масштаба (LSB/°/s)	3600
Нелинейность коэффициента масштаба (ppm)	≤ 500
Стабильность при нулевой предвзятости (10s, 1σ, °/H)	≤ 1
Повторяемость с нулевым уклоном (1σ, °/H)	≤ 1
Угловой случайный ход (°/H1/2)	≤ 0.02
Стабильность при нулевой предвзятости при полной температуре (°/h)	≤ 1.5
Пропускная способность 3 дБ (Гц)	≥ 300
Силовое питание (V)	5±0.15
Потребление энергии (Вт)	≤ 1.5

Диаграммы продуктов

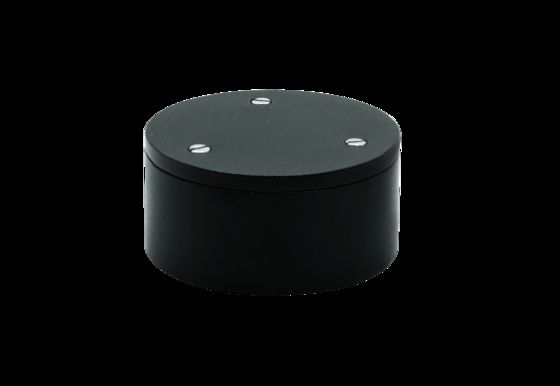

Физоптика VG1703 Гироскоп оптического волокна техническая схема

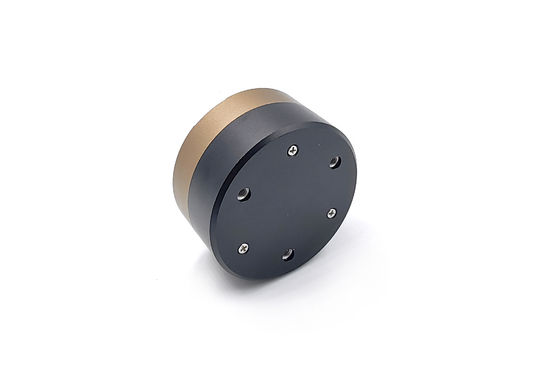

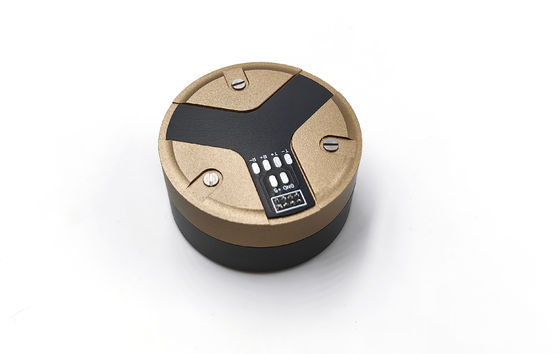

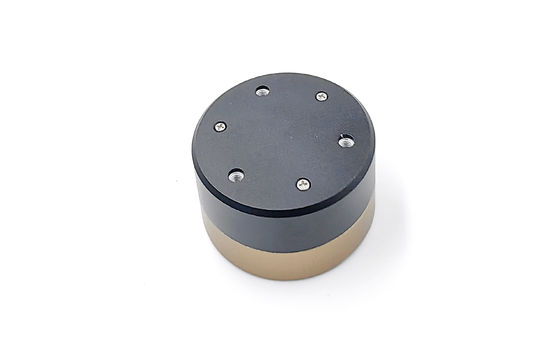

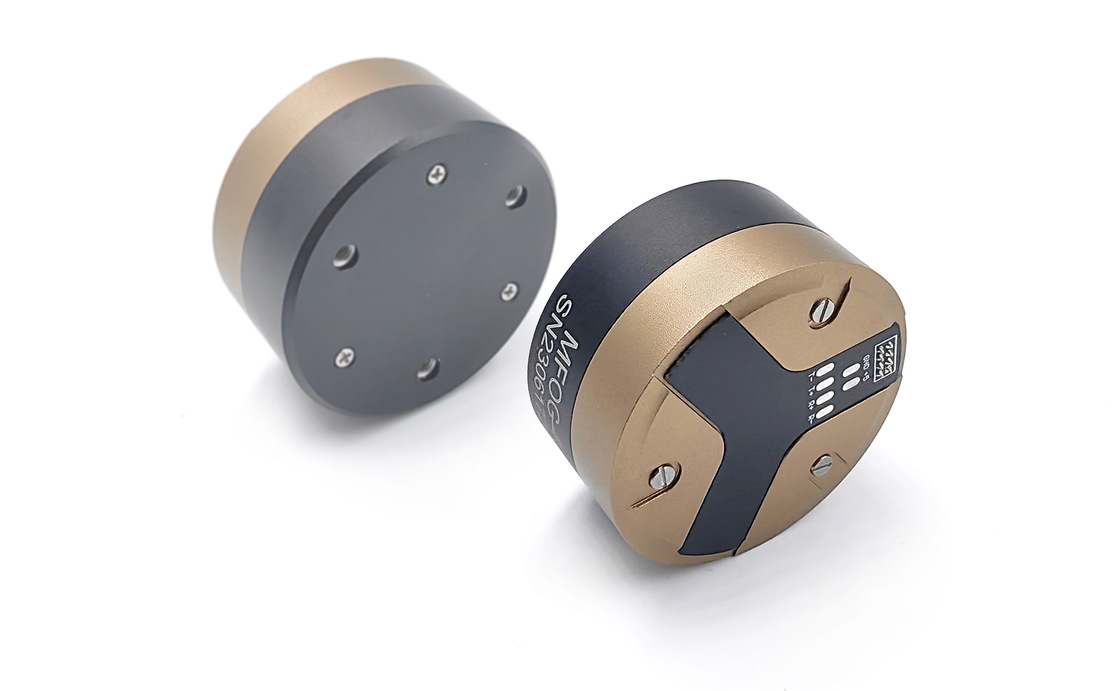

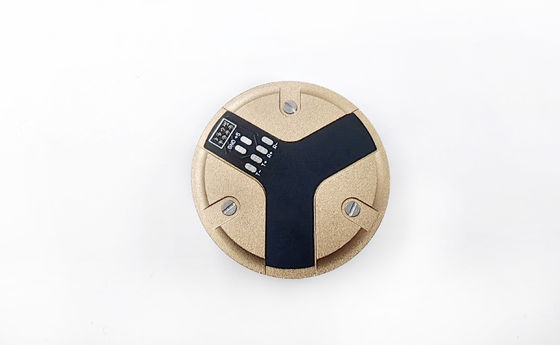

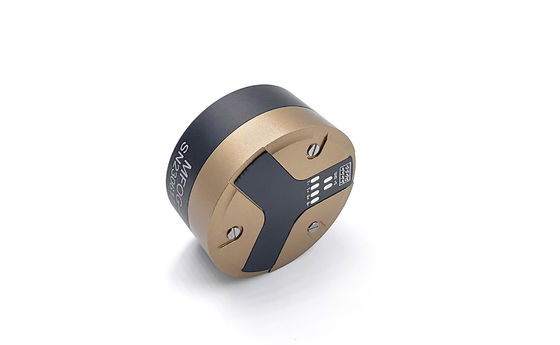

Физоптика VG1703 Гироскоп из оптического волокна
