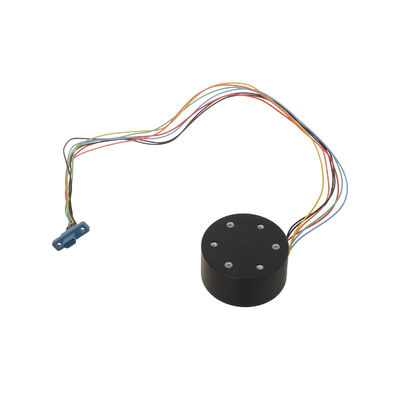

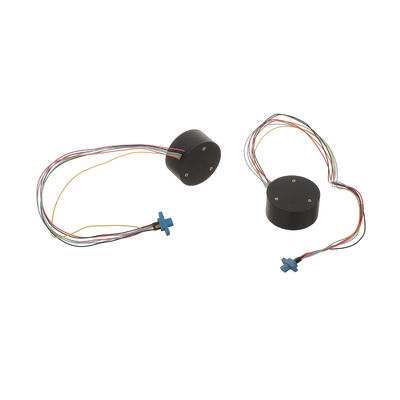

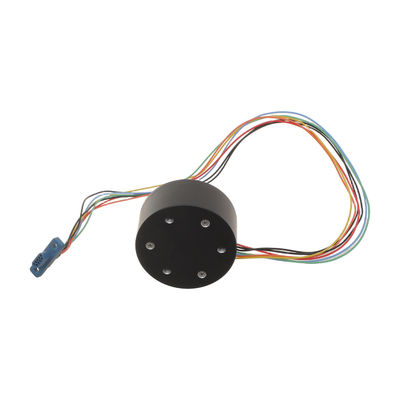

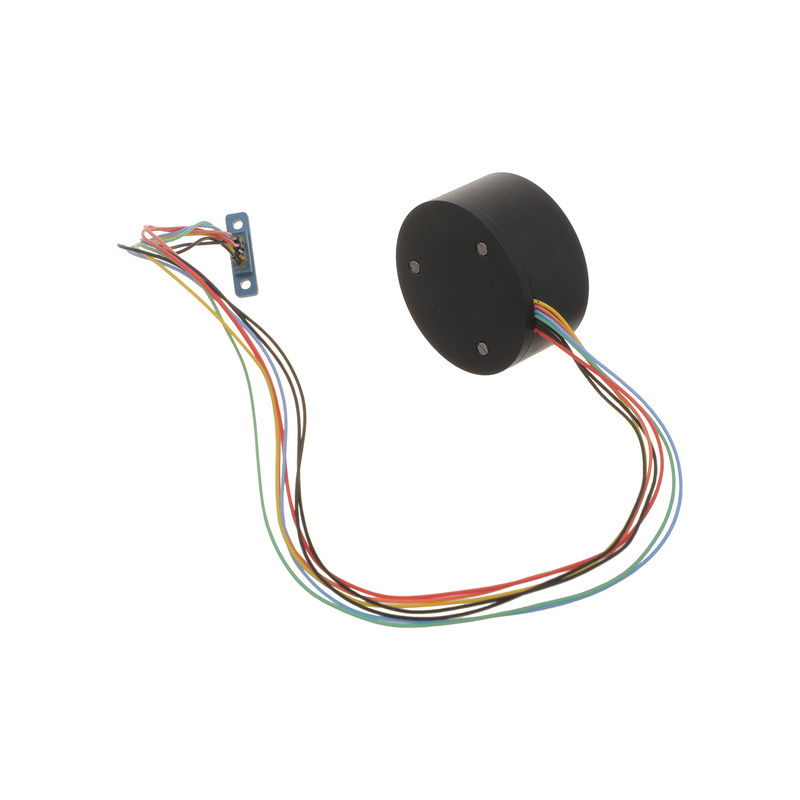

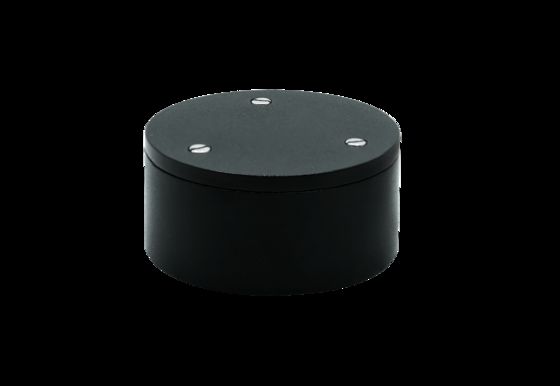

MFOG-1703 Китайский завод поставляет волоконно-оптический гироскопический датчик с низким смещением

Наименование марки:	Firepower
Номер модели:	МФОГ-1703
МОК:	1
цена:	1350$
Условия оплаты:	L/C, D/P, T/T, Western Union
Способность к поставкам:	500/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Диапазон:

±150°/с

Стабильность нулевого смещения ((10S, 1σ):

≤1 °/ч

Угловая случайная прогулка:

≤0,02 °/ч

3DB Bandwidth:

≥300 Гц

Повторяемость нулевого смещения ((1σ):

≤1 °/ч

Масштабная нелинейность:

≤500ppm

Измерение:

φ40x20 мм

Потребляемая мощность:

≤1,5 Вт

Упаковывая детали:

Губка + коробка

Поставка способности:

500/месяц

Выделить:

Волоконно-оптический гироскопический датчик с низким смещением

Китайский завод гироскопических датчиков

Волоконно-оптический гироскопический датчик с гарантией

Описание продукта

MFOG-1703 Китайский завод поставляет волоконно-оптический гироскопический датчик с низким смещением

Основные характеристики

Простая структура без движущихся или изнашиваемых частей
Быстрый запуск и компактный дизайн (φ40*20 мм)
Легкая конструкция для универсального применения
Идеально подходит для систем управления ориентацией и измерения параметров носителя

Технические компоненты

Сборка оптического тракта
Плата схемы обнаружения и управления сигналами
Каркас волоконного кольца и конструктивный корпус

Обзор продукта

Микро-нано волоконно-оптический гироскоп MFOG-40 - это усовершенствованный датчик угловой скорости, который органично объединяет оптические, механические и электронные технологии. Основанный на эффекте Саньяка, он использует передовые микро-нано волоконные устройства для достижения высокоточных измерений. Гироскоп обнаруживает угловую скорость, отслеживая разницу фаз, возникающую между двумя световыми лучами, распространяющимися в противоположных направлениях, обрабатывая эту информацию с помощью сложной электроники и обеспечивая точную обратную связь для целей управления или измерения.

Этот продукт разработан с учетом простоты и надежности. Он имеет компактную и легкую структуру, без движущихся частей или компонентов, подверженных износу, что обеспечивает долгосрочную стабильность и долговечность. Его способность к быстрому запуску в сочетании с небольшим размером и малым весом делает его очень подходящим для применения в управлении ориентацией, навигации и измерении движения различных носителей, включая воздушные, морские и наземные платформы.

Требования к питанию

Параметр	Спецификация
Напряжение	4.85В~5.15В
Пульсация	20 мВ
Электрический ток	0.2A

Электрический интерфейс

Номер узла	Цвет	Определение
1	Мандарин	RS422 R-
2	Синий	RS422 R+
3	Зеленый	RS422 T+
4	Желтый	RS422 T-
5	Черный	GND
6	Черный	GND
7	Красный	5В

Параметры производительности

Параметр	Спецификация
Диапазон (°/с)	±150
Коэффициент масштабирования (LSB/°/с)	3600
Нелинейность коэффициента масштабирования (ppm)	≤500
Стабильность нулевого смещения (10 с, 1σ, °/ч)	≤1
Повторяемость нулевого смещения (1σ, °/ч)	≤1
Угловое случайное блуждание (°/ч1/2)	≤0.02
Стабильность нулевого смещения при полной температуре (°/ч)	≤1.5
Полоса пропускания 3 дБ (Гц)	≥300
Источник питания (В)	5±0.15
Потребляемая мощность (Вт)	≤1.5

Диаграммы продукта

Техническая схема волоконно-оптического гироскопа Fizoptika VG1703

Габаритный чертеж волоконно-оптического гироскопа Fizoptika VG1703
